ARNO - каталог точение и обработка резьбы 2013
Klemmhalter
Tool holders
Державки
Auengewinde
External Thread
Наружная резьба
для размещения заказа - info@arno-tools.ru

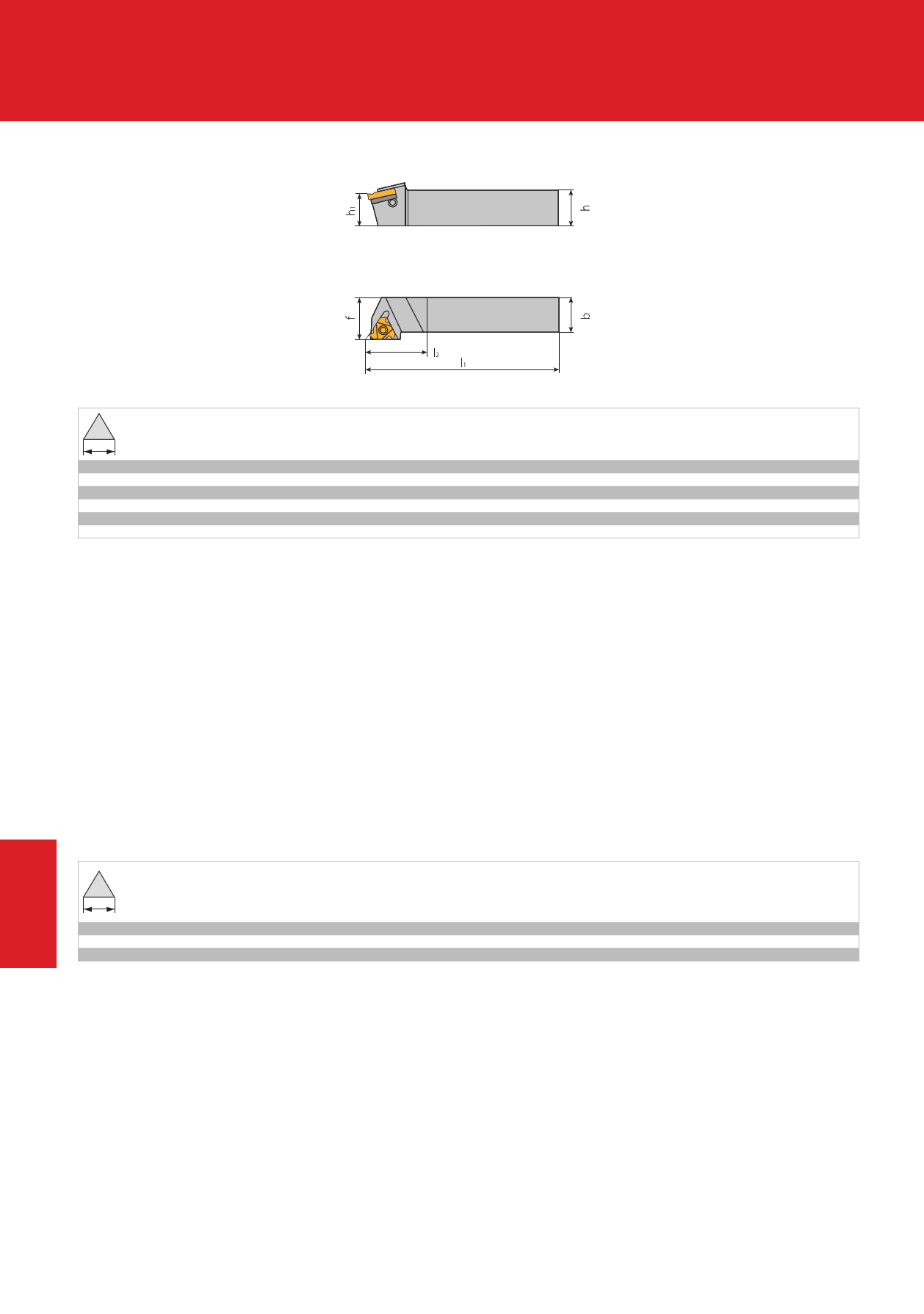

Ausfhrung / Type / Тип
Versetzter Kopf
Off set head
Со смещением
Halter / Holder / Державки
Bezeichnung
Designation
l Обозначение
16 AL20-3FQ R/L
16 AL25-3FQ R/L
16 AL32-3FQ R/L
22 AL25-4FQ R/L
22 AL32-4FQ R/L
27 AL32-5FQ R/L
h = h1 = b
20
25
32
25
32
32
l1
125
150
170
150
170
170
Rechte Ausfhrung abgebildet
Right-hand executin shown
Показано правостороннее исполнение
l2 f
25 25
25 32
32 40
30 32
30 40
35 40
5
Ersatzteile / Spare parts / Комплектующие
l
Klemmschraube
Clamping screw
Винт крепления
Schraube + Scheibe fr Unterlegplatte
Screw + washer for support pad
Винт опорной пластины + втулка
16 SA3T
22 SA4T
27 SA5T
SY3T
SY4T
SY5T
Schlssel
Key
Ключ
KS 2510
KS 2520
KS 2525
Unterlegplatte
Support pad
Опорная пластина
R
YE3
YE4
YE5
Unterlegplatte
Support pad
Опорная пластина
L
YI3
YI4
YI5
336 ARNO®-Werkzeuge | Drehen | Turning | Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
