Klemmhalter mit Pratzenklemmung
Tool holder - Top clamping
Державки с прижимом сверху

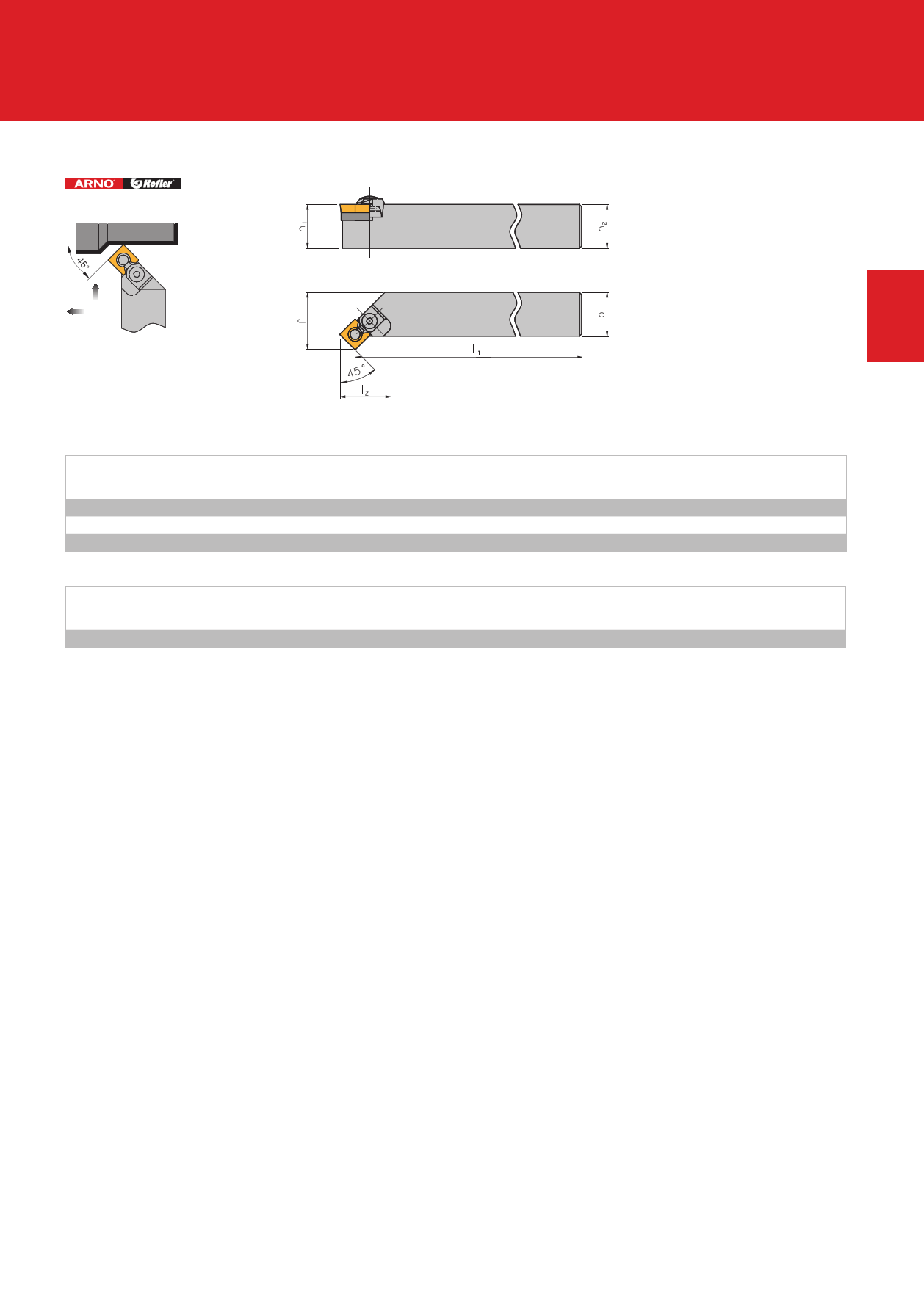

MSSC R/L Anstellwinkel / Approach angle / Угол в плане: 45°
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
MSSC R/L 2020 K12
MSSC R/L 2525 M12
MSSC R/L 3225 P12
h1 / h2
20
25
32
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
Klemme
Clamp
Прижим
MS.. R/L.. 12
7880603
mit Schraube und Sicherungsscheibe
with screw and lock washer
с винтом и прижимом
b
20
25
25
Keilstck
Wedge
Клин
7880103
l1 l2
125 32
150 28
180 29
Unterlage
Support pad
Опорная пластина
7880003
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
1
Wendeschneidplatte
f Indexable insert
Пластины
29,0 SCMX 1204..
32,0 SCMX 1204..
32,5 SCMX 1204..
Passstift
Pin
Ось
7880402
Schlssel
Key
Ключ
KS 2520
