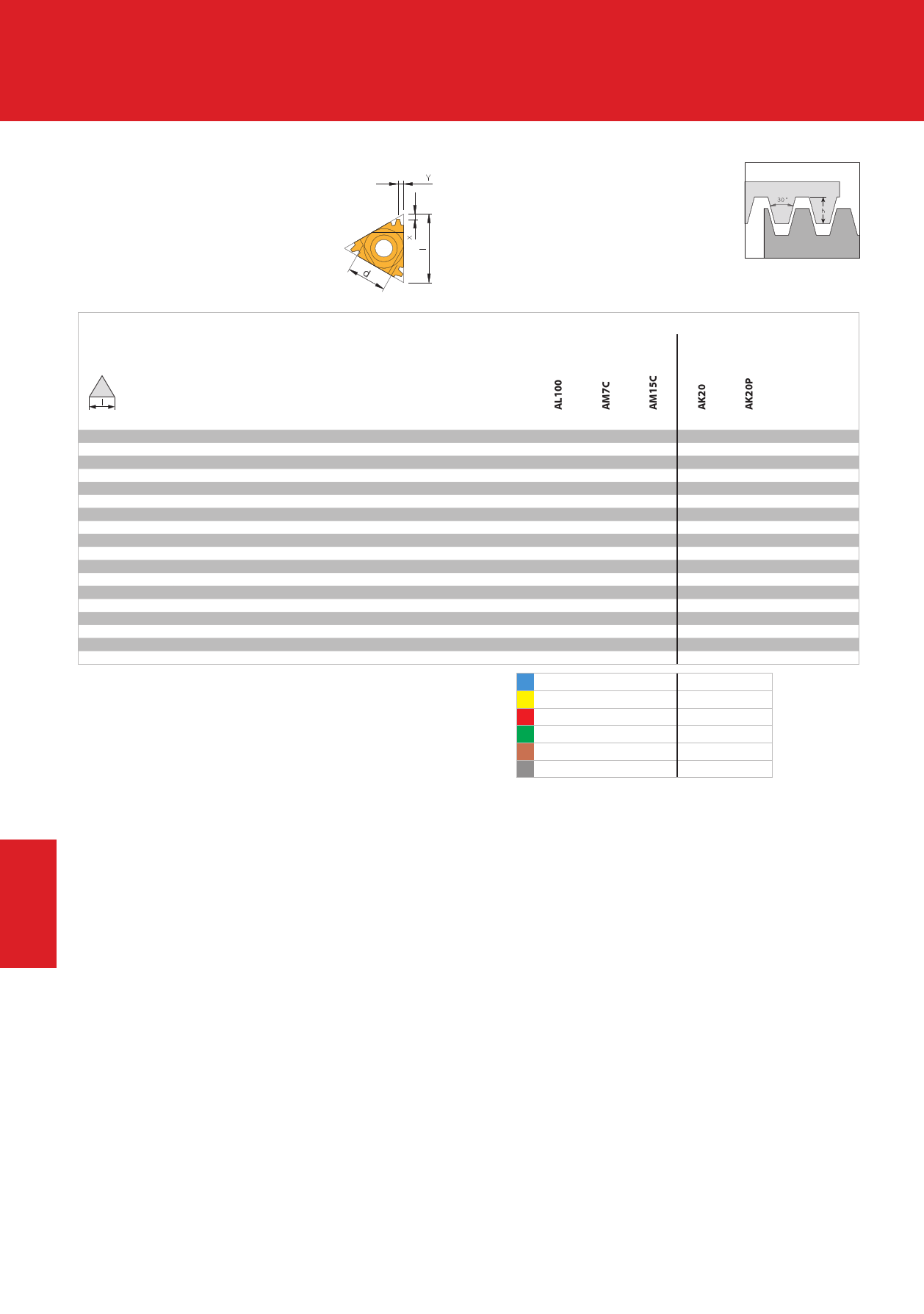

ARNO - каталог точение и обработка резьбы 2013
Trapezgewinde
Trapezoidal thread
Трапецеидальная резьба
для размещения заказа - info@arno-tools.ru
Innengewinde / Internal threading / Внутренняя резьба
DIN 103
Ausfhrung / Type / Тип:
Стандарт
Rechte Ausfhrung abgebildet / Right-hand execution shown / Показано правостороннее исполнение
Teilung Links
Pitch Left
Шаг Левая
Rechts
Right
Правая
d
hmin
x
y
[mm]
11 1,5
11IR-V-TR103/1,5 6,35 0,90 0,8 0,9
11 1,5 11IL-V-TR103/1,5
6,35 0,90 0,8 0,9
16 1,5
16IR-V-TR103/1,5 9,525 0,90 1,0 1,1
16 1,5 16IL-V-TR103/1,5
9,525 0,90 1,0 1,1
16 2,0
16IR-V-TR103/2,0 9,525 1,25 1,1 1,3
16 2,0 16IL-V-TR103/2,0
9,525 1,25 1,1 1,3
16 2,5
16IR-V-TR103/2,5 9,525 1,53 1,2 1,4
16 2,5 16IL-V-TR103/2,5
9,525 1,53 1,2 1,4
16 3,0
16IR-V-TR103/3,0 9,525 1,75 1,3 1,5
16 3,0 16IL-V-TR103/3,0
9,525 1,75 1,3 1,5
22 4,0
22IR-V-TR103/4,0 12,7 2,25 1,7 1,9
22 4,0 22IL-V-TR103/4,0
12,7 2,25 1,7 1,9
22 5,0
22IR-V-TR103/5,0 12,7 2,75 2,1 2,5
22 5,0 22IL-V-TR103/5,0
12,7 2,75 2,1 2,5
22 6,0
22IR-V-TR103/6,0 12,7 3,50 2,3 2,7
22 6,0 22IL-V-TR103/6,0
12,7 3,50 2,3 2,7
27 6,0
27IR-V-TR103/6,0 15,88 3,50 2,3 2,7
27 6,0 27IL-V-TR103/6,0
15,88 3,50 2,3 2,7
Sorten / Grades / Сплавы
beschichtet
coated
с покрытием
unbeschichtet
uncoated
без покрытия
z zz
z zz
zzz z
z zz
zzz z
z zz
zz
z
zzz zz
zzz z
zzz z
zzz
zzz zz
z zz
z zz
zz z
zzz z
zz
Pz
z
Mz z z
Kz
z
zz
N zz
Sz
H
Klemmhalter
Tool holder
Державка
NVR 8-2
NVR 8-2
AVR..-3
AVR..-3
AVR..-3
AVR..-3
AVR..-3
AVR..-3
AVR..-3
AVR..-3
AVR..-4
AVR..-4
AVR..-4
AVR..-4
AVR..-4
AVR..-4
AVR..-5
AVR..-5
z Hauptanwendung
Main application
Основное применение
z Nebenanwendung
Secondary application
Вторичное применение
5
396 ARNO®-Werkzeuge | Drehen | Turning | Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
