Trapezgewinde
Trapezoidal thread
Трапецеидальная резьба
для размещения заказа - info@arno-tools.ru
Innengewinde / Internal threading / Внутренняя резьба
DIN 103
Ausfhrung / Type / Тип:
MINI 2
Teilung Links
Pitch Left
Шаг Левая
Rechts
Right
Правая
[mm]
1,5
1,5
2,0
2,0
5LIR-V-TR103/1,5
5LIL-V-TR103/1,5
5LIR-V-TR103/2,0
5LIL-V-TR103/2,0
*Grundhalter finden Sie auf Seite 345.
Please see page 345 for holder.
Державки см. на стр. 345.

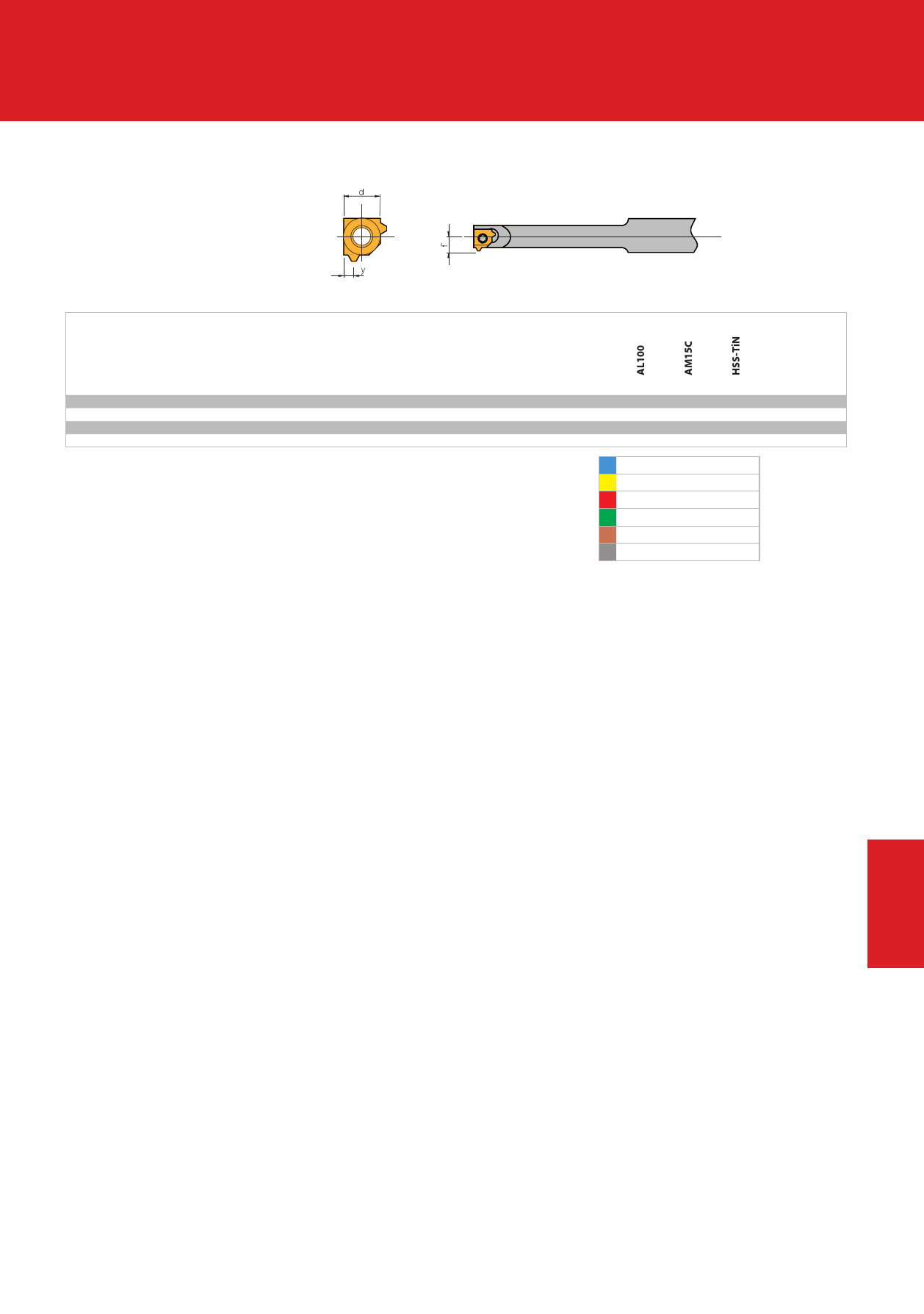

Rechte Ausfhrung abgebildet / Right-hand execution shown / Показано правостороннее исполнение
Sorten / Grades / Сплавы
d hmin y
Min Bohr
f min Drill
мин. отв.
Klemmhalter
Tool holder
Державка
5,0L 0,85 0,85 4,65 8,0
z z ...NVR 10.-5L*
5,0L 0,85 0,85 4,65 8,0
z ...NVR 10.-5L*
5,0L 1,25 1,3 4,65 8,0
z z ...NVR 10.-5L*
5,0L 1,25 1,3 4,65 8,0 z z z ...NVR 10.-5L*
Pz
z
z
z Hauptanwendung
Main application
M z z z Основное применение
Kz
N
z Nebenanwendung
Secondary application
Вторичное применение
Sz
z
H
5
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
