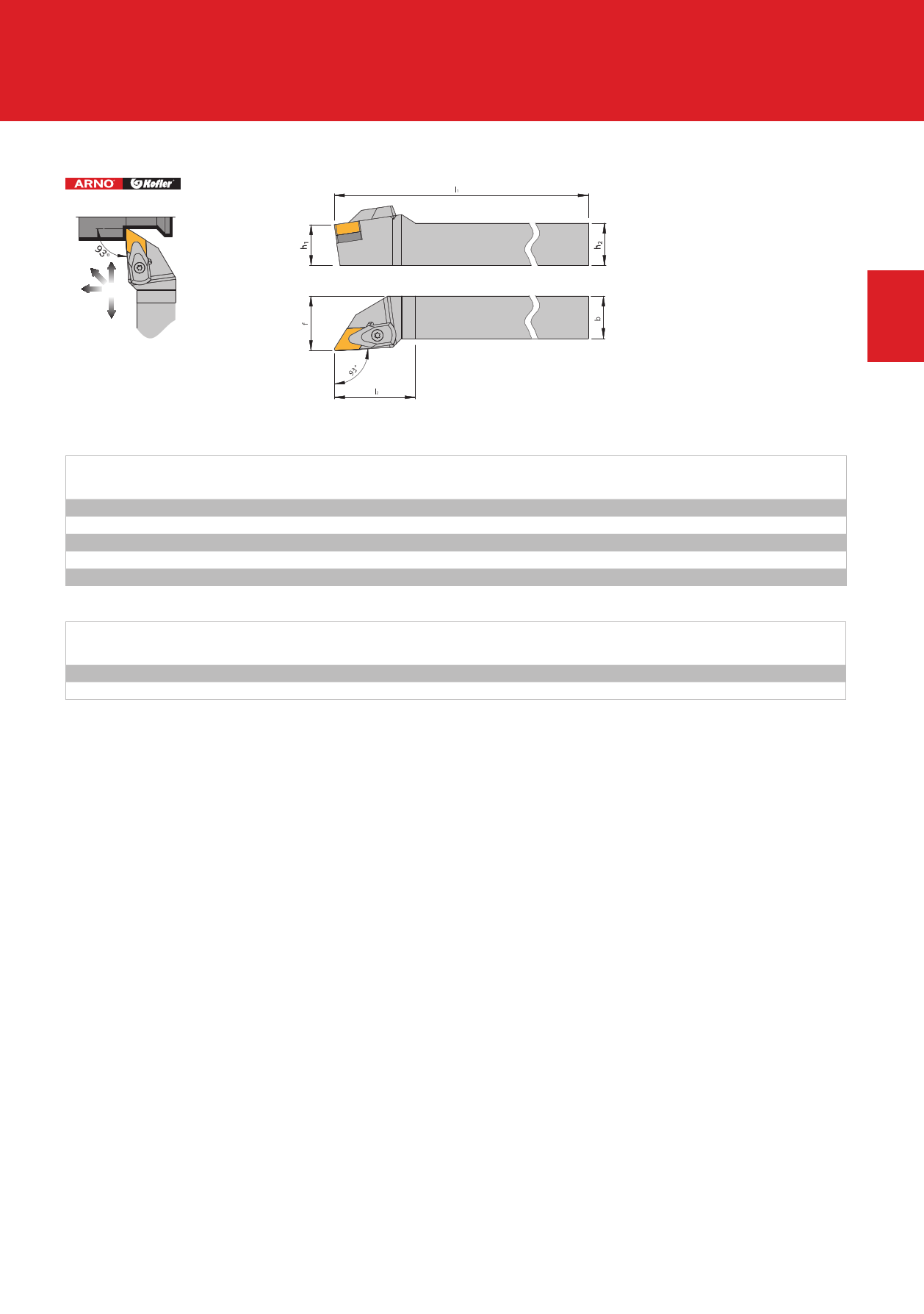

Klemmhalter mit Pratzenklemmung
Tool holder - Top clamping
Державки с прижимом сверху
DDJN R/L Anstellwinkel / Approach angle / Угол в плане: 93°
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
DDJN R/L 2020 K11-A
DDJN R/L 2020 K15-A
DDJN R/L 2525 M11-A
DDJN R/L 2525 M15-A
DDJN R/L 3225 P15-A
h1 / h2
20
20
25
25
32
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
DD.. R/L.. 11-A
DD.. R/L.. 15-A
Klemme/Feder/Schraube
Clamp/spring washer/screw
Прижим/Пружина/Винт
KD 1105
KD 2201
b l1
20 125
20 125
25 150
25 150
25 170
Unterlage
Support pad
Опорная пластина
U-DN1103-D
U-DN15T3-D
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
1
Wendeschneidplatte
l2 f Indexable insert
Пластины
35 25,0 DN.. 1104..
40 25,0 DN.. 1506..
35 32,0 DN.. 1104..
40 32,0 DN.. 1506..
40 32,0 DN.. 1506..
Schraube fr Unterlage
Screw for support pad
Винт опорной пластины
M3,0x7-T09
M4,5x10-T15
Schlssel
Key
Ключ
KS 2309
KS 1111
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
