Klemmhalter mit Kniehebelklemmung
Tool holder with lever lock clamping
Прижим рычагом за отверстие

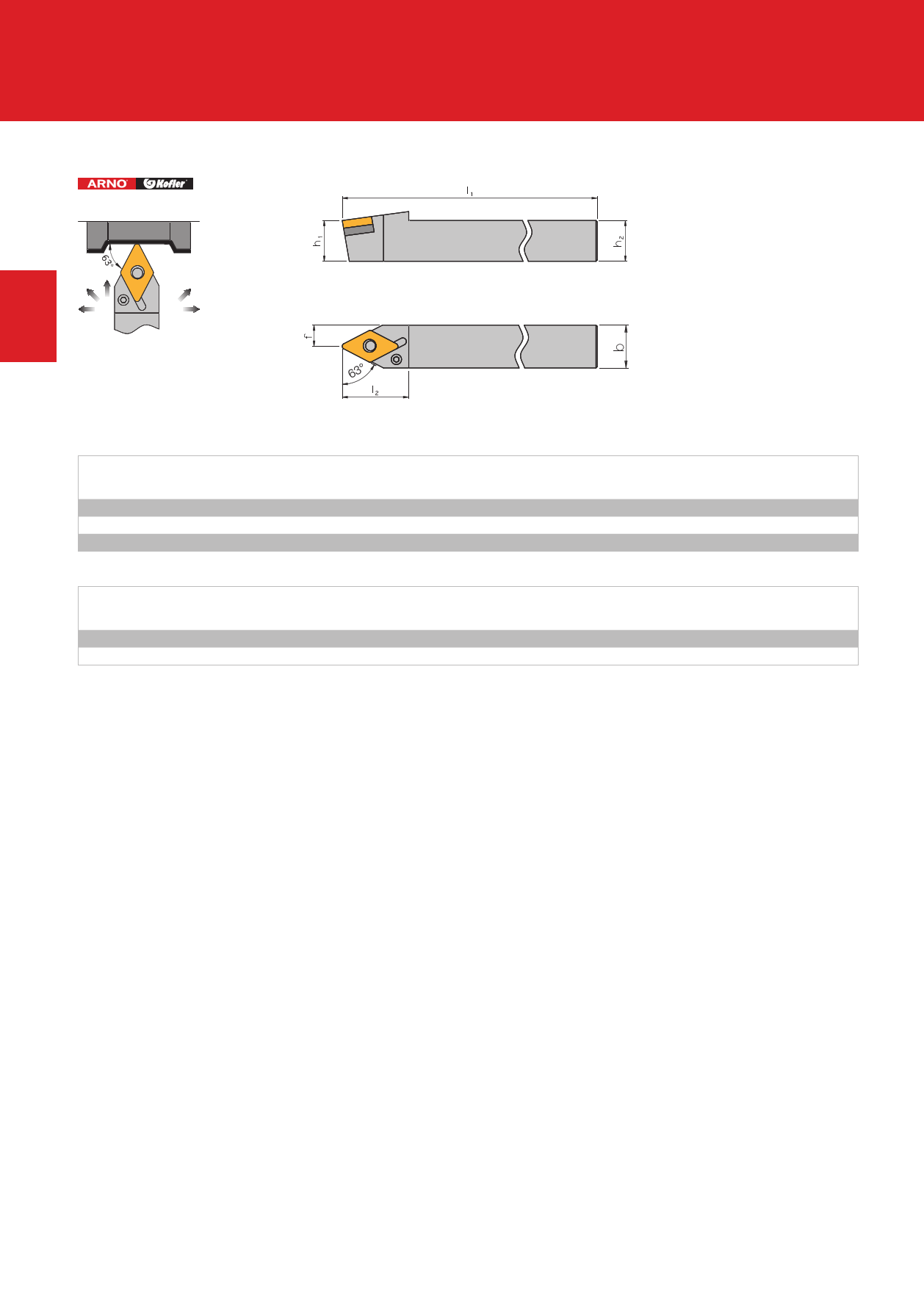

PDNN R/L Anstellwinkel / Approach angle / Угол в плане: 63°
1
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
PDNN R/L 2525 M11
PDNN R/L 2525 M15
PDNN R/L 4025 P15
25
25
40
b
25
25
25
l1
150
150
170
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
PD.. R/L.. 11
PD.. R/L.. 15
1 Unterlage
Support pad
Опорная пластина
UP 2011
UP 2421
2 Hebel
Lever
Рычаг
HP 2011
HP 2421
3 Klemmschraube
Clamping screw
Винт
SP 3111
SP 1111
4 Rohrstift
Shim pin
Пружина
RP 3112
RP 1111
Wendeschneidplatte
l2 f Indexable insert
Пластины
30,0 12,5 DN.. 1104..
36,5 12,5 DN.. 1506..
36,5 12,5 DN.. 1506..
Montagedorn
Shim pin punch
Монтажная оправка
MP 3111
MP 1111
Schlssel
Key
Ключ
KP 3111
KP 1111
Sortiment 1-4
Spare part set 1-4
Набор комплектующих 1-4
P 2011
P 2421
50 ARNO®-Werkzeuge | Drehen | Turning | Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm Размеры указаны в мм
