Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом

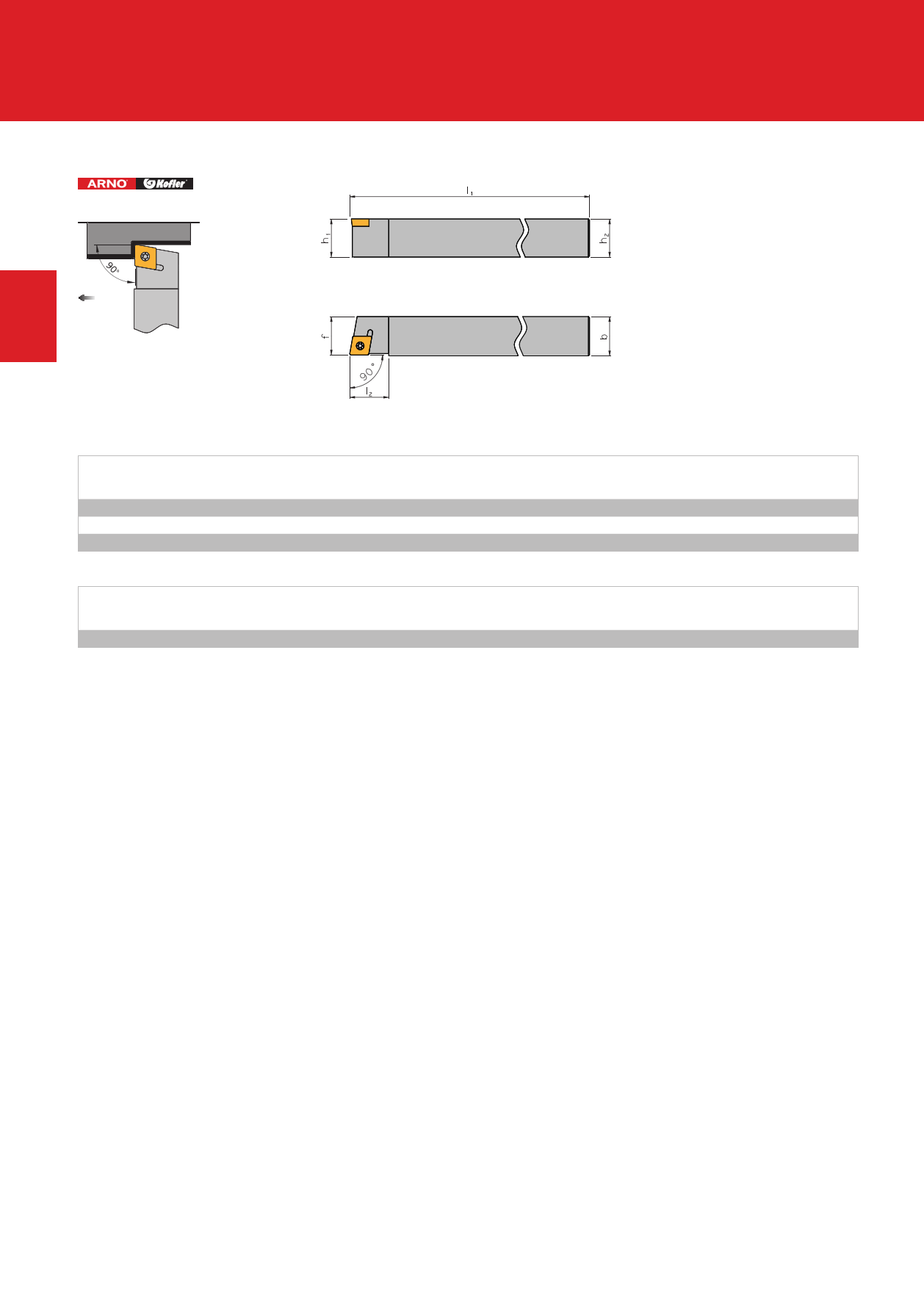

SCAP R/L Anstellwinkel / Approach angle / Угол в плане: 90°
1
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
h1 / h2
b
l1
l2
f Indexable insert
Пластины
SCAP R/L 0808 K05
SCAP R/L 1010 M05
SCAP R/L 1212 M05
8 8 125 10 8,5 CP.. 05T1..
10 10 150 10 10,5 CP.. 05T1..
12 12 150 12 12,5 CP.. 05T1..
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SC.. R/L.. 05
Schraube
Screw
Винт
T 2,2.04
Schlssel
Key
Ключ
KS 5151
