Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом

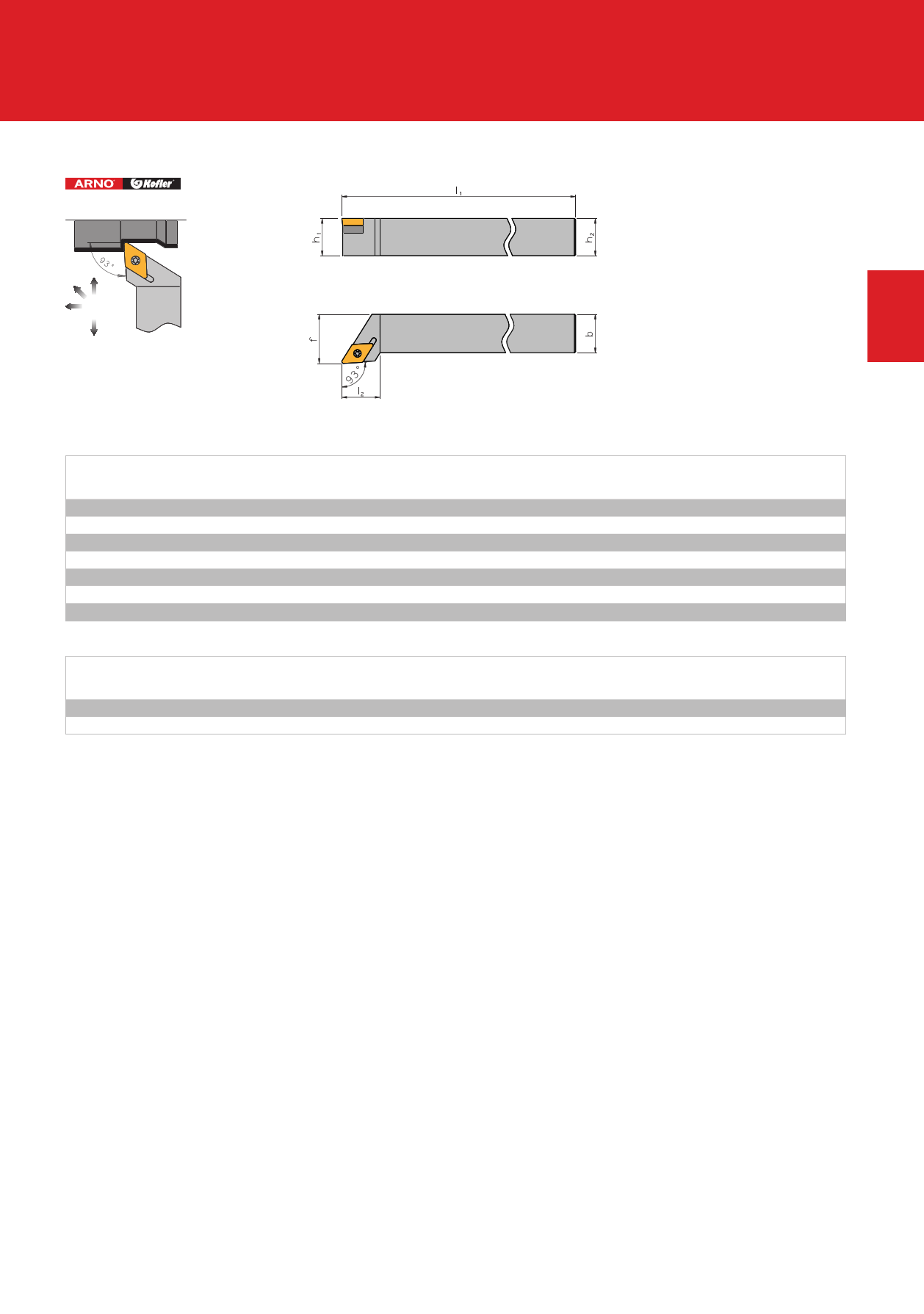

SDJC R/L Anstellwinkel / Approach angle / Угол в плане: 93°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
1
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
SDJC R/L 0808 D07
SDJC R/L 1010 E07
SDJC R/L 1212 F07
SDJC R/L 1616 H11
SDJC R/L 2020 K11
SDJC R/L 2525 M11
SDJC R/L 3225 P11
h1 / h2
8
10
12
16
20
25
32
b
8
10
12
16
20
25
25
l1 l2
60 13,0
70 13,0
80 14,5
100 20,0
125 20,5
150 21,5
170 21,5
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SD.. R/L.. 07
SD.. R/L.. 11
Unterlage
Support pad
Опорная пластина
–
US 2311
Bchse
Bush
Винт опорной пластины
–
GBS 1111
Schraube
Screw
Винт
SS 1751
SS 1111
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина 1 шт., винт опорной пластины - 1 шт.
f
10,0
12,0
16,0
20,0
25,0
32,0
32,0
Schlssel
Key
Ключ
KS 1751
KS 1115
Wendechneidplatte
Indexable insert
Пластины
DC.. 0702..
DC.. 0702..
DC.. 0702..
DC.. 11T3..
DC.. 11T3..
DC.. 11T3..
DC.. 11T3..
Sortiment
Spare part set
Набор комплектующих
S 1751
S 2316
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
info@arno-tools.ru
www.arno-tools.ru
ARNO®-Werkzeuge | Drehen | Turning | Точение 77
