Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом

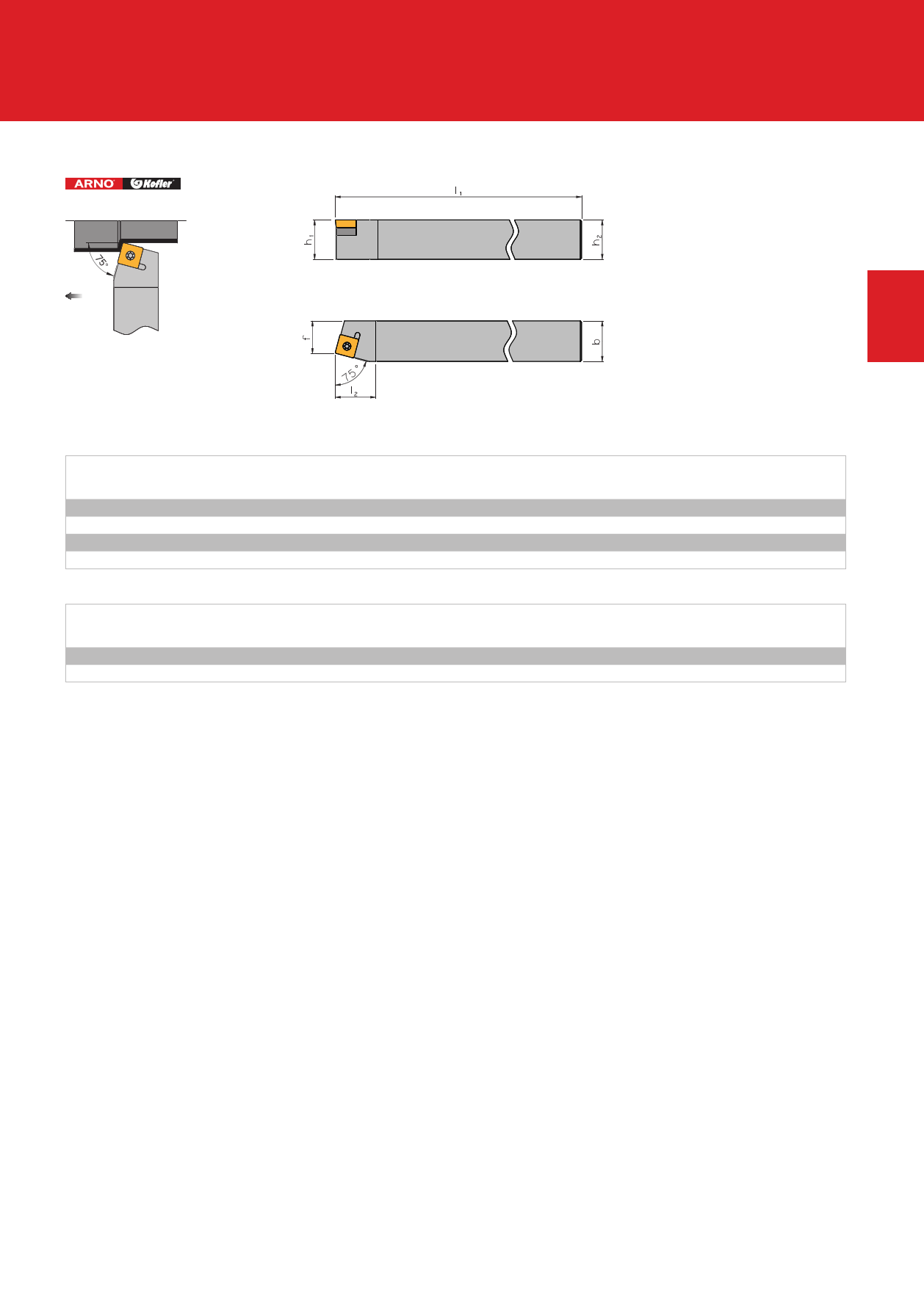

SSBC R/L Anstellwinkel / Approach angle / Угол в плане: 75°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
1
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
b
l1
l2
SSBC R/L 1616 H09
SSBC R/L 2020 K09
SSBC R/L 2020 K12
SSBC R/L 2525 M12
16 16 100 20
20 20 125 20
20 20 125 20
25 25 150 20
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SS.. R/L.. 09
SS.. R/L.. 12
Unterlage
Support pad
Опорная пластина
US 4111
US 4221
Bchse
Bush
Винт опорной пластины
GBS 1111
GBS 1221
Schraube
Screw
Винт
SS 1111
SS 1221
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт.
f
13,0
17,0
17,0
22,0
Schlssel
Key
Ключ
KS 1115
KS 1115
Wendeschneidplatte
Indexable insert
Пластины
SC.. 09T3..
SC.. 09T3..
SC.. 1204..
SC.. 1204..
Sortiment
Spare part set
Набор комплектующих
S 4116
S 4226
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
