Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом

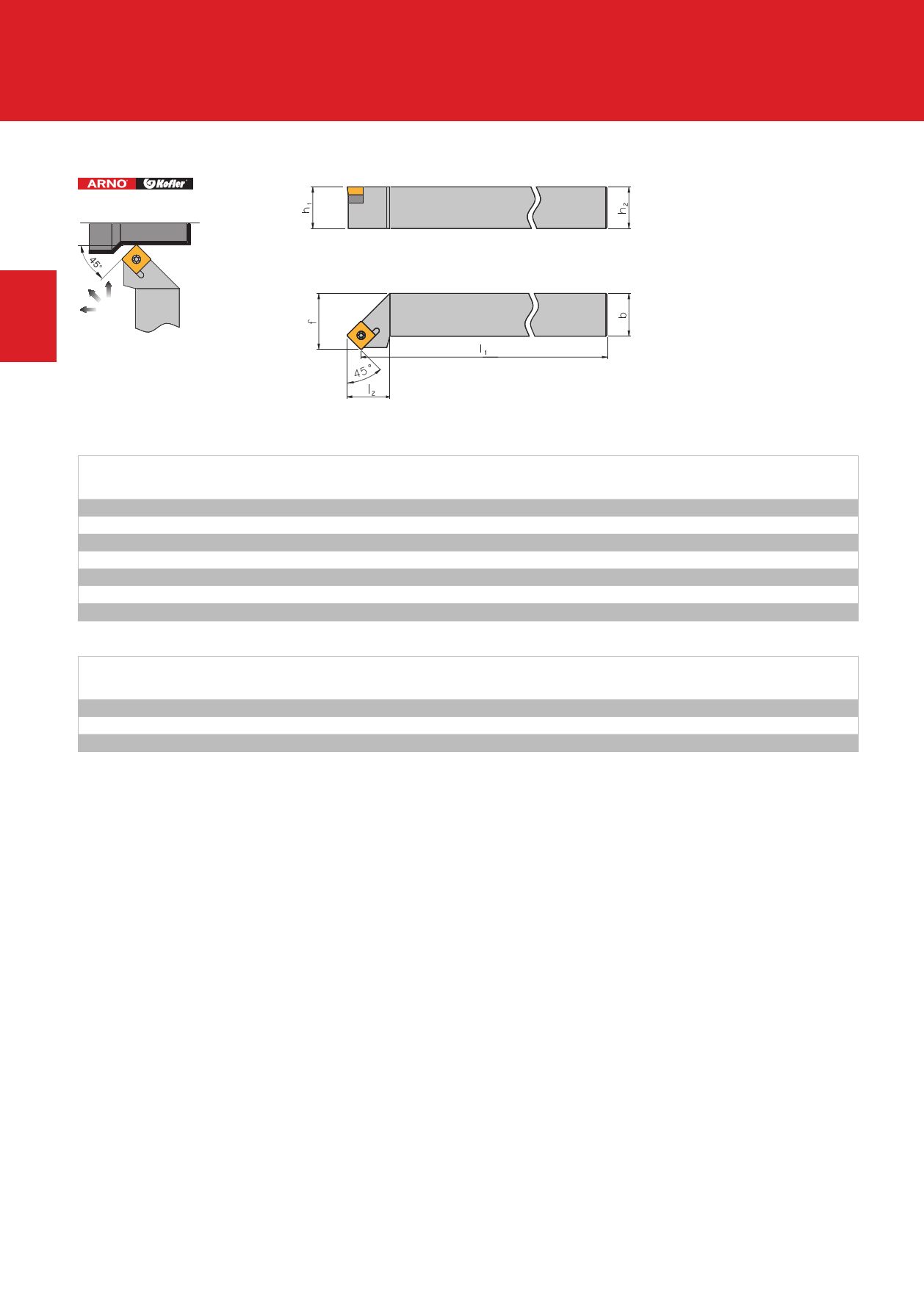

SSSC R/L Anstellwinkel / Approach angle / Угол в плане: 45°
1
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
b
l1
l2
SSSC R/L 1212 F09
SSSC R/L 1616 H09
SSSC R/L 1616 H12
SSSC R/L 2020 K09
SSSC R/L 2020 K12
SSSC R/L 2525 M12
SSSC R/L 3225 P12
12 12 80 18
16 16 100 20
16 16 100 25
20 20 125 20
20 20 125 25
25 25 150 25
32 25 170 25
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
SS.. R/L.. 1212.. 09
SS.. R/L.. 1616-2020.. 09
SS.. R/L.. 12
Unterlage
Support pad
Опорная пластина
–
US 4111
US 4221
Bchse
Bush
Винт опорной пластины
–
GBS 1111
GBS 1221
Schraube
Screw
Винт
SS 1111
SS 1111
SS 1221
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт.
Wendeschneidplatte
f Indexable insert
Пластины
16 SC.. 09T3..
20 SC.. 09T3..
20 SC.. 1204..
25 SC.. 09T3..
25 SC.. 1204..
32 SC.. 1204..
32 SC.. 1204..
Schlssel
Key
Ключ
KS 1111
KS 1115
KS 1115
Sortiment
Spare part set
Набор комплектующих
S 1111
S 4116
S 4226
