ARNO - каталог точение и обработка резьбы 2013
для размещения заказа - info@arno-tools.ru
Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом

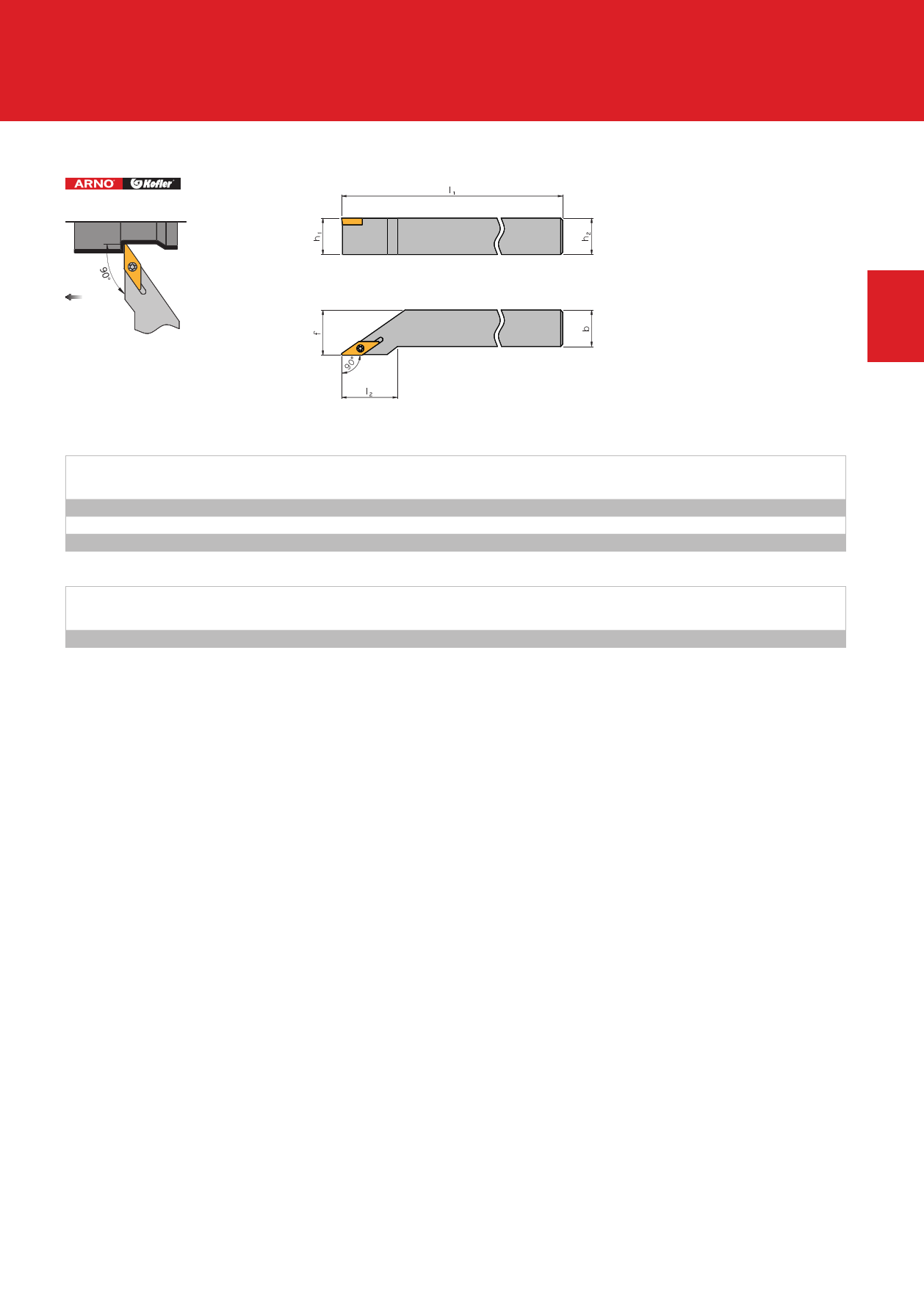

SVGC R/L Anstellwinkel / Approach angle / Угол в плане: 90°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
1
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
h1 / h2
b
l1
l2
f Indexable insert
Пластины
SVGC R/L 0808 K07
SVGC R/L 1010 M07
SVGC R/L 1212 M07
8 8 125 15 8,5 VC.. 0702..
10 10 150 15 10,5 VC.. 0702..
12 12 150 18 12,5 VC.. 0702..
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SV.. R/L.. 07
Schraube
Screw
Винт
SS 5140
Schlssel
Key
Ключ
KS 1886
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
info@arno-tools.ru
www.arno-tools.ru
ARNO®-Werkzeuge | Drehen | Turning | Точение 93
