Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом

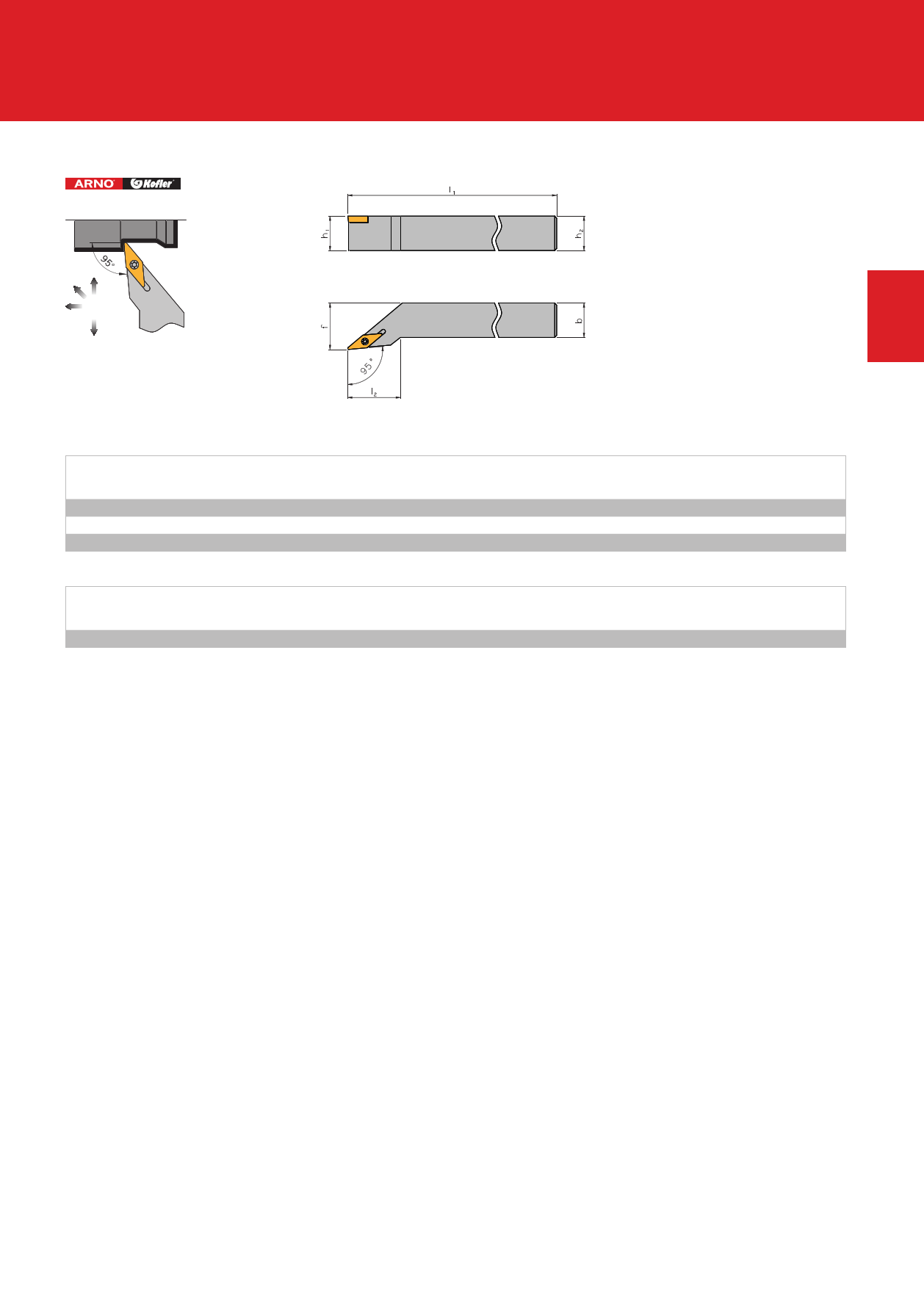

SVLC R/L Anstellwinkel / Approach angle / Угол в плане: 95°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
1
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
b
l1
l2
Wendeschneidplatte
f Indexable insert
Пластины
SVLC R/L 0808 D07
SVLC R/L 1010 E07
SVLC R/L 1212 F07
8 8 60 15 10,0 VC.. 0702..
10 10 70 15 12,0 VC.. 0702..
12 12 80 18 16,0 VC.. 0702..
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SV.. R/L.. 07
Schraube
Screw
Винт
SS 5140
Schlssel
Key
Ключ
KS 1886
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
info@arno-tools.ru
www.arno-tools.ru
ARNO®-Werkzeuge | Drehen | Turning | Точение 97
