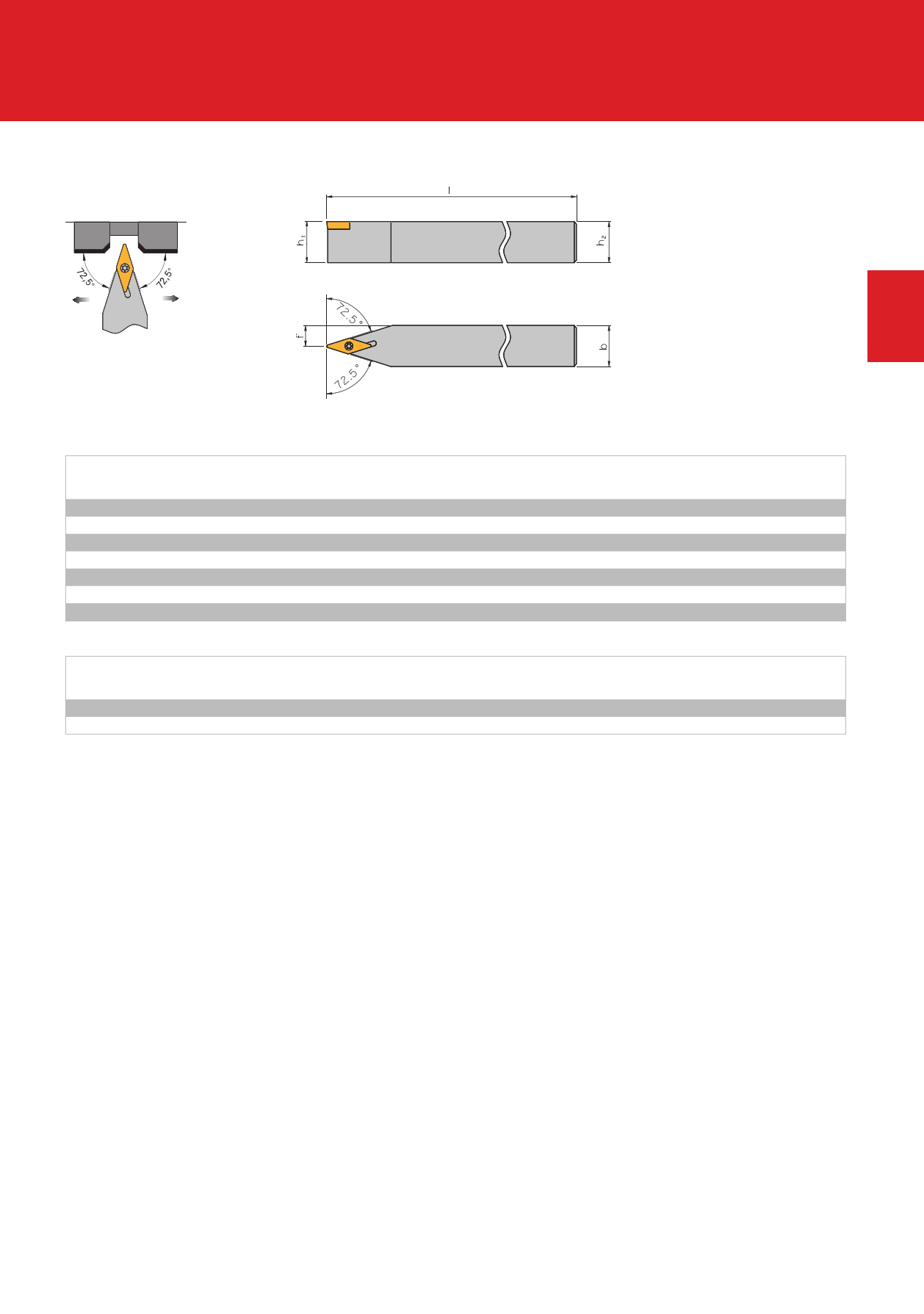

Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом
SVVC N Anstellwinkel / Approach angle / Угол в плане: 72,5°
Langdrehen
Auto lathes
Для токарных автоматов
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
SVVC N 0808 X11-A
SVVC N 1010 X11-A
SVVC N 1212 X11-A
SVVC N 1212 X16-A
SVVC N 1616 X11-A
SVVC N 1616 X16-A
SVVC N 2020 X16-A
h1 / h2
8
10
12
12
16
16
20
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SVVC N.. X11-A
SVVC N.. X16-A
Hinweis: Auflage- und Anlageflchen geschliffen.
Remark: All flats ground.
Примечание: Вс поверхности шлифованные.
b
8
10
12
12
16
16
20
Schraube
Screw
Винт
SS 1751
V-M4-2700
l
115
115
130
130
130
130
120
1
Wendeschneidplatte
f Indexable insert
Пластины
4,0 VC.. 1103..
5,0 VC.. 1103..
6,0 VC.. 1103..
6,0 VC.. 1604..
8,0 VC.. 1103..
8,0 VC.. 1604..
10,0 VC.. 1604..
Schlssel
Key
Ключ
KS 1751
KS 1111
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
