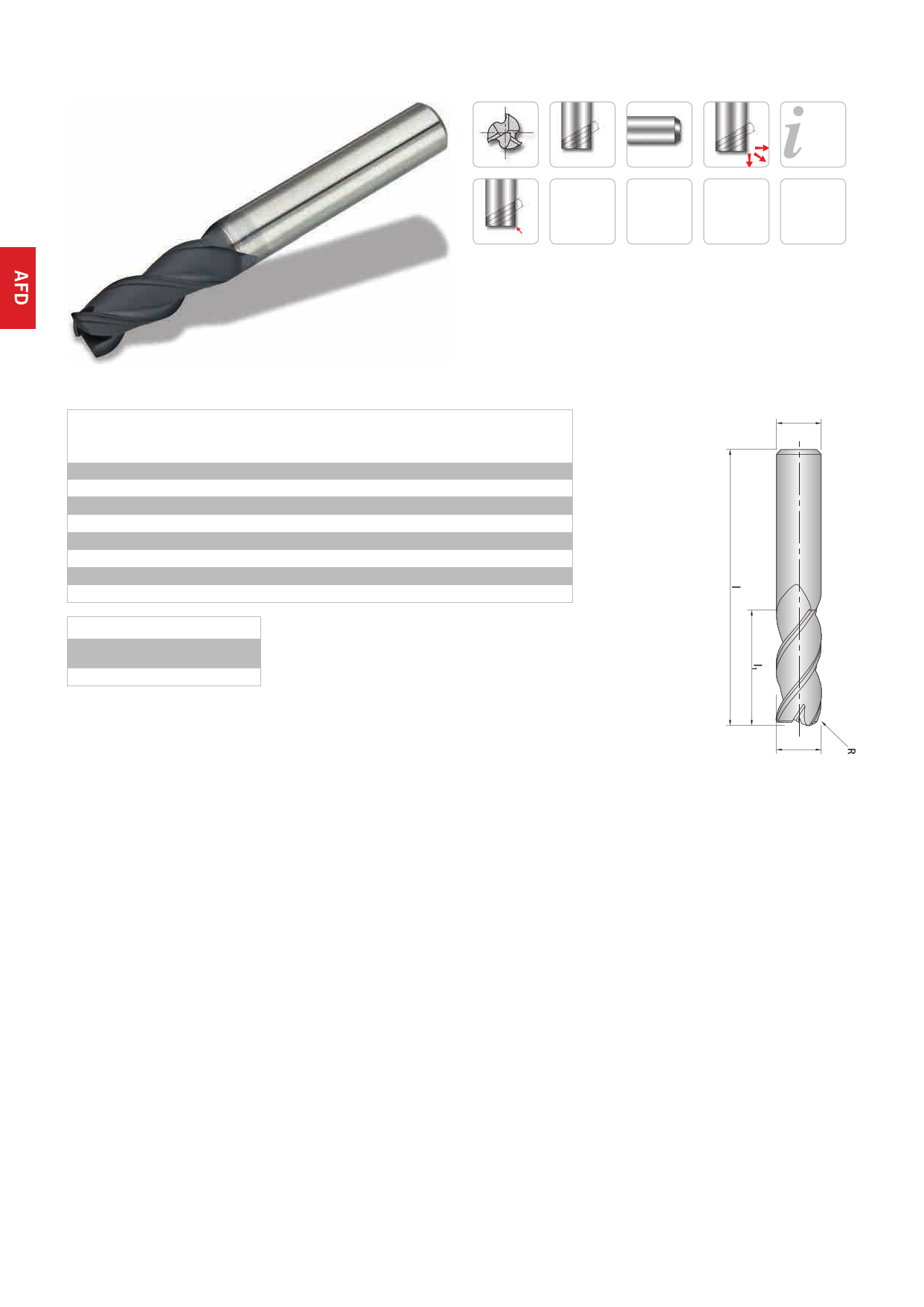

VHM-Schaftfrser
3 Schneiden, kurze Ausfhrung, mit Eckenradius
Solid carbide end-mill
3 flutes, short design, with corner radius
3 40° HA
DIAMANT DLC D100R
Fr NE-Metalle
For non-ferrous
materials
Fr Graphit
For Graphite
Seite
Page
149–151
Feinstkorn
Ultra micro
granulation
AFD54030-…R…
Schaft / Shank
DIN 6535HA
d dA l1 l R
AFD54030-020R0,15
2,0
3
6,0 40 0,15
AFD54030-030R0,15
3,0
3 12,0 40 0,15
AFD54030-040R0,2
4,0
4 14,0 50 0,20
AFD54030-050R0,3
5,0
5 16,0 50 0,30
AFD54030-060R0,3
6,0
6 20,0 65 0,30
AFD54030-080R0,5
8,0
8 20,0 65 0,50
AFD54030-100R0,5
10,0
10
25,0
75
0,50
AFD54030-120R0,5
12,0
12
25,0
75
0,50
Toleranz / Tolerance
Frser / Mill
Schaft / Shank
0
-0,03
h6
dA
d
118 ARNO®-Werkzeuge | VHM-/PM-HSS Werkzeuge | Solid carbide-/PM-HSS Tools
info@arno-tools.ru
www.arno-tools.ru
D100 = speziell fr die Graphitbearbeitung
DLC = fr die Bearbeitung von NE-Metallen
D100 = especially for graphite machining
DLC = for machining of non-ferrous materials
Alle Angaben in mm / Dimensions in mm
