ARNO - монолитный осевой инструмент 2015 EN
VHM-Radiusfrser
3 Schneiden
для размещения заказа - info@arno-tools.ru

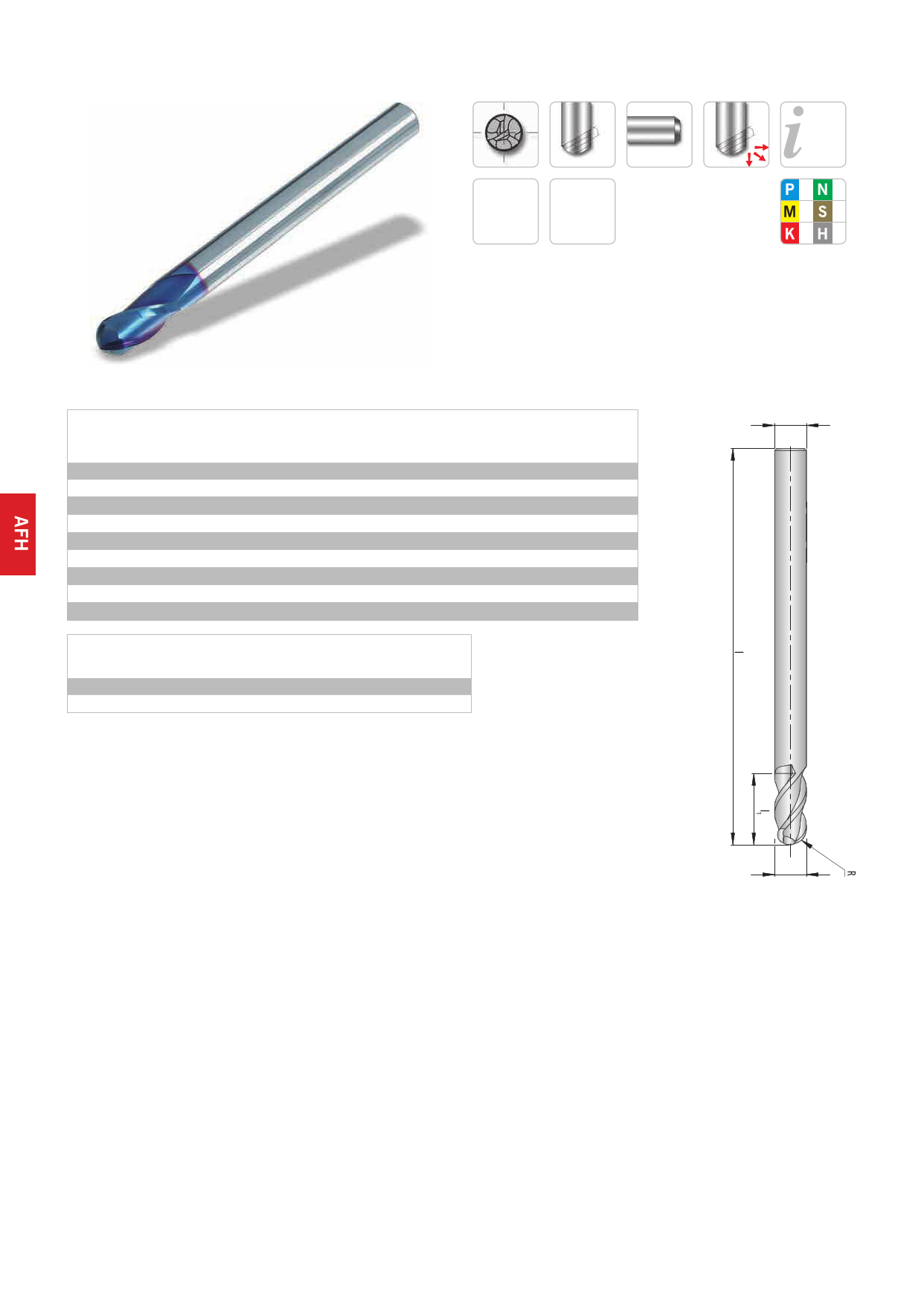

Solid carbide ball-nose end-mill
3 flutes
3
TiA70
30°
Feinstkorn
Ultra micro
granulation
HA
Seite
Page
229–243
AFH51635-…
Schaft / Shank
DIN 6535HA
AFH51635-030
AFH51635-040
AFH51635-050
AFH51635-060
AFH51635-080
AFH51635-100
AFH51635-120
AFH51635-160
AFH51635-200
Toleranz / Tolerance
(µm)
Radius / Radius
Schaft / Shank
d
3,0
4,0
5,0
6,0
8,0
10,0
12,0
16,0
20,0
dA l1
6 8,00
6 8,00
6 10,00
6 12,00
8 14,00
10 18,00
12 22,00
16 30,00
20 38,00
Nennwertbereich / Diameter range (mm)
<6
±0,005
h6
>6
±0,01
h6
l
60
70
80
90
100
100
110
140
160
R
1,50
2,00
2,50
3,00
4,00
5,00
6,00
8,00
10,00
dA
d
