ARNO - монолитный осевой инструмент 2015 EN
HSS-Radiusfrser
2 Schneiden, kurze Ausfhrung
для размещения заказа - info@arno-tools.ru

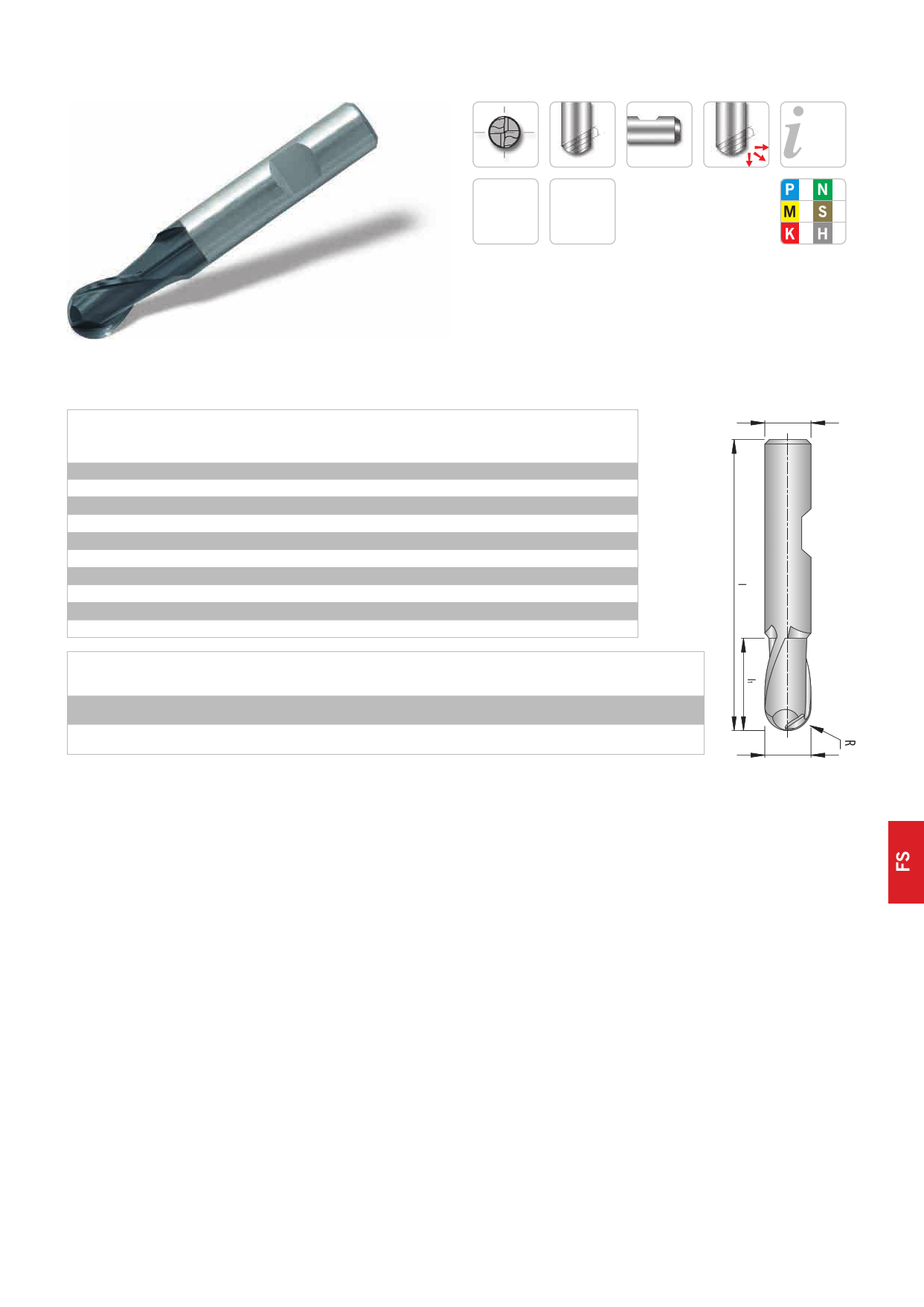

HSS ball-nose end-mill
2 flutes, short design
2
TiAlN
30°
HSS-Co8
HB
Seite
Page
335–338
FS60320-…
Schaft / Shank
DIN 6535HB
FS60320-020
FS60320-030
FS60320-040
FS60320-050
FS60320-060
FS60320-080
FS60320-100
FS60320-120
FS60320-160
FS60320-200
Toleranz / Tolerance
(µm)
e8
h6
d
e8
2,0
3,0
4,0
5,0
6,0
8,0
10,0
12,0
16,0
20,0
1 -3
-14
-28
0
-6
dA
h6
l1
l
R
+/- 0,02
6 4 48 1,00
6 5 49 1,50
6 7 51 2,00
6 8 52 2,50
6 8 52 3,00
10 11 61 4,00
10 13 63 5,00
12 16 73 6,00
16 19 79 8,00
20 22 88 10,00
Nennwertbereich / Diameter range (mm)
>3 -6
-20
-38
0
-8
>6 -10
-25
-47
0
-9
>10 -18
-32
-59
0
-11
>18 -30
-40
-73
0
-13
dA
d
= Hauptanwendung / Main application
= Nebenanwendung / Suitable
Alle Angaben in mm / Dimensions in mm
