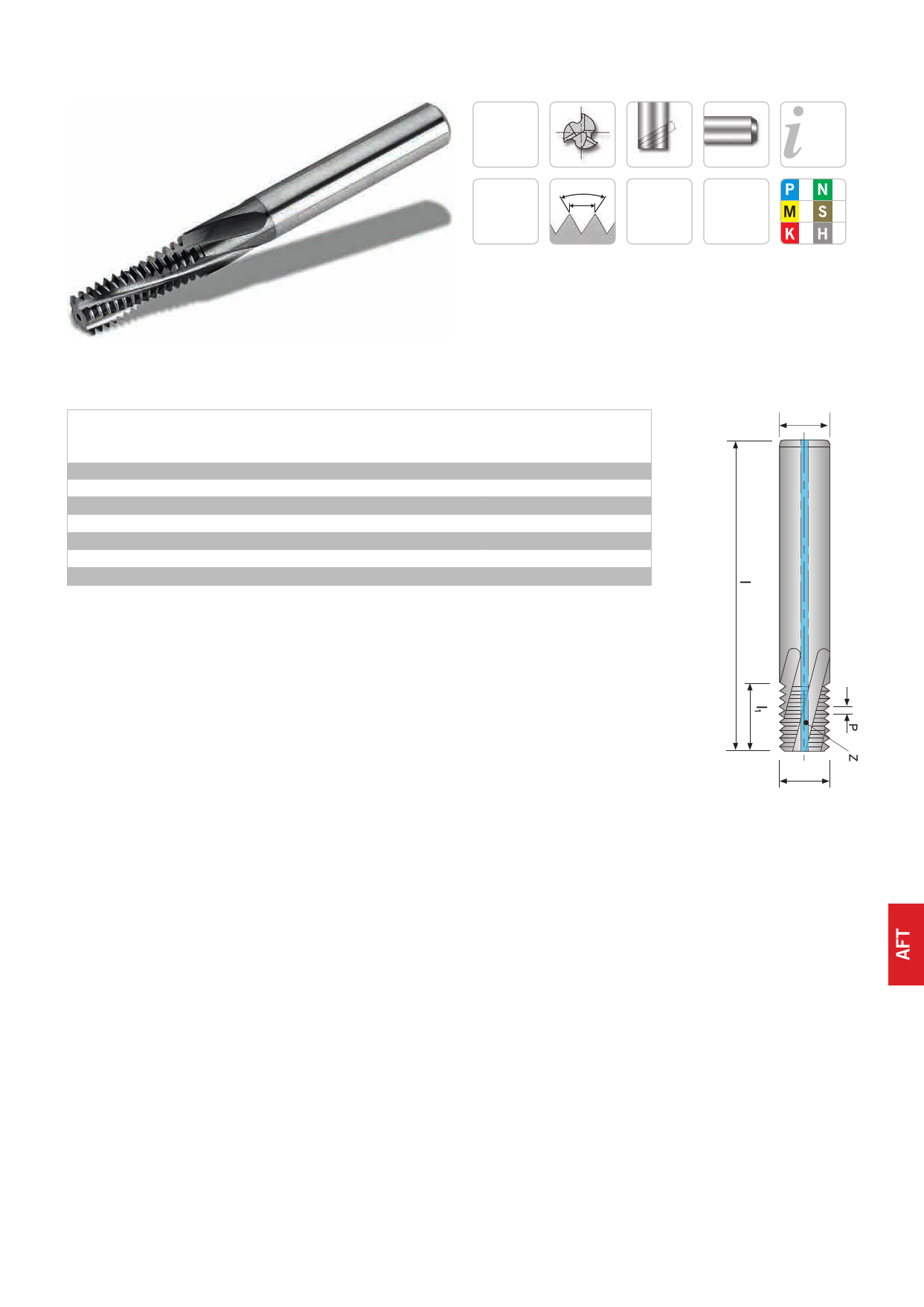

Gewindefrser ISO-Innengewinde
3 - 5 Schneiden, 15° Rechtsspirale, mittellange Ausfhrung
Thread milling cutter ISO-internal thread
3 - 5 flutes, 15 degree helix angle, mid-length design
M
mit IK
with ic
3-5
60°
P
15°
TiAlN
HA
Feinstkorn
Ultra micro
granulation
Seite
Page
359–360
AFT525.1-ISO-…IK
Schaft / Shank
DIN 6535HA
AFT52531-ISO-M6X1.0IK
AFT52531-ISO-M8X1.25IK
AFT52541-ISO-M10X1.5IK
AFT52541-ISO-M12X1.75IK
AFT52541-ISO-M14X2.0IK
AFT52541-ISO-M16X2.0IK
AFT52551-ISO-M20X2.5IK
GP
Gewinde Steigung
d
dA
l1
Thread
Pitch
l
M6 1,0 4,50
M8
1,25
6,00
6
13,00
57
6
17,50
65
M10 1,5 7,50
8
21,00
72
M12
1,75
9,50
10 26,25 80
M14
2,00
10,00
10
30,00
83
M16
2,00
12,00
12
34,00
92
M20
2,5 16,00
16
42,50
105
z
3
3
4
4
4
4
5
dA
d
= Hauptanwendung / Main application
= Nebenanwendung / Suitable
Dimensions in mm
ARNO®-Werkzeuge | VHM-/PM-HSS Werkzeuge | Solid carbide-/PM-HSS Tools 345
