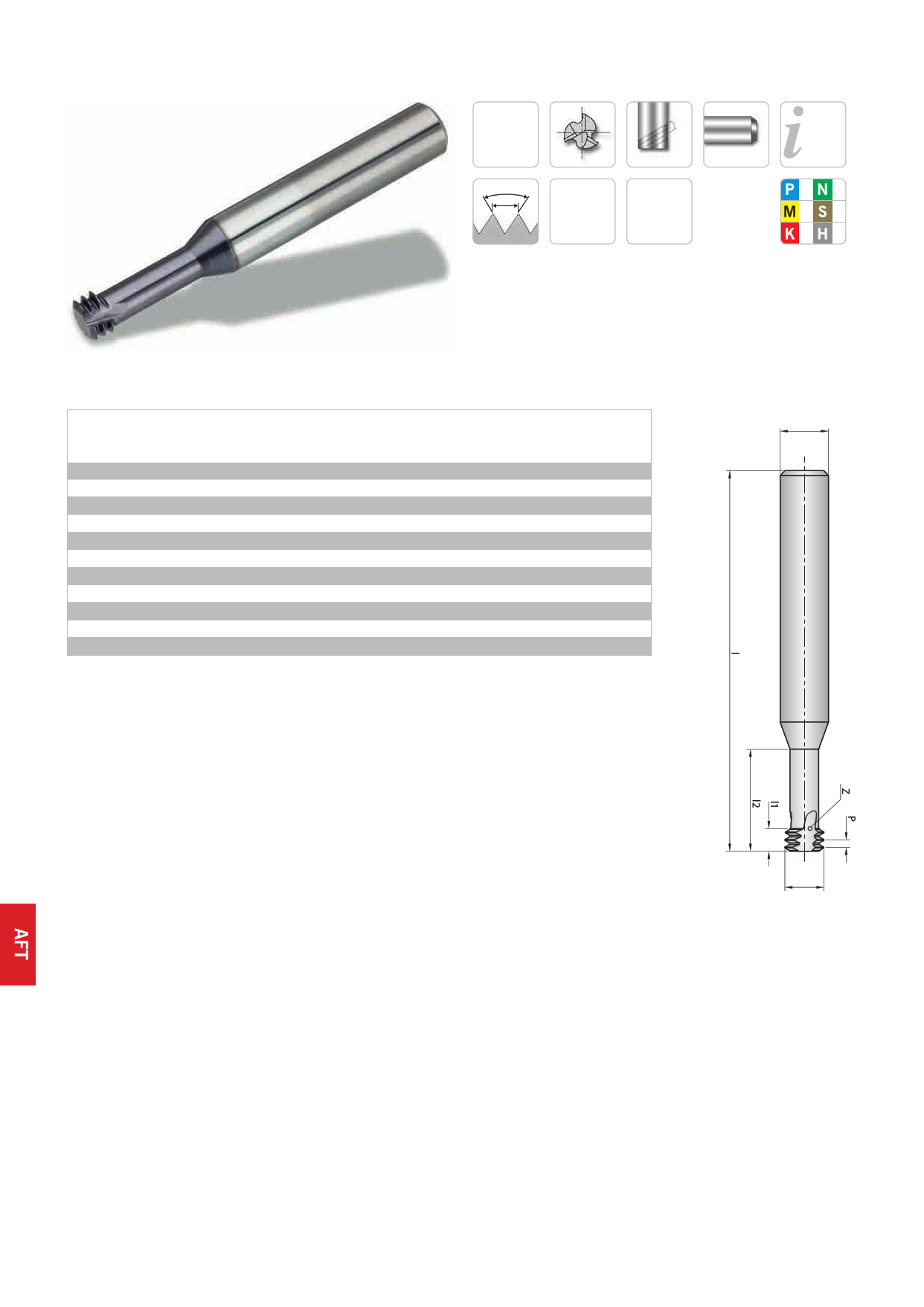

Gewindefrser UNC-Innengewinde
3 Schneiden, 15° Rechtsspirale, Mini Ausfhrung
Thread milling cutter UNC-internal thread
3 flutes, 15 degree helix angle, mini design
UNC
60°
P
3
TiAlN
15°
Feinstkorn
Ultra micro
granulation
Seite
Page
359–360
HA
AFT52534-UNC-…
Schaft / Shank
DIN 6535HA
AFT52534-UNC-1X64
AFT52534-UNC-2X56
AFT52534-UNC-4X40
AFT52534-UNC-6X32
AFT52534-UNC-8X32
AFT52534-UNC-10X24
AFT52534-UNC-12X24
AFT52534-UNC-1/4X20
AFT52534-UNC-5/16X18
AFT52534-UNC-3/8X16
AFT52534-UNC-7/16X14
GP
Gewinde Steigung d dA l1 l2 l
Thread Pitch
1,00 64,00 1,38
6
1,19
3,90
57
2,00 56,00 1,64
6
1,36
4,60
57
4,00 40,00 2,08
6
1,91
6,00
57
6,00 32,00 2,55
6
2,38
7,40
57
8,00 32,00 3,21
6
2,38
8,70
57
10,00 24,00 3,56
6
3,18 10,10
57
12,00 24,00 4,22
6
3,18 11,50
57
1/4“ 20,00 4,83
6
3,81 13,30
57
5/16“ 18,00 6,24
8
4,23 16,70
63
3/8“ 16,00 7,62
8
4,76 20,00
63
7/16“ 14,00 8,94
10
5,44 23,30
73
z
3
3
3
3
3
3
3
3
3
3
3
dA
d
