ARNO - монолитный осевой инструмент 2015 EN
для размещения заказа - info@arno-tools.ru
Gewindefrser NPT-Innengewinde
3 - 4 Schneiden, 15° Rechtsspirale, kurze Ausfhrung

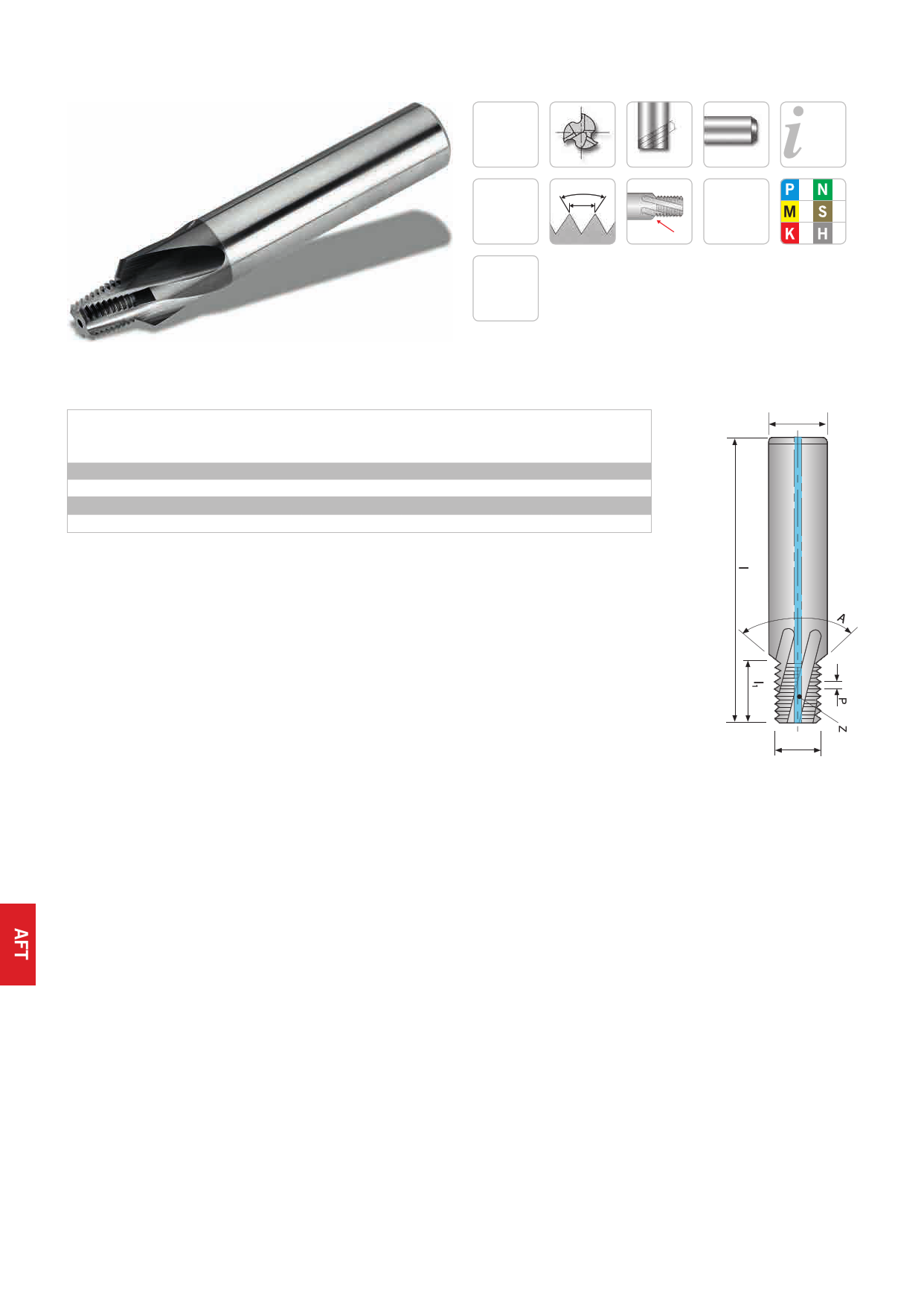

Thread milling cutter NPT-internal thread
3 - 4 flutes, 15 degree helix angle, short design
NPT
mit IK
with ic
Feinstkorn
Ultra micro
granulation
3-4
60°
P
15° HA
TiAlN
F
Seite
Page
359–360
AFT525.1-NPT-…IK-F
Schaft / Shank
DIN 6535HA
AFT52531-NPT-1/16X27IK-F
AFT52541-NPT-1/8X27IK-F
AFT52541-NPT-1/4X18IK-F
AFT52541-NPT-3/8X18IK-F
GP
Gewinde Steigung d dA l1
Thread Pitch
l
1/16“ 27,00 5,90 10 8,90 64
1/8“ 27,00 7,80 12 8,90 70
1/4“ 18,00 10,05 16 13,40 81
3/8“ 18,00 13,45 18 13,40 81
A
90°
90°
90°
90°
z
3
4
4
4
dA
A
d
358 ARNO®-Werkzeuge | VHM-/PM-HSS Werkzeuge | Solid carbide-/PM-HSS Tools
info@arno-tools.ru
www.arno-tools.ru
= Hauptanwendung / Main application
= Nebenanwendung / Suitable
Dimensions in mm
