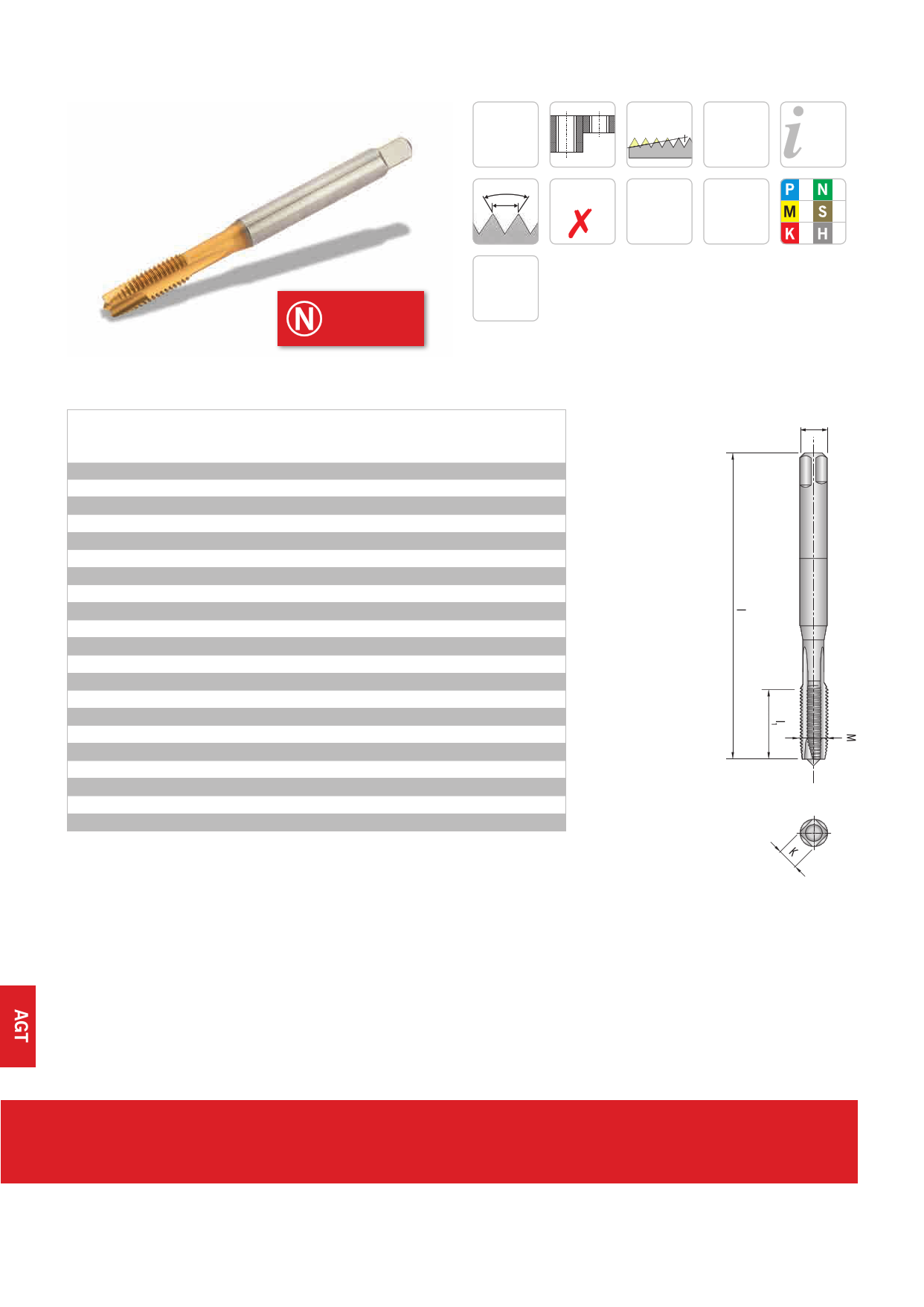

ARNO - монолитный осевой инструмент 2015 EN
Maschinengewindebohrer
Metrisch ISO - Gerade genutet
для размещения заказа - info@arno-tools.ru
Machine tabs
ISO metric coarse threads - Straight flute
NEU/NEW
M Form B DIN
371/376
TiN60° Unbeschichtet
P Uncoated
6H
HSS-E
Seite
Page
382–391
AGT72736-ISO-...
Schaft / Shank
GP
Gewinde Steigung
Thread Pitch
l
l1
dA
4-Kant Kernloch /
Square Tap drill size
AGT72736-ISO-M2X0.4 N
M2
0,4 45
8
2,8 2,10
1,60
AGT72736-ISO-M2.2X0.45 N
M2,2
0,45
45
8
2,8 2,10
1,75
AGT72736-ISO-M2.3X0.4 N
M2,3
0,4
45
8
2,8 2,10
1,90
AGT72736-ISO-M2.5X0.45 N
M2,5
0,45
50
9
2,8 2,10
2,05
AGT72736-ISO-M2.6X0.45 N
M2,6
0,45
50
9
2,8 2,10
2,10
AGT72736-ISO-M3X0.5 N
M3 0,5 56 11 3,5 2,70 2,50
AGT72736-ISO-M3.5X0.6 N
M3,5
0,6
56
12
4 3,00 2,90
AGT72736-ISO-M4X0.7 N
M4 0,7 63 13 4,5 3,40 3,30
AGT72736-ISO-M4.5X0.75 N
M4,5
0,75
70
14
6 4,90 3,70
AGT72736-ISO-M5X0.8 N
M5 0,8 70 15 6 4,90 4,20
AGT72736-ISO-M6X1.0 N
M6 1,00 80
17
6 4,90 5,00
AGT72736-ISO-M7X1.0 N
M7 1,00 80
17
7 5,50 6,00
AGT72736-ISO-M8X1.25 N
M8
1,25
90
20
8 6,20 6,80
AGT72736-ISO-M9X1.25 N
M9
1,25
90
20
9 7,00 7,80
AGT72736-ISO-M10X1.5 N
M10
1,5 100 22
10 8,00
8,50
AGT72736-ISO-M11X1.5 N
M11 1,5 100 22
8 6,20 9,50
AGT72736-ISO-M12X1.75 N
M12
1,75
110
24
9
7,00
10,20
AGT72736-ISO-M14X2.0 N
M14
2,00
110
26
11
9,00
12,00
AGT72736-ISO-M16X2.0 N
M16
2,00
110
27
12 9,00 14,00
AGT72736-ISO-M18X2.5 N
M18
2,5 125 30
14 11,00 15,50
AGT72736-ISO-M20X2.5 N
M20
2,5 140 32
16 12,00 17,50
dA
Passende VHM- oder PH-HSS Spiralbohrer finden Sie im Kapitel 14.
Suitable solid carbide or PM-HSS twist drills can be found in chapter 14.
368 ARNO®-Werkzeuge | VHM-/PM-HSS Werkzeuge | Solid carbide-/PM-HSS Tools
info@arno-tools.ru
www.arno-tools.ru
= Hauptanwendung / Main application
= Nebenanwendung / Suitable
Alle Angaben in mm / Dimensions in mm
