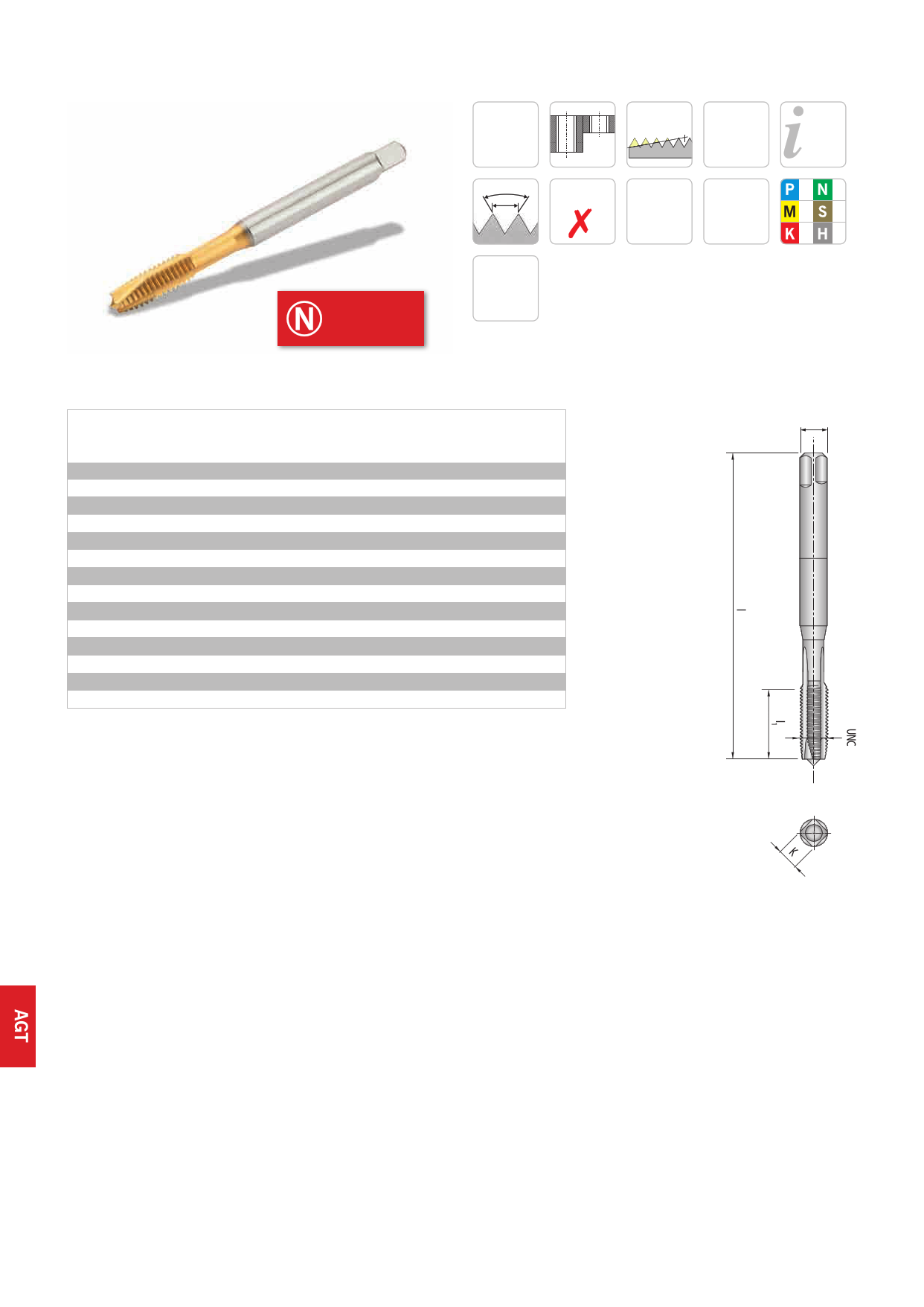

ARNO - монолитный осевой инструмент 2015 EN
Maschinengewindebohrer
Amerikanisches Zollgewinde - Gerade Genutet
для размещения заказа - info@arno-tools.ru
Machine tabs
Unified coarse threads - Straight flute
NEU/NEW
UNC
Form B DIN
371/376
TiN60° Unbeschichtet
P Uncoated
2B
HSS-E
Seite
Page
382–391
AGT72739-UNC-...
Schaft / Shank
GP
Gewinde Steigung
Thread Pitch
l
l1
dA
4-Kant Kernloch /
quare Tap drill size
AGT72739-UNC-#4X40 N
AGT72739-UNC-#5X40 N
AGT72739-UNC-#6X32 N
AGT72739-UNC-#8X32 N
AGT72739-UNC-#10X24 N
AGT72739-UNC-#12X24 N
AGT72739-UNC-1/4X20 N
AGT72739-UNC-5/16X18 N
AGT72739-UNC-3/8X16 N
AGT72739-UNC-7/16X14 N
AGT72739-UNC-1/2X13 N
AGT72739-UNC-9/16X12 N
AGT72739-UNC-5/8X11 N
AGT72739-UNC-3/4X10 N
#4
40,00
56
11
3,5 2,70
2,30
#5
40,00
56
11
3,5 2,70
2,60
#6
32,00
56
12
4 3,00 2,85
#8
32,00
63
13
4,5 3,40
3,50
#10 24,00 70
15
6 4,90 3,90
#12 24,00 80
16
6 4,90 4,50
1/4“ 20,00 80
17
7 5,50 5,20
5/16“ 18,00
90
20
8 6,20 6,60
3/8“ 16,00 100
22
9 7,00 8,00
7/16“
14,00
100
22
8 6,20 9,40
1/2“ 13,00 110
25
9
7,00
10,75
9/16“
12,00
110
26
11
9,00
12,25
5/8“ 11,00 110
27
12 9,00 13,50
3/4“
10,00
125
30
14 11,00 16,50
dA
378 ARNO®-Werkzeuge | VHM-/PM-HSS Werkzeuge | Solid carbide-/PM-HSS Tools
