ARNO - монолитный осевой инструмент 2015 EN
VHM-Radiusfrser
2 Schneiden, kurze Ausfhrung
для размещения заказа - info@arno-tools.ru

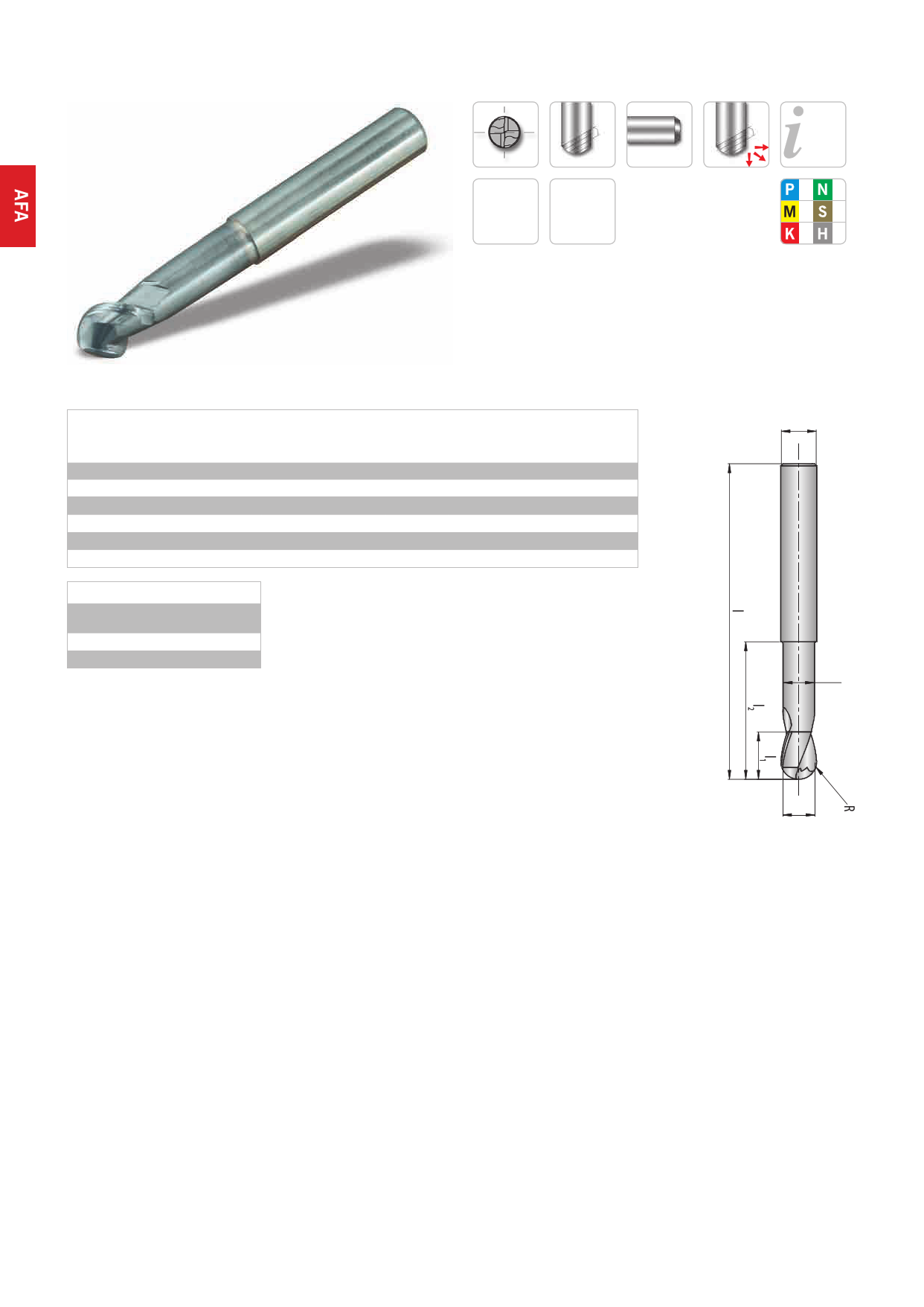

Solid carbide ball-nose end-mill
2 flutes, short design
2
TiCN
50°
Feinstkorn
Ultra micro
granulation
HA
Seite
Page
98–105
AFA51820-…
Schaft / Shank
DIN 6535HA
AFA51820-060
AFA51820-080
AFA51820-100
AFA51820-120
AFA51820-160
AFA51820-200
Toleranz / Tolerance
Frser / Mill
Radius / Radius
Schaft / Shank
d dA d3 l1 l2 l R
6,0 6,0 5,40 5,5 25 55 3,00
8,0 8,0 7,20 7,0 30 65 4,00
10,0
10,0
9,00
8,5
35
75 5,00
12,0
12,0
11,00
10,5
40
75 6,00
16,0
16,0
14,50
14,0
50
90 8,00
20,0
20,0
18,00
17,0
50
100 10,00
0
-0,02
±0,01
h6
dA
d3
d
78 ARNO®-Werkzeuge | VHM-/PM-HSS Werkzeuge | Solid carbide-/PM-HSS Tools
info@arno-tools.ru
www.arno-tools.ru
= Hauptanwendung / Main application
= Nebenanwendung / Suitable
Alle Angaben in mm / Dimensions in mm
