Державки и режущие вставки
AMS

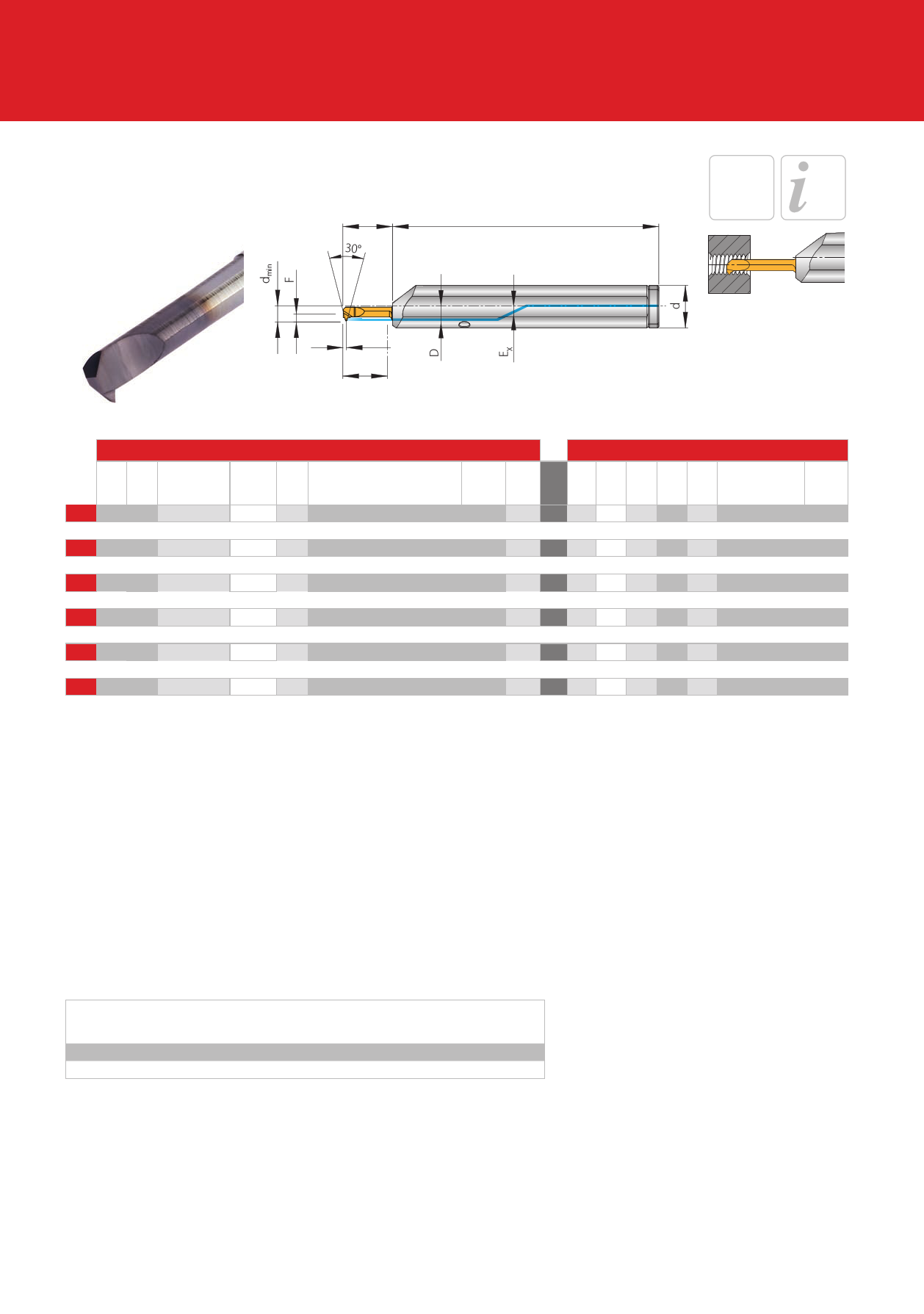

Нарезание трапецеидальной резьбы 30° DIN ISO
103 – неполный профиль
L1 L
30°
с
подводом
СОЖ
Страница
40 – 43
S1
AKL
S1 =Расстояние до вершины (мм)
F = Вылет инструмента (мм)
dmin AKL
Нарезание
резьбы
НОВ 6,5 20
TR 8x1.5
Режущие вставки
P
Шаг
S1 Артикул
1,5 0,85 AMS-G-TR103/1.5R-200.60R*
PG 44 F
z 2,9
НОВ 6,5 20
TR 8x1.5
1,5 0,85 AMS-G-TR103/1.5R-200.60R*
z 2,9
НОВ 7,0 20
TR 9x2.0
2,0 1,3 AMS-G-TR103/2.0R-200.60R*
z 2,9
НОВ 7,0 20
TR 9x2.0
2,0 1,3 AMS-G-TR103/2.0R-200.60R*
z 2,9
НОВ 7,0 20
TR 9x2.0
2,0 1,3 AMS-G-TR103/2.0R-200.80R*
z 2,6
НОВ 8,0 20 TR 11x3.0
*В наличии с К1/2016
3,0 1,4 AMS-G-TR103/3.0R-200.80R*
z 3,6
Державки
D d L L1 EX Артикул
6 12 100 22 2,35 HAMS 1206 R
PG 44
z
6 16 120 22 2,8 HAMS 1606 R
z
6 12 100 22 2,35 HAMS 1206 R
z
6 16 120 22 2,8 HAMS 1606 R
z
8 16 120 22 2,8 HAMS 1608 R
z
8 16 120 22 2,8 HAMS 1608 R
z
Запасные части
Державки
HAMS 1206 R/L
HAMS 1606 R/L / HAMS 1608 R/L
Винт
AS0043
AS0044
Уплотнительное кольцо
KVR12
KVR16
