ARNO - каталог фрезерование 2015
Корпусы фрез
AF45…
для размещения заказа - info@arno-tools.ru
ARNO® ISO-Ф резы
с каналами СОЖ
Страница
128–149
aP
l2
l

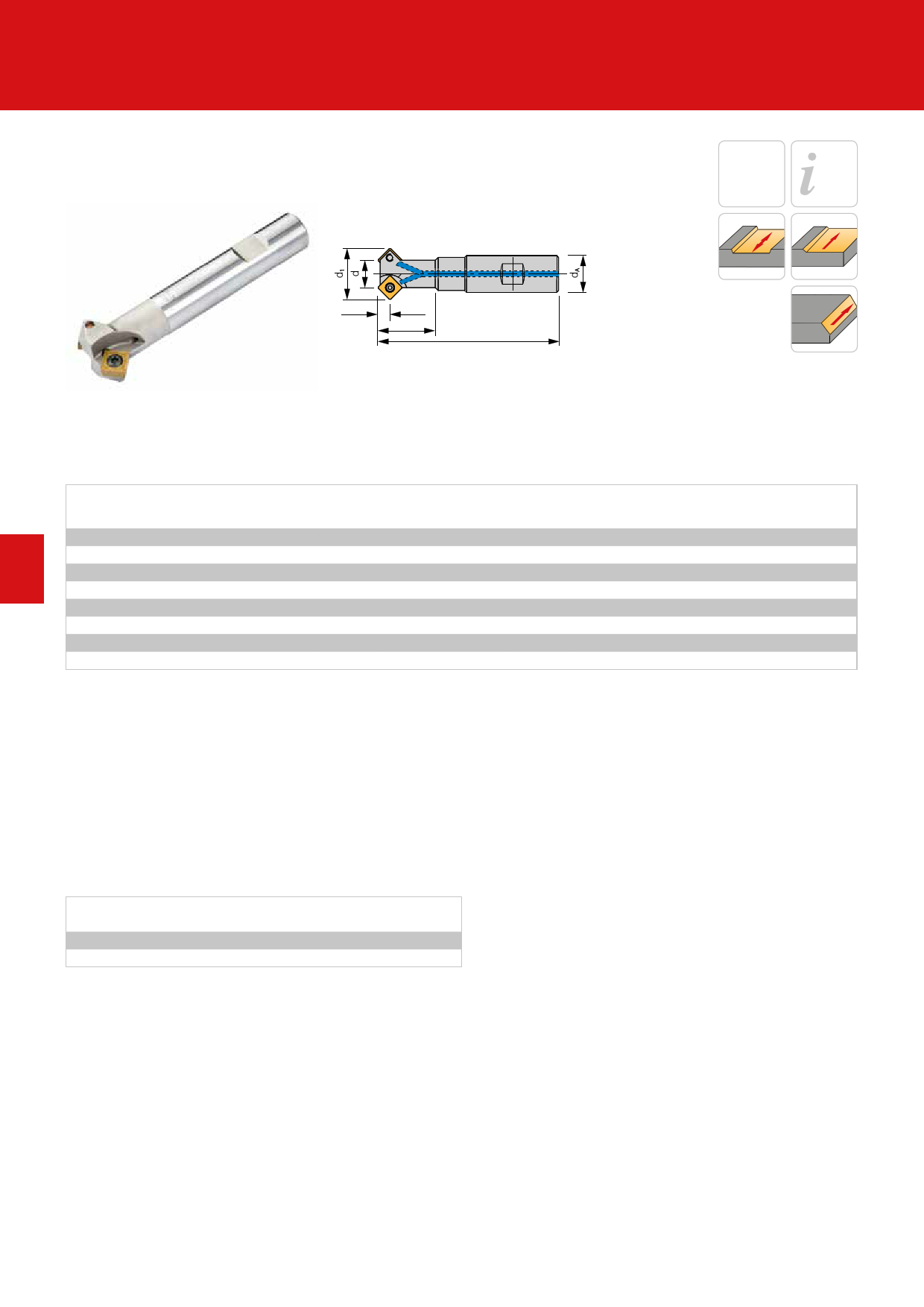

Фреза для обработки фасок – 45°
4
Фреза для обработки фасок
d
AF45-10/4 C06
AF45-20/11 C06
AF45-24/12 C09
AF45-29/16 C09
AF45-42/30 C09
AF45-24/12L C09 *
AF45-29/16L C09 *
AF45-42/30L C09 *
4
11
12
16
30
12
16
30
* Фреза для обработки фасок – удлиненное исполнение
** Размер „ap“ относится к сменным пластинам радиусом 0,2 мм
z = Количество пластин
d1
10
20
23,7
28,8
42,3
23,7
28,8
42,3
l
80
80
100
100
100
200
200
200
l2
28
32
37
32
32
37
32
32
dA
12
12
20
16
20
20
16
20
Показано правостороннее исполнение
z ap **
1 4,3
2 4,3
1 6,6
2 6,6
3 6,6
1 6,6
2 6,6
3 6,6
Сменная пластина
SC.. 0602…
SC.. 0602…
SC.. 09T3…
SC.. 09T3…
SC.. 09T3…
SC.. 09T3…
SC.. 09T3…
SC.. 09T3…
Запасные части
Артикул
AF45-10 - 20 …
AF45-24 - 42 …
Зажимной винт
SS 1225
SS 1240
Отвертка
T 5106
T 5115
