ARNO - каталог фрезерование 2015
Корпусы фрез
AFS45. ..-C16
для размещения заказа - info@arno-tools.ru
ARNO® ISO-Ф резы
с каналами СОЖ
Страница
128–149
Y°
l1
l

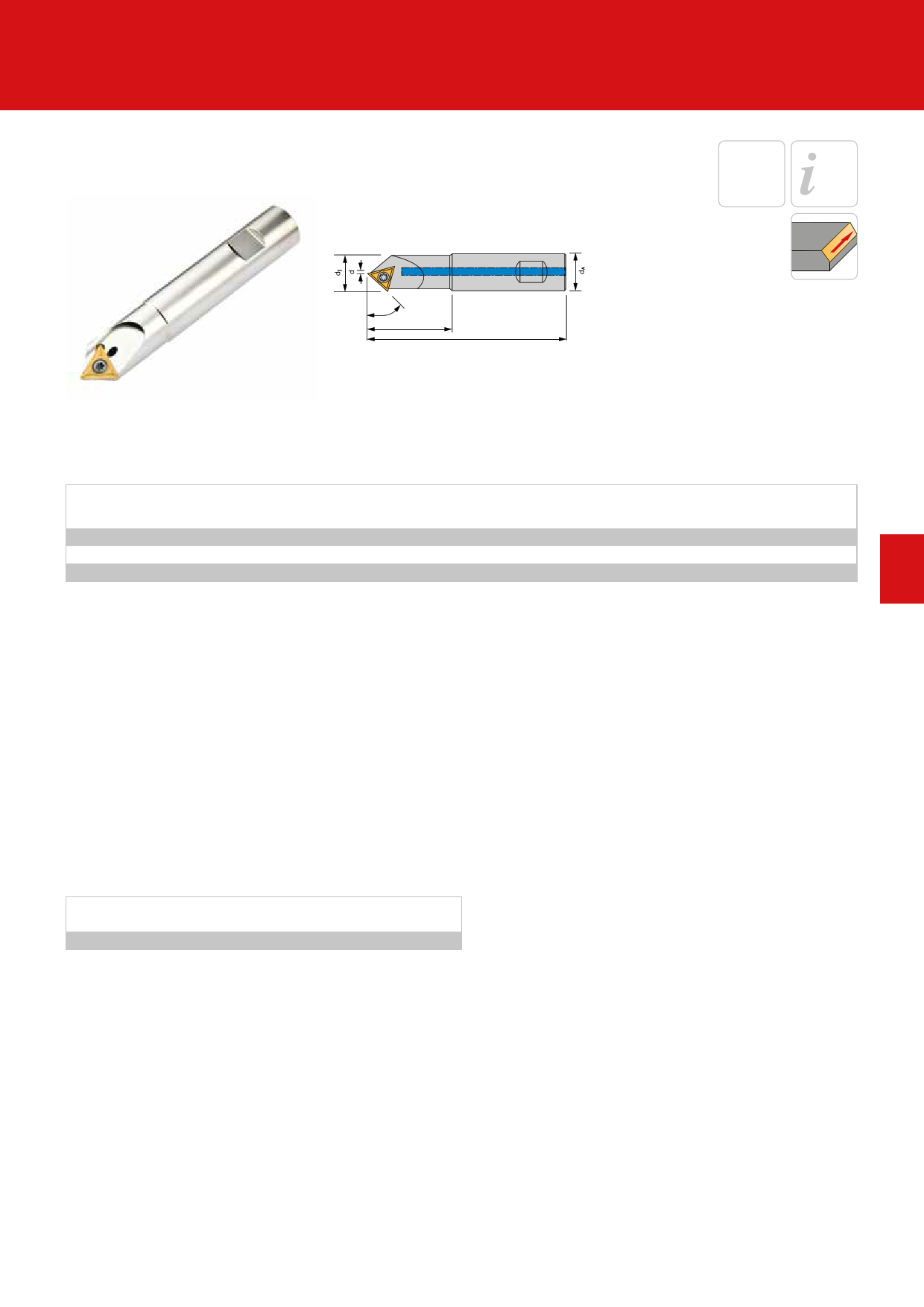

Фреза для обработки фасок – 45°
Показано правостороннее исполнение
Фреза для обработки фасок
AFS45-20/115-C16
AFS45-20/150-C16
AFS45-20/200-C16
z = Количество пластин
l l1
115 40
150 60
200 80
dA y°
20 45°
20 45°
20 45°
z
Dmin
Dmax
1 0,2 20
1 0,2 20
1 0,2 20
Сменная пластина
TCMT 16T3…
TCMT 16T3…
TCMT 16T3…
4
Запасные части
Артикул
AFS45. ..-C16
Зажимной винт
SS 1240
Отвертка
T 5115
Размеры указаны в мм
ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования
info@arno-tools.ru
www.arno-tools.ru
113
