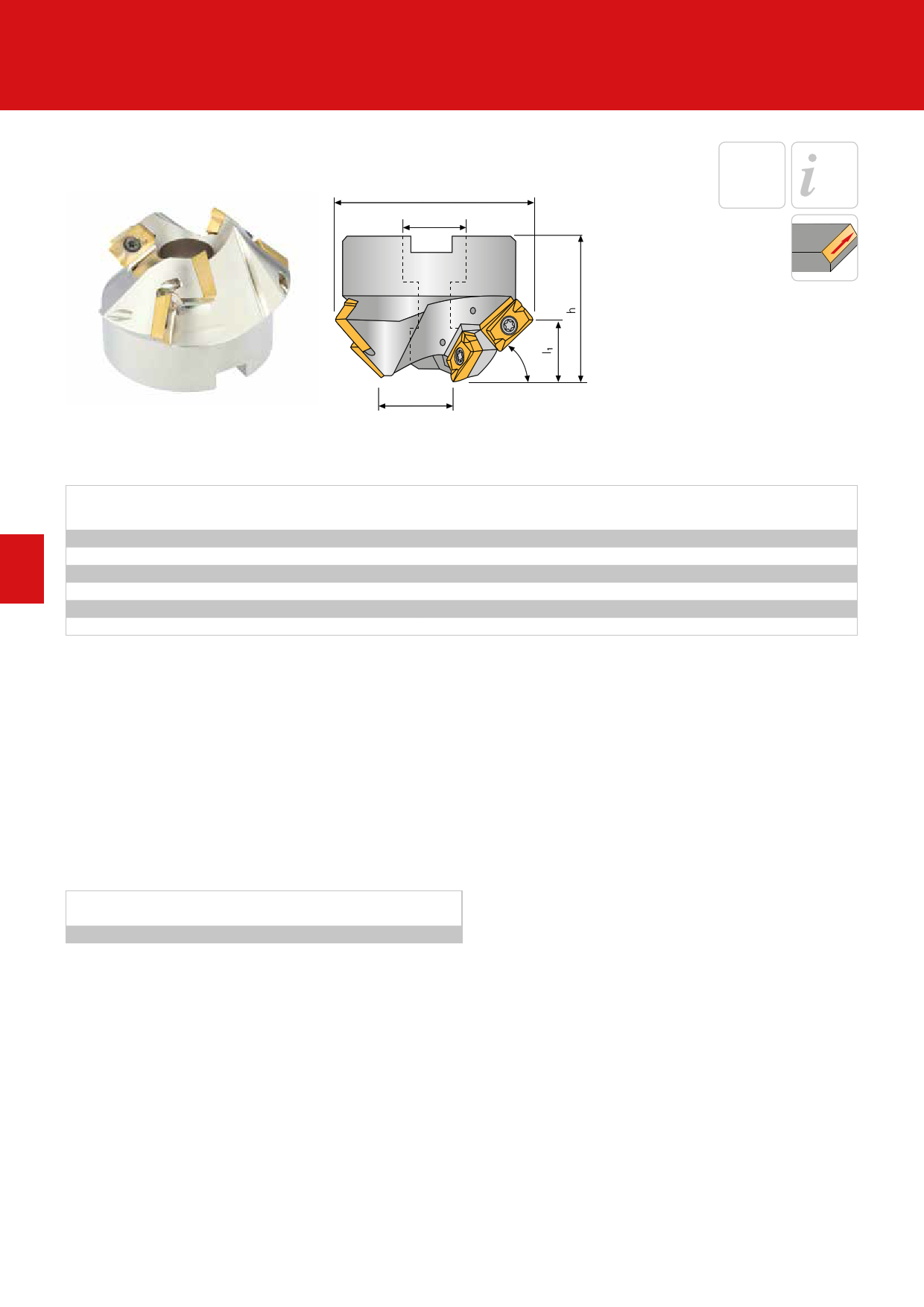

ARNO - каталог фрезерование 2015
Корпусы фрез
AFA..-..-P16
для размещения заказа - info@arno-tools.ru
D1
dA
ARNO® ISO-Ф резы
с каналами СОЖ
Страница
128–149
Y°
D
Фреза для обработки фасок
4
Торцевая фреза
AFA15-94/35-P16
AFA30-88/35-P16
AFA40-84/35-P16
AFA45-77/35-P16
AFA60-65/35-P16
AFA75-50/35-P16
K = Коэффициент прямой подачи
z = Количество пластин
D D1 dA h y° l1 K
35 94,0 27 50 15° 8,0
3
35 88,0 27 50 30° 15,0 3
35 84,0 27 50 40° 19,0 3
35 77,8 27 50 45° 21,5 3
35 65,0 27 50 60° 26,5 3
35 50,7 22 60 75° 29,5 3
Показано правостороннее исполнение
z Сменная пластина
6 AP.. 1604…
6 AP.. 1604…
6 AP.. 1604…
6 AP.. 1604…
6 AP.. 1604…
6 AP.. 1604…
Запасные части
Артикул
AFA..-..-P16
Зажимной винт
SS 1240
Отвертка
T 5115
118
ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования
info@arno-tools.ru
www.arno-tools.ru
Размеры указаны в мм
