ARNO - каталог фрезерование 2015
Корпусы фрез
T-976W-..P..
для размещения заказа - info@arno-tools.ru
ARNO® ISO-Ф резы
с каналами СОЖ
Страница
128–149
h1
l1
l

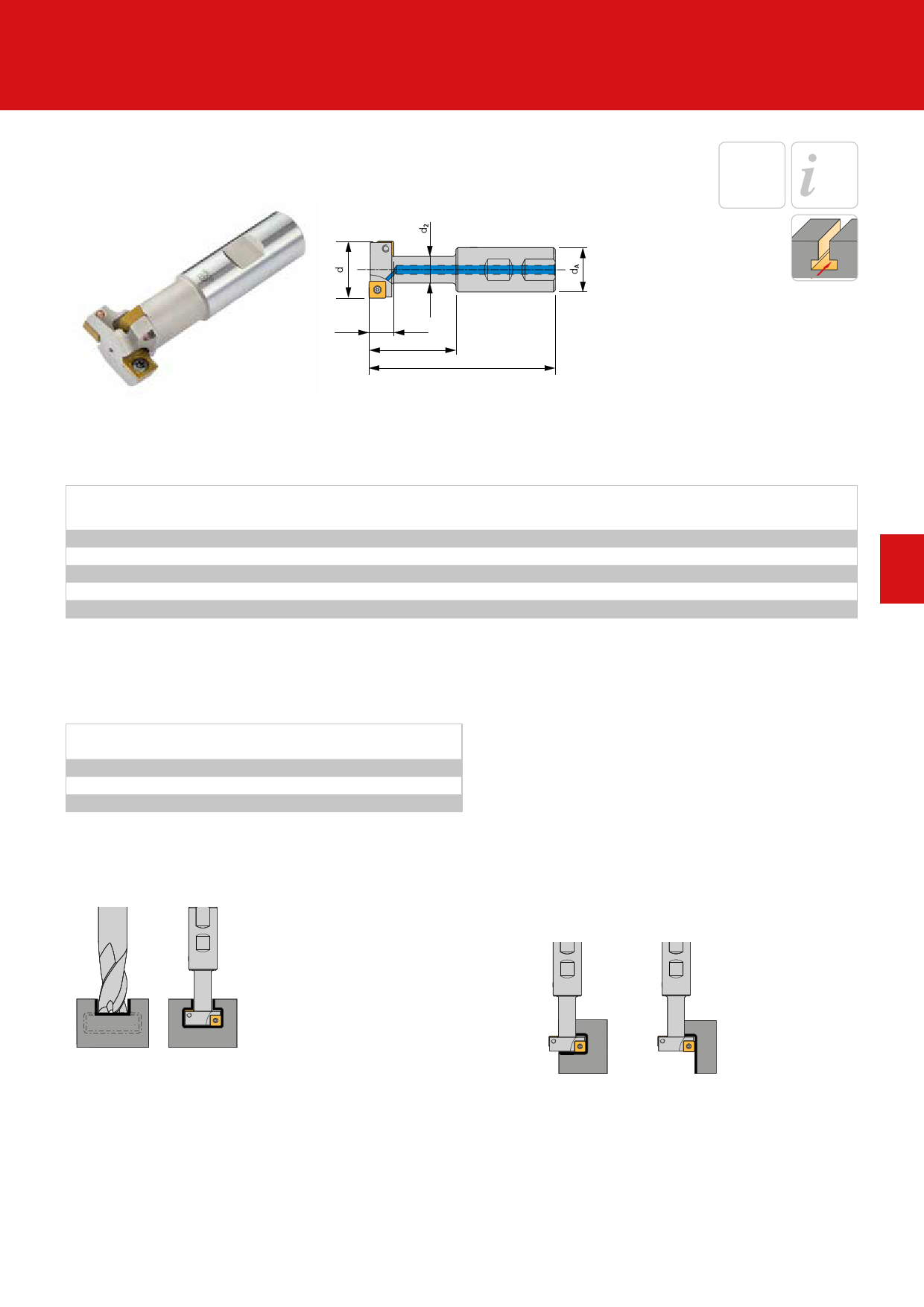

Фреза для обработки T-образных пазов
Фреза для обработки
T-образных пазов
T-976W-21P06
T-976W-25P06
T-976W-32P09
T-976W-40P09
T-976W-50P12
d d2 l
21 11 76
25 13 82
32 17 88
40 21 108
50 27 120
Примечание: Для обработки T-образных пазов согласно стандарту DIN 650 – ISO 299.
K = Коэффициент прямой подачи
z = Количество пластин
l1
26
31
38
50
56
h1 dA
9 16
11 16
14 20
17 25
22 32
K
1
2
2
2
2
Запасные части
Артикул
T-976W-..P06
T-976W-..P09
T-976W-..P12
Зажимной винт
SS 1225
SS 3500
SS 5000
Отвертка
T 5108
T 5115
T 5120
Показано правостороннее исполнение
z Сменная пластина
2 SPMT 060304…
4 SPMT 060304…
4 SPMT 09T308…
4 SPMT 09T308…
4 SPMT 120408…
4
Фрезерование стандартных T-образных пазов
(1)
(2)
Примечание: для обеспечения оптимального
Дополнительные возможности применения
срока службы инструмента глубина
предварительного фрезерования
(концевой фрезой - рис. 1) не
должна превышать длину шейки
более чем на 1 мм.
1) Предварительное фрезерование концевой фрезой.
2) Обработка фрезой для Т-образных швов T-97.
Для оптимального образования стружки необходимо охлаждение сжатым воздухом или СОЖ.
Размеры указаны в мм
ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования
info@arno-tools.ru
www.arno-tools.ru
119
