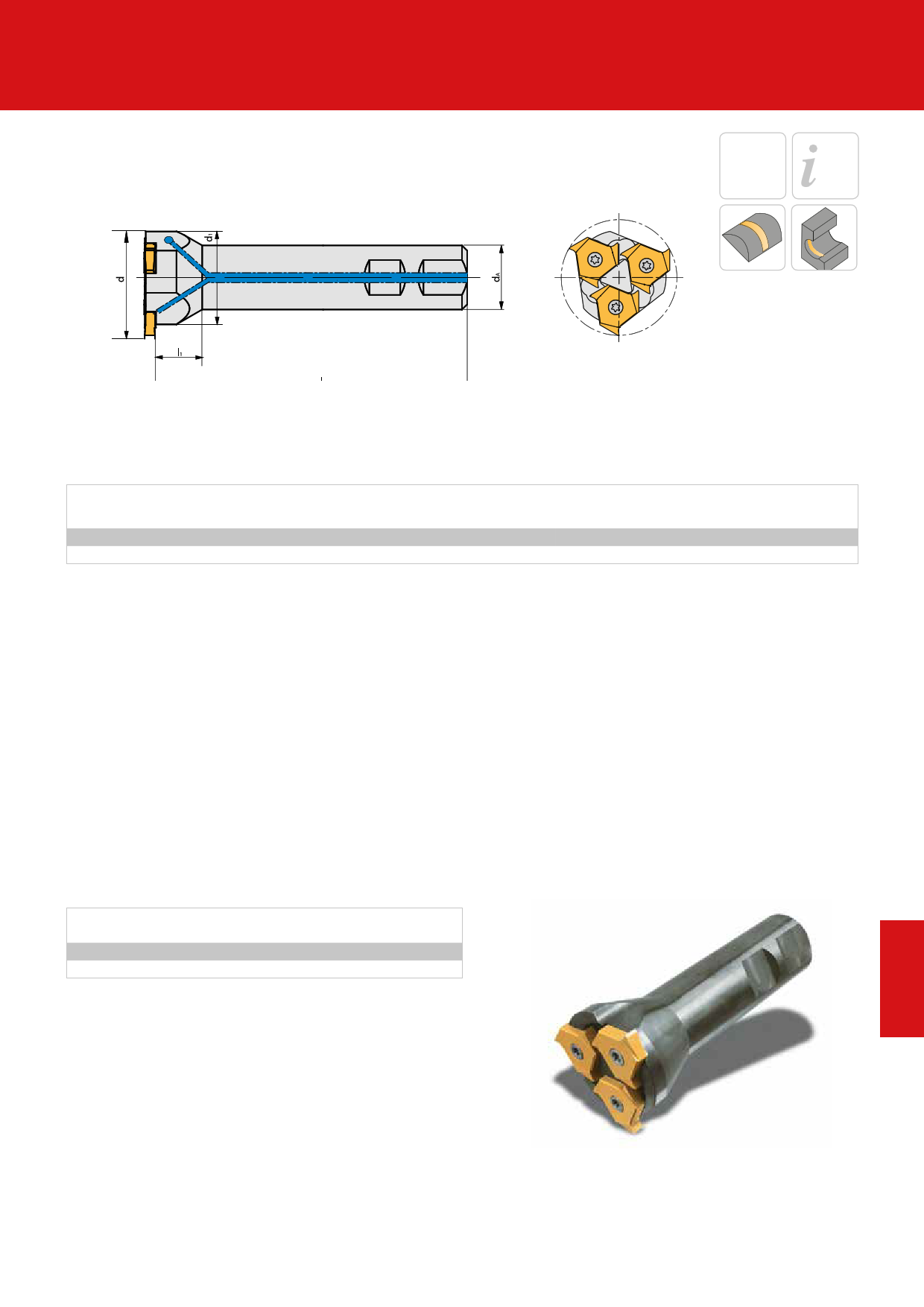

ARNO - каталог фрезерование 2015
Корпусы фрез
95ZS… T31
для размещения заказа - info@arno-tools.ru
Фрезерование канавок
с каналами СОЖ
Страница
128–149
Концевые фрезы с интегрированными каналами СОЖ
Артикул
d dA d1
I
95ZS.045R.T31
95ZS.045R.T31/4
45 25 36,5 121
45 25 36,5 121
Примечание: на корпусах 95ZS.../4 применяются пластины TNMU 3140FL, TNMU 3140FL-R20, TNMU 3145FL и TNMU 3150FL
* без внутренней подачи СОЖ
z = Количество пластин
Ширина реза до 5 мм
Ширина реза до 3,5 мм
Зависит от пластины, выбранной
на страницах 240-241
i1
18
18
Показано правостороннее исполнение
z Сменная пластина
3 TNMU 31….FL…
3 TNMU 31….FL…
Запасные части
Артикул
Зажимной винт
Отвертка
95ZS….T31
95ZS….T31/4
AS0002
AS0002
T5115
T5115
Внимание: Правостороннее исполнение корпуса Левостороннее исполнение пластины
7
Размеры указаны в мм
info@arno-tools.ru
www.arno-tools.ru
ARNO®-Werkzeuge | Фрезерование – Фрезерование канавок 235
