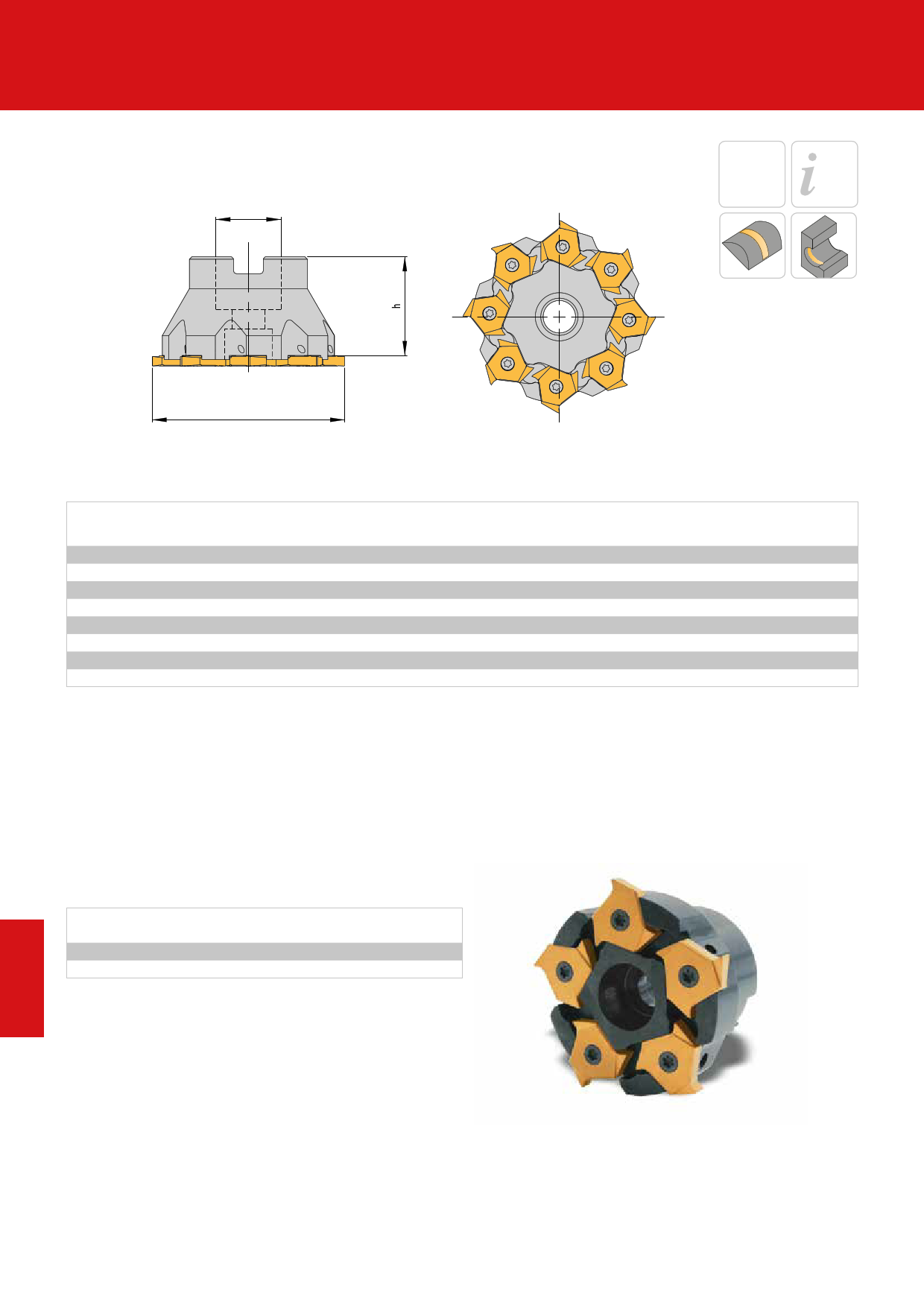

ARNO - каталог фрезерование 2015
Корпусы фрез
95ZA… T31
dA
для размещения заказа - info@arno-tools.ru
Фрезерование канавок
с каналами СОЖ
Страница
128–149
d
Показано правостороннее исполнение
Фрезерная головка с интегрированными каналами подвода СОЖ
Артикул
d dA h z Сменная пластина
95ZA.063R.T31
95ZA.063R.T31/4
95ZA.080R.T31
95ZA.080R.T31/4
95ZA.100R.T31
95ZA.100R.T31/4
95ZA.125R.T31
95ZA.125R.T31/4
63 22 36
5
63 22 36
5
80 27 41
8
80 27 41
8
100 32 46 10
100 32 46 10
125 40 56 14
125 40 56 14
TNMU 31….FL…
TNMU 31….FL…
TNMU 31….FL…
TNMU 31….FL…
TNMU 31….FL…
TNMU 31….FL…
TNMU 31….FL…
TNMU 31….FL…
Примечание: на корпусах 95ZS.../4 применяются пластины TNMU 3140FL, TNMU 3140FL-R20, TNMU 3145FL und TNMU 3150FL
* без внутренней подачи СОЖ
z = Количество пластин
Ширина реза до 5 мм
Ширина реза до 3,5 мм
Зависит от пластины, выбранной
на страницах 240-241
Запасные части
7
Артикул
95ZA….T31
95ZA….T31/4
Зажимной винт
AS0002
AS0002
Отвертка
T5115
T5115
Внимание: Правостороннее исполнение корпуса Левостороннее исполнение пластины
236 ARNO®-Werkzeuge | Фрезерование – Фрезерование канавок
info@arno-tools.ru
www.arno-tools.ru
Размеры указаны в мм
