Указания по применению

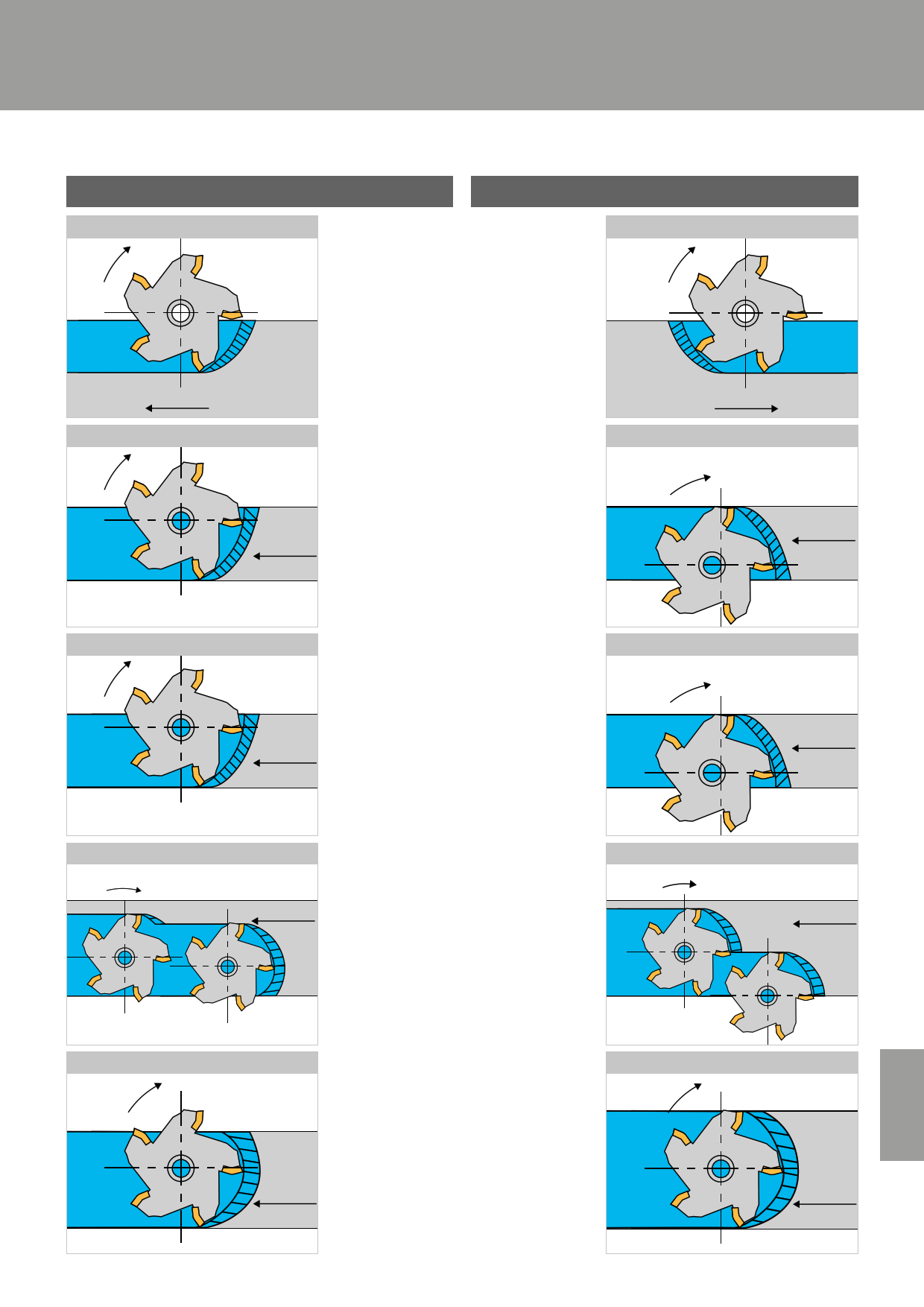

Расположение фрезы
Рекомендуется
Попутное фрезерование
n
Vf
Касательное расположение фрезы
n
Vf
Попутное и встречное
фрезерование
Если станок, патрон и обрабатываемая
деталь позволяют осуществлять попутное
фрезерование, этот метод обработки
является предпочтительным.
Расположение фрезы
В идеале фреза должна выходить
из заготовки по касательной.
Не рекомендуется
Встречное фрезерование
n
Vf
Некасательное расположение фрезы
n
Vf
Касательное расположение детали
n
Vf
Расположение детали
В идеале деталь должна быть закреплена так,
чтобы фреза могла выходить из нее по
касательной по всей длине обработки.
Некасательное расположение детали
n
Vf
Выход по касательной
n
Выход не по касательной
n
Vf Обработка в несколько проходов
Используйте попутное фрезерование или
обеспечьте выход фрезы из материала по
касательной, как показано в примере слева.
Vf
Размер фрезы 20%
n
Размер фрезы
Размер фрезы < 20%
n
При обработке плоскостей диаметр фрезы
должен быть на 20–30 % больше детали.
Vf d1= ae x 1,2 – 1,3
i
Vf
