Указания по применению

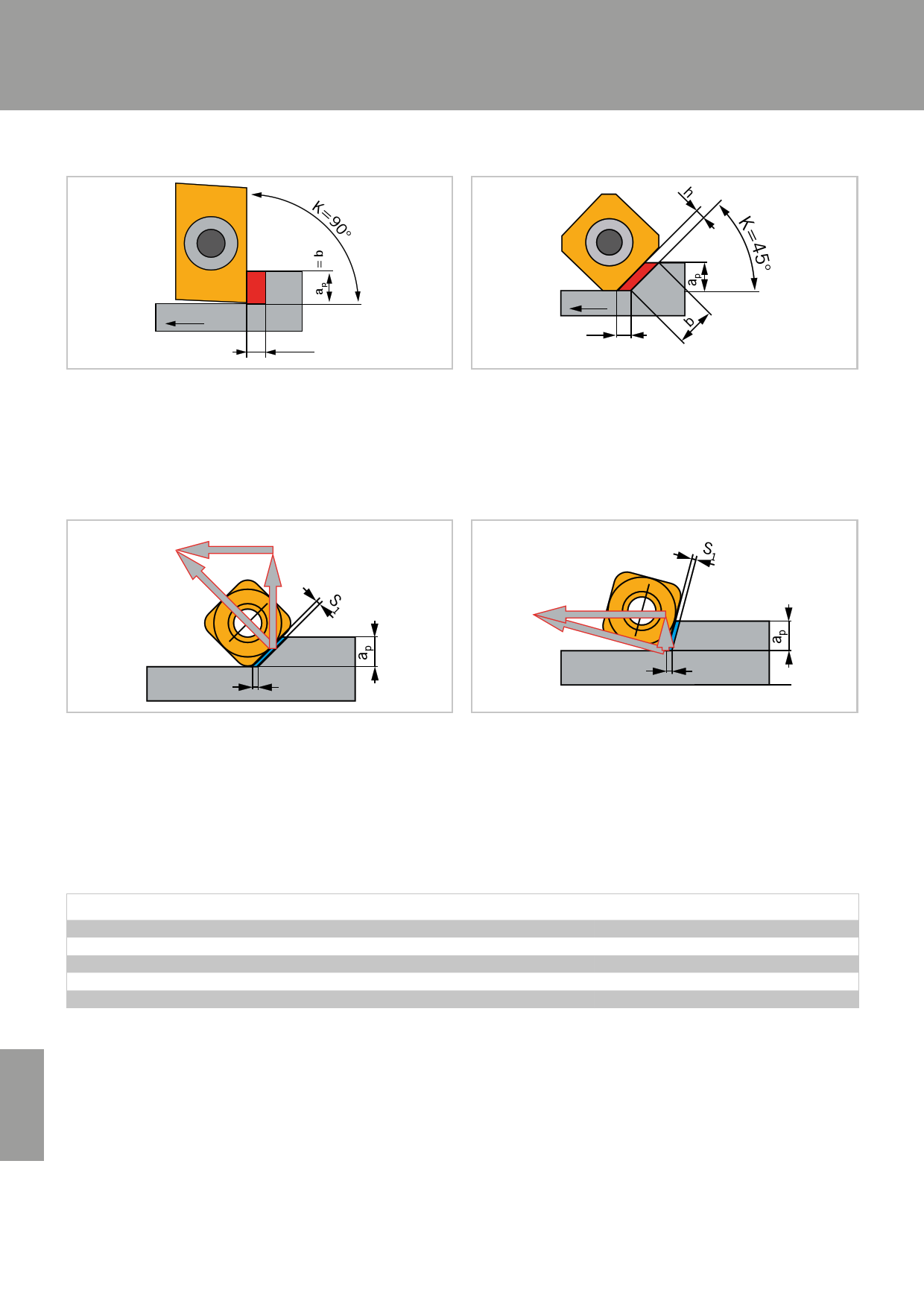

Расчет толщины стружки
K=
Vf
fz=h
Фрезерование при угле инструмента в плане 90°
• Тонкостенные детали
• Слабый зажим детали
• Если необходим угол 90°
Vf
fz
Фрезерование при угле инструмента в плане 45°
• Лучший вариант для общей обработки
• Пониженный уровень вибрации
• Возможен большой объем стружки
Угол инструмента в плане / Усилие резания
Fv
Fp
fz
S1
Fv
Fp
fz
Осевое FP и радиальное FV усилие примерно одинаковы,
поэтому шпиндель испытывает меньшее напряжение.
Равномерное распределение усилий резания увеличивает срок
службы инструмента.
При выборе фрезы с углом >45° осевое усилие FP уменьшается, а
усилие FV увеличивается. Шпиндель испытывает повышенные
напряжения. Нагрузка на режущую кромку возрастает из-за
увеличения толщины стружки.
Выбор угла инструмента в плане влияет на толщину стружки, усилия резания и срок службы инструмента. Уменьшение этого угла приводит к
снижению толщины стружки.
Угол инструмента в плане / средняя толщина стружки hm
Угол инструмента в плане
Подача на зуб
90° fz
75° fz
70° fz
60° fz
45° fz
При уменьшении угла инструмента в плане толщина стружки снижается.
Толщина стружки
fz
0,96 x fz
0,94 x fz
0,86 x fz
0,707 x fz
i
254 ARNO®-Werkzeuge | Фрезерование – Информация
