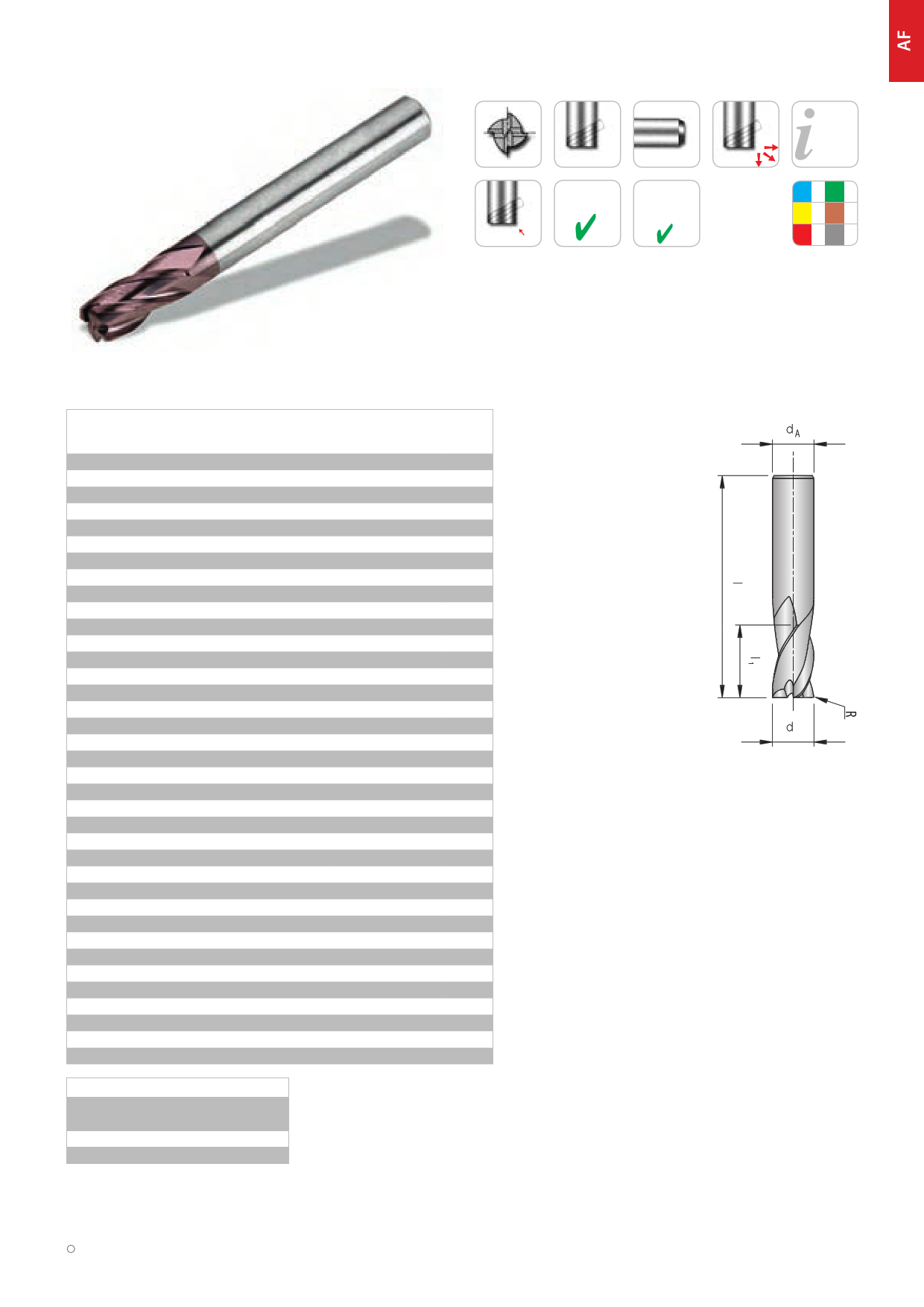

ARNO - каталог монолитный осевой инструмент 2013
Концевые монолитные
твердосплавные фрезы
4 зуба, короткие с радиусом при вершине
для размещения заказа - info@arno-tools.ru
Solid carbide-End mill
4 utes, short design with corner radius
4 30 ° HA
TiAlN
Мелко-
зернистый
Ultra micro
granulation
R
Стр.Page
48 – 55
P N
M S
K H
AF50140-...R...
Хвостовик / Shank
DIN 6535HA
AF50140-020R0,2
AF50140-020R0,3
AF50140-020R0,5
AF50140-025R0,2
AF50140-025R0,3
AF50140-025R0,5
AF50140-030R0,2
AF50140-030R0,3
AF50140-030R0,5
AF50140-030R1,0
AF50140-040R0,2
AF50140-040R0,3
AF50140-040R0,5
AF50140-040R1,0
AF50140-050R0,2
AF50140-050R0,3
AF50140-050R0,5
AF50140-050R1,0
AF50140-060R0,2
AF50140-060R0,3
AF50140-060R0,5
AF50140-060R1,0
AF50140-080R0,5
AF50140-080R1,0
AF50140-080R1,5
AF50140-080R2,0
AF50140-080R2,5
AF50140-100R0,5
AF50140-100R1,0
AF50140-100R1,5
AF50140-100R2,0
AF50140-100R2,5
AF50140-120R0,5
AF50140-120R1,0
AF50140-120R1,5
AF50140-120R2,0
AF50140-120R2,5
Допуск / Tolerance
Режущая часть / Mill
Радиус / Radius
Хвостовик / Shank
d dA l1 l R
2,0 4
4 50 0,2
2,0 4
4 50 0,3
2,0 4
4 50 0,5
2,5 4
5 50 0,2
2,5 4
5 50 0,3
2,5 4
5 50 0,5
3,0 4
6 50 0,2
3,0 4
6 50 0,3
3,0 4
6 50 0,5
3,0 4
6 50 1,0
4,0 4
8 50 0,2
4,0 4
8 50 0,3
4,0 4
8 50 0,5
4,0 4
8 50 1,0
5,0 6
10 50 0,2
5,0 6
10 50 0,3
5,0 6
10 50 0,5
5,0 6
10 50 1,0
6,0 6
12 50 0,2
6,0 6
12 50 0,3
6,0 6
12 50 0,5
6,0 6
12 50 1,0
8,0 8
16 60 0,5
8,0 8
16 60 1,0
8,0 8
16 60 1,5
8,0 8
16 60 2,0
8,0 8
16 60 2,5
10,0 10 20 75 0,5
10,0 10 20 75 1,0
10,0 10 20 75 1,5
10,0 10 20 75 2,0
10,0 10 20 75 2,5
12,0 12 24 75 0,5
12,0 12 24 75 1,0
12,0 12 24 75 1,5
12,0 12 24 75 2,0
12,0 12 24 75 2,5
0
-0,03
±0,03
h6
= Основное применение / Main application
= Допустимое пименение / Suitable
Все размеры указаны в мм / Dimensions in mm
info@arno-tools.ru
www.arno-tools.ru
