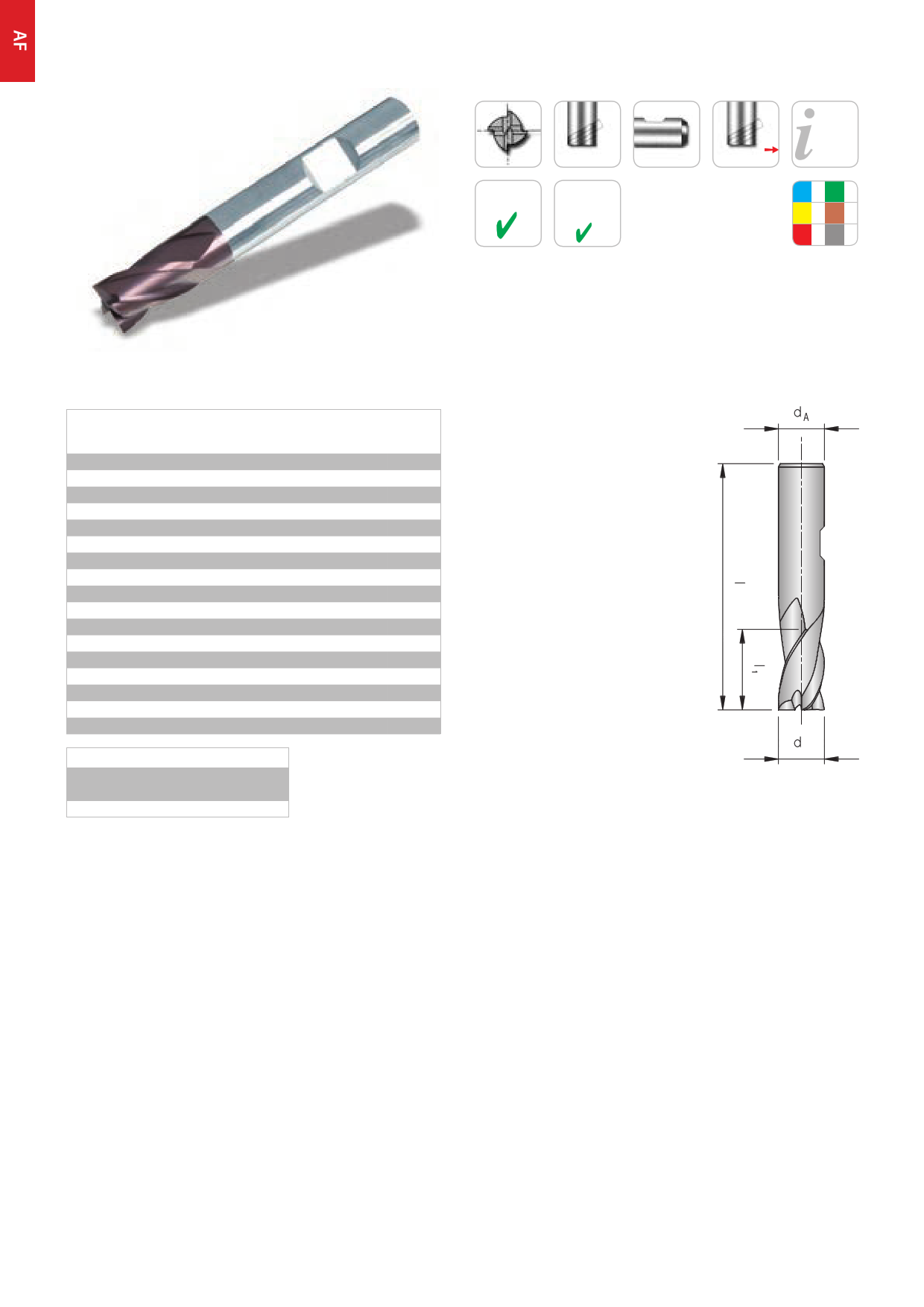

ARNO - каталог монолитный осевой инструмент 2013
Концевые монолитные
твердосплавные фрезы
4 зуба, короткие
для размещения заказа - info@arno-tools.ru
Solid carbide-End mill
4 utes, short design
4
TiAlN
30 °
Мелко-
зернистый
Ultra micro
granulation
HB
Стр.Page
48 – 55
P N
M S
K H
AF60140-... X
Хвостовик / Shank
DIN 6535HB
AF60140-020X
AF60140-025X
AF60140-030X
AF60140-035X
AF60140-040X
AF60140-045X
AF60140-050X
AF60140-060X
AF60140-070X
AF60140-080X
AF60140-090X
AF60140-100X
AF60140-120X
AF60140-140X
AF60140-160X
AF60140-180X
AF60140-200X
Допуск / Tolerance
Режущая часть / Mill
Хвостовик / Shank
d dA l1
l
2,0 6
4 50
2,5 6
4 50
3,0 6
5 50
3,5 6
6 50
4,0 6
8 54
4,5 6
8 54
5,0 6
9 54
6,0 6 10 54
7,0 8 11 58
8,0 8 12 58
9,0 10 13 66
10,0 10 14 66
12,0 12 16 73
14,0 14 18 75
16,0 16 22 82
18,0 18 24 84
20,0 20 26 92
0
-0,03
h6
42 ARNO®- Werkzeuge | Специальные цены
info@arno-tools.ru
www.arno-tools.ru
= Основное применение / Main application
= Допустимое применение / Suitable
Все размеры указаны в мм / Dimensions in mm
