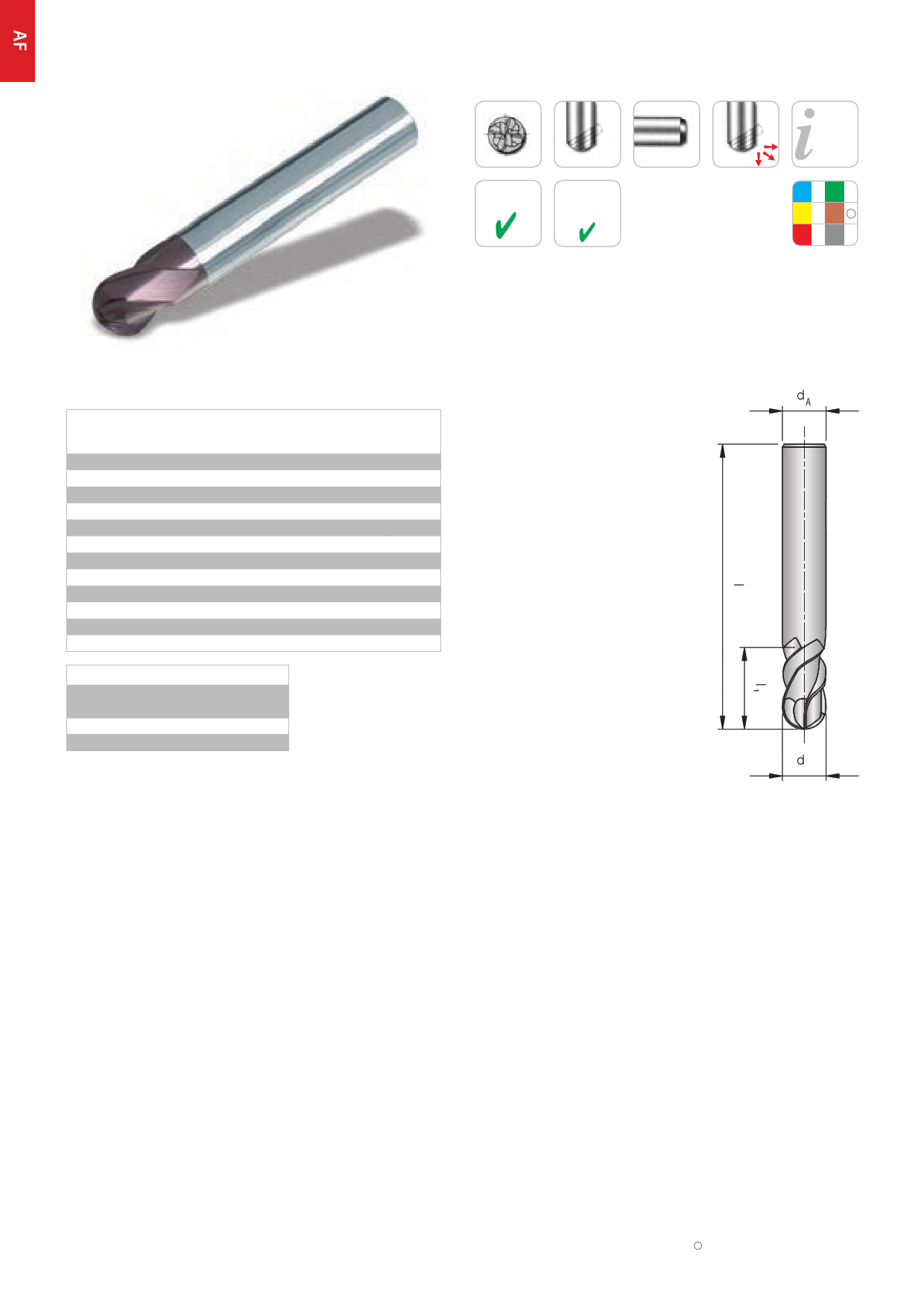

Монолитные фрезы со сферическим концом Solid carbide Ball-nose milling cutter
4 зуба, короткие
4 utes, short design
4
TiAlN
30 °
Мелко-
зернистый
Ultra micro
granulation
HA
Стр.Page
48 – 55
P N
M S
K H
AF 5 0 3 4 0 -. . .
Хвостовик / Shank
DIN 6535HA
AF 5 0 3 4 0 -0 2 0
AF50340-030
AF50340-040
AF50340-050
AF50340-060
AF50340-080
AF50340-100
AF50340-120
AF50340-140
AF50340-160
AF50340-180
AF50340-200
Допуск / Tolerance
Режущая часть / Mill
Радиус / Radius
Хвостовик / Shank
d dA l1
2,0 6
3,0 6
4,0 6
5,0 6
6,0 6
8,0 8
10,0 10
12,0 12
14,0 14
16,0 16
18,0 18
20,0 20
4
4
6
7
7
9
10
14
14
16
18
20
l
48
48
50
51
51
59
60
71
71
76
76
82
0
-0,03
±0,02
h6
