Держатели для SA-модулей с KMH-держателем (VDI)

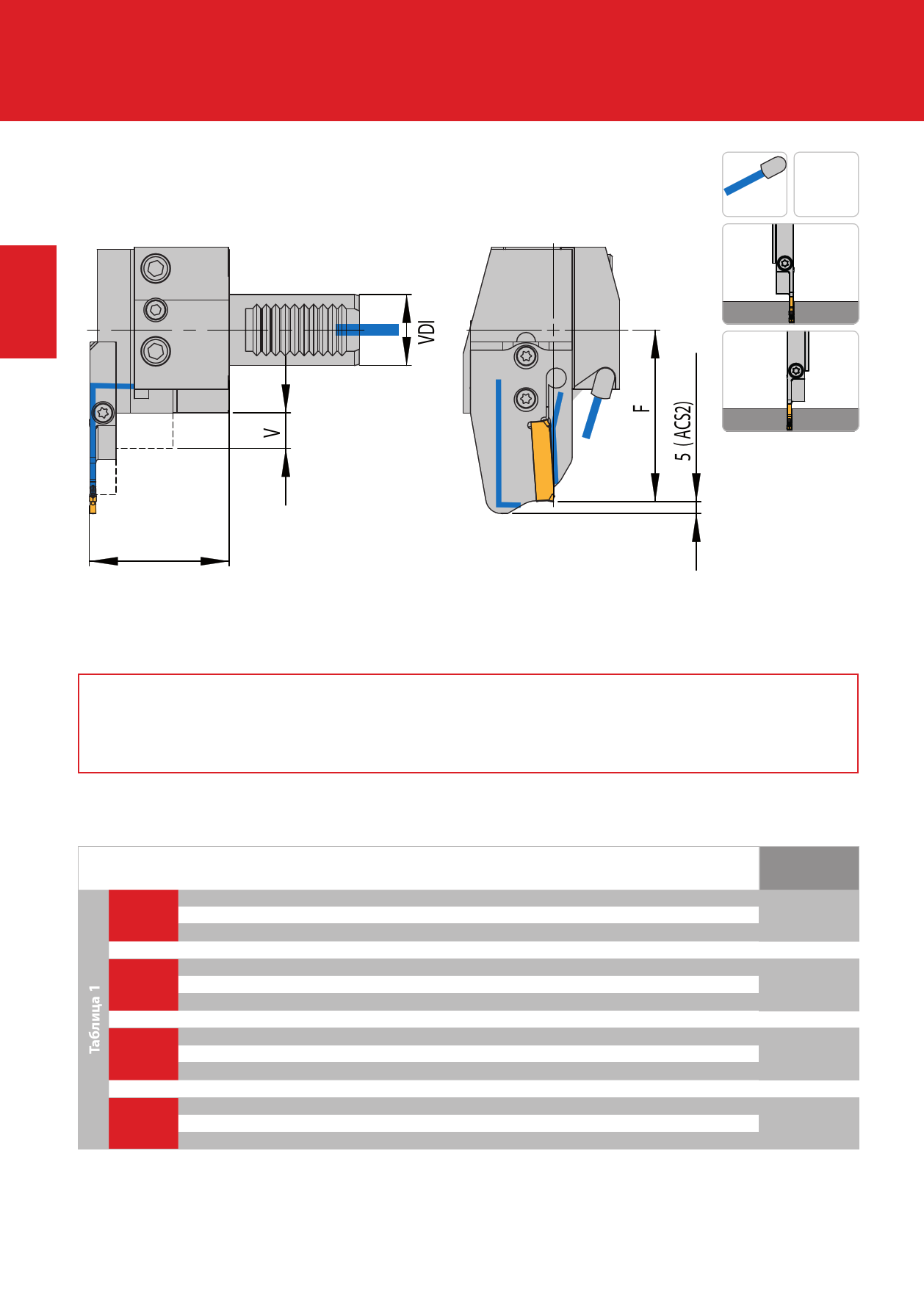

HSA-7-ACS-UN с KMH01 – Форма B
1
AKL
SA
форсунка
3
ACS
R
L
Показано правостороннее
исполнение
ПРИМЕЧАНИЕ
Пожалуйста, выбирайте KMH-держатель (VDI), соответствующий ему держатель модуля и тип модуля
из таблицы 1.
Держатель HSA-7-ACS-UN и KMH-держатель – Форма B
Форма VDI HShank AKL
25 16 49.0
B1 30 20 59.0
40 25 63.0
V*
15
17
22
KMH-держатель (VDI)
KMH01-B1-25x16x30-IK
KMH01-B1-30x20x40-IK
KMH01-B1-40x25x44-IK
25 16 49.0 15
KMH01-B2-25x16x30-IK
B2 30 20 59.0 17 KMH01-B2-30x20x40-IK
40 25 63.0 22
KMH01-B2-40x25x44-IK
25 16 49.0 15
KMH01-B3-25x16x30-IK
B3 30 20 59.0 17 KMH01-B3-30x20x40-IK
40 25 63.0 22
KMH01-B3-40x25x44-IK
25 16 49.0 15
KMH01-B4-25x16x30-IK
B4 30 20 59.0 17 KMH01-B4-30x20x40-IK
40 25 63.0 22
KMH01-B4-40x25x44-IK
*Вылет держателя модуля в держателе может быть увеличен на величину V.
Подвод СОЖ гарантируется во всём диапазоне регулировки. Величина F изменяется соответственно.
Примечание. Держатель HSA-7... поставляется без модуля.
Держатель SA-Модуля
HSA 71629L-ACS-UN
HSA 72032L-ACS-UN
HSA 72536L-ACS-UN
HSA 71629R-ACS-UN
HSA 72032R-ACS-UN
HSA 72536R-ACS-UN
HSA 71629R-ACS-UN
HSA 72032R-ACS-UN
HSA 72536R-ACS-UN
HSA 71629L-ACS-UN
HSA 72032L-ACS-UN
HSA 72536L-ACS-UN
Тип модуля
MSA-SL-..
MSA-SR-..
MSA-SR-..
MSA-SL-..
