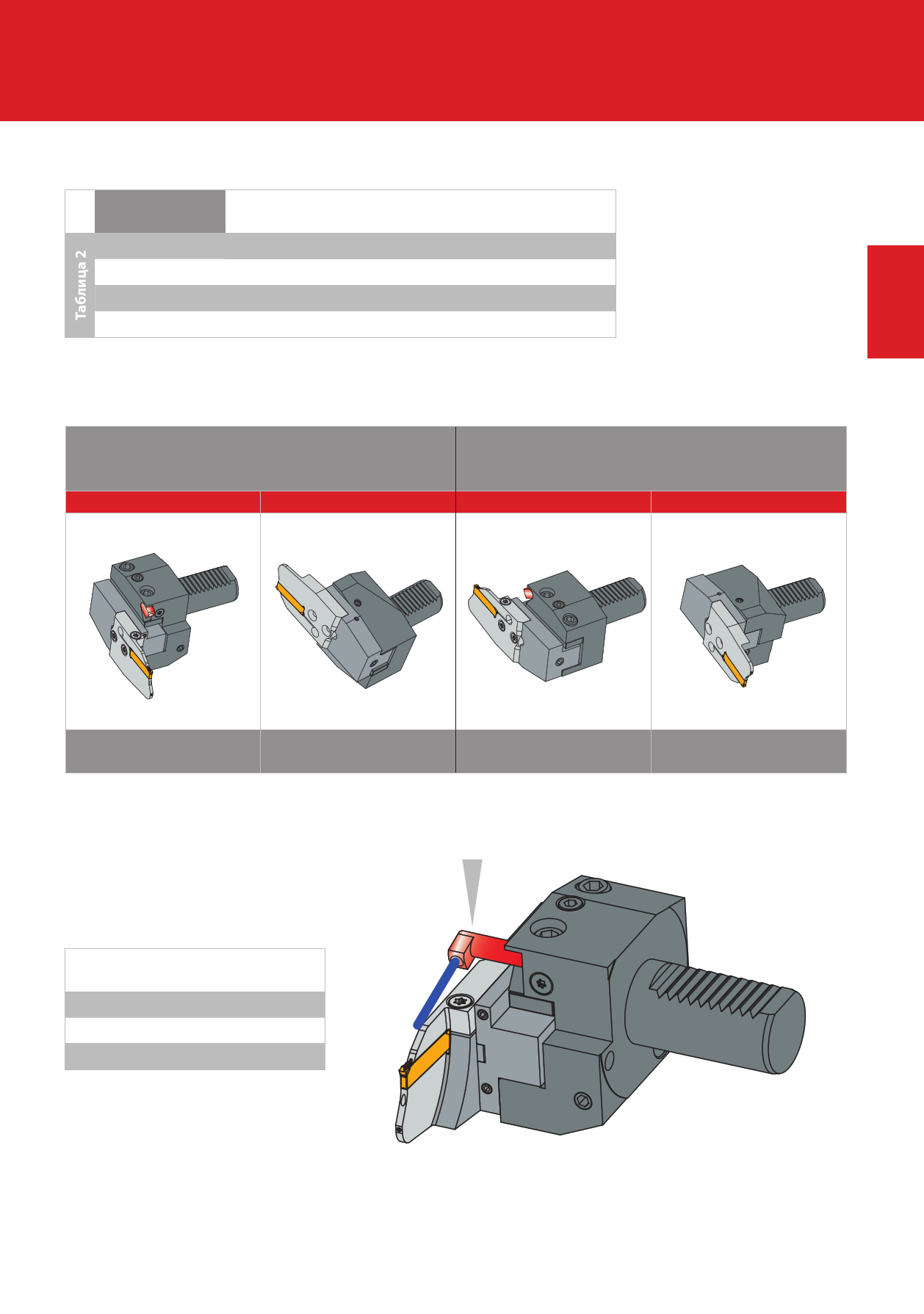

Держатели для SA-модулей с KMH-держателем (VDI)
SA
Модуль MSA-…
Тип модуля
MSA-..-..-32
MSA-..-..-44
MSA-..-..-52
MSA-..-..-65
F VDI25
52.0
57.0
67.5
67.5
F VDI30
57.0
62.0
72.5
72.5
F VDI40
64.5
69.5
80.0
80.0
1
Варианты монтажа
Держатель KMH01-B … с левосторонним Держатель KMH01-B … с правосторонним
держателем и левосторонним модулем держателем и правосторонним модулем
KMH01-B1 …
KMH01-B4 …
KMH01-B2 …
KMH01-B3 …
Прямой монтаж
Перевёрнутый монтаж
Дополнительная СОЖ
Если необходимо обеспечить
дополнительную внешнюю подачу
СОЖ, используйте форсунку.:
VDI Форсунка
25 KMD0540
30 KMD0845
40 KMD0845
Прямой монтаж
Перевёрнутый монтаж
Все размеры указаны в мм
