ARNO - каталог обработка канавок и отрезка 2016
для размещения заказа - info@arno-tools.ru

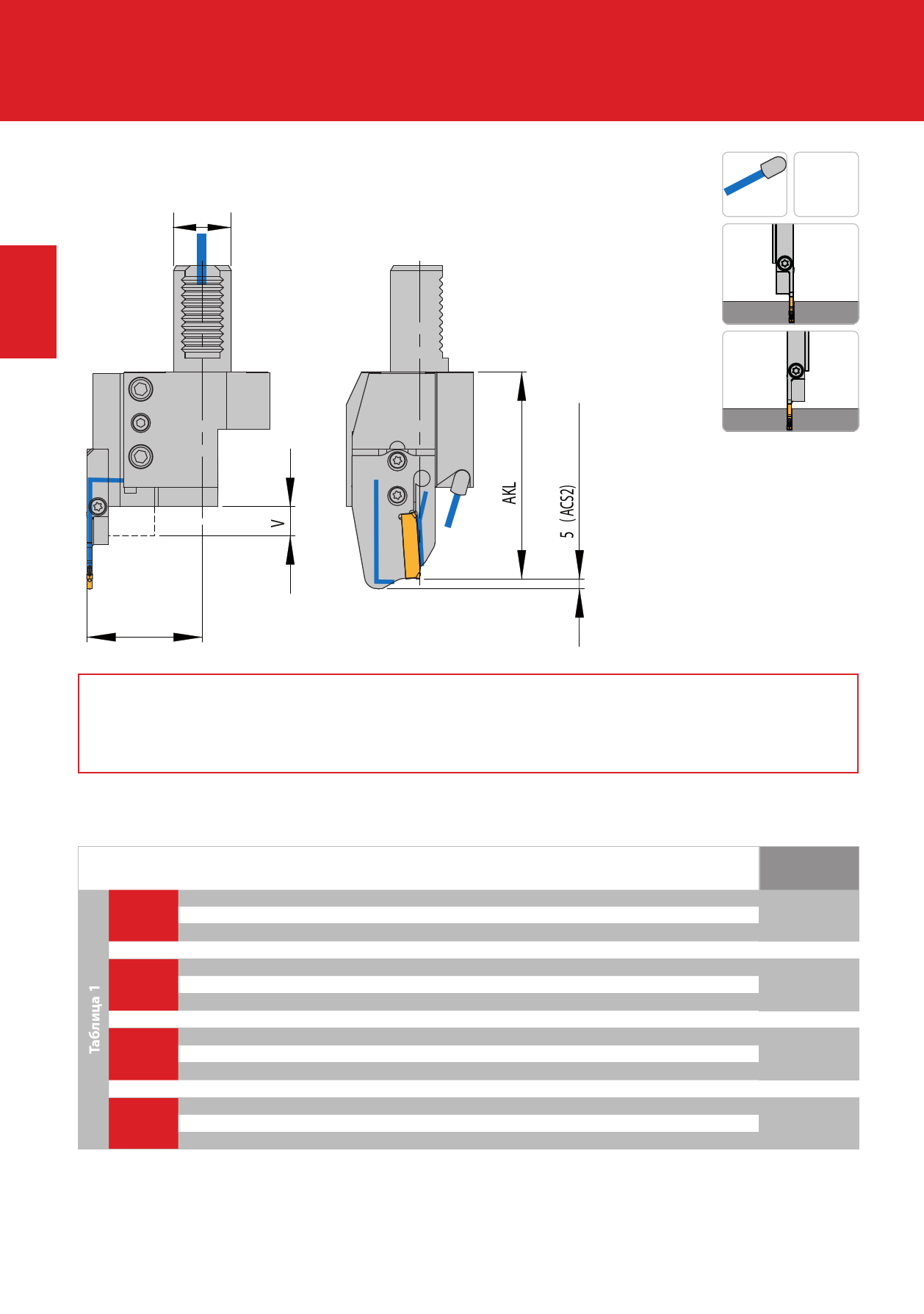

Держатели для SA-модулей с KMH-держателем (VDI)
HSA-7-ACS-UN с KMH01 – Форма C
VDI
1
SA
форсунка
3
ACS
R
L
Показано правостороннее
исполнение
F
ПРИМЕЧАНИЕ
Пожалуйста, выбирайте KMH-держатель (VDI), соответствующий ему держатель модуля и тип модуля из
таблицы 1.
Держатель HSA-7-ACS-UN и KMH держатель – Форма C
Тип
VDI
HХвостовика
AKL
V*
25 16 49.0 15
B1 30 20 59.0 17
40 25 63.0 22
KMH-держатель (VDI)
KMH01-C1-25x16-IK
KMH01-C1-30x20-IK
KMH01-C1-40x25-IK
25 16 49.0 15
B2 30 20 59.0 17
40 25 63.0 22
KMH01-C2-25x16-IK
KMH01-C2-30x20-IK
KMH01-C2-40x25-IK
25 16 49.0 15
B3 30 20 59.0 17
40 25 63.0 22
KMH01-C3-25x16-IK
KMH01-C3-30x20-IK
KMH01-C3-40x25-IK
25 16 49.0 15
B4 30 20 59.0 17
40 25 63.0 22
* Вылет держателя модуля в держателе может быть увеличен на величину V.
Подвод СОЖ гарантируется во всём диапазоне регулировки. Величина AKL изменяется соответственно.
Примечание. Держатель HSA-7... поставляется без модуля.
KMH01-C4-25x16-IK
KMH01-C4-30x20-IK
KMH01-C4-40x25-IK
Держатель SA-Модуля
HSA 71629R-ACS-UN
HSA 72032R-ACS-UN
HSA 72536R-ACS-UN
HSA 71629L-ACS-UN
HSA 72032L-ACS-UN
HSA 72536L-ACS-UN
HSA 71629L-ACS-UN
HSA 72032L-ACS-UN
HSA 72536L-ACS-UN
HSA 71629R-ACS-UN
HSA 72032R-ACS-UN
HSA 72536R-ACS-UN
Тип модуля
MSA-SR-..
MSA-SL-..
MSA-SL-..
MSA-SR-..
50 ARNO®-Werkzeuge | Отрезка и обработка канавок – SA – Отрезные системы
info@arno-tools.ru
www.arno-tools.ru
Все размеры указаны в мм
