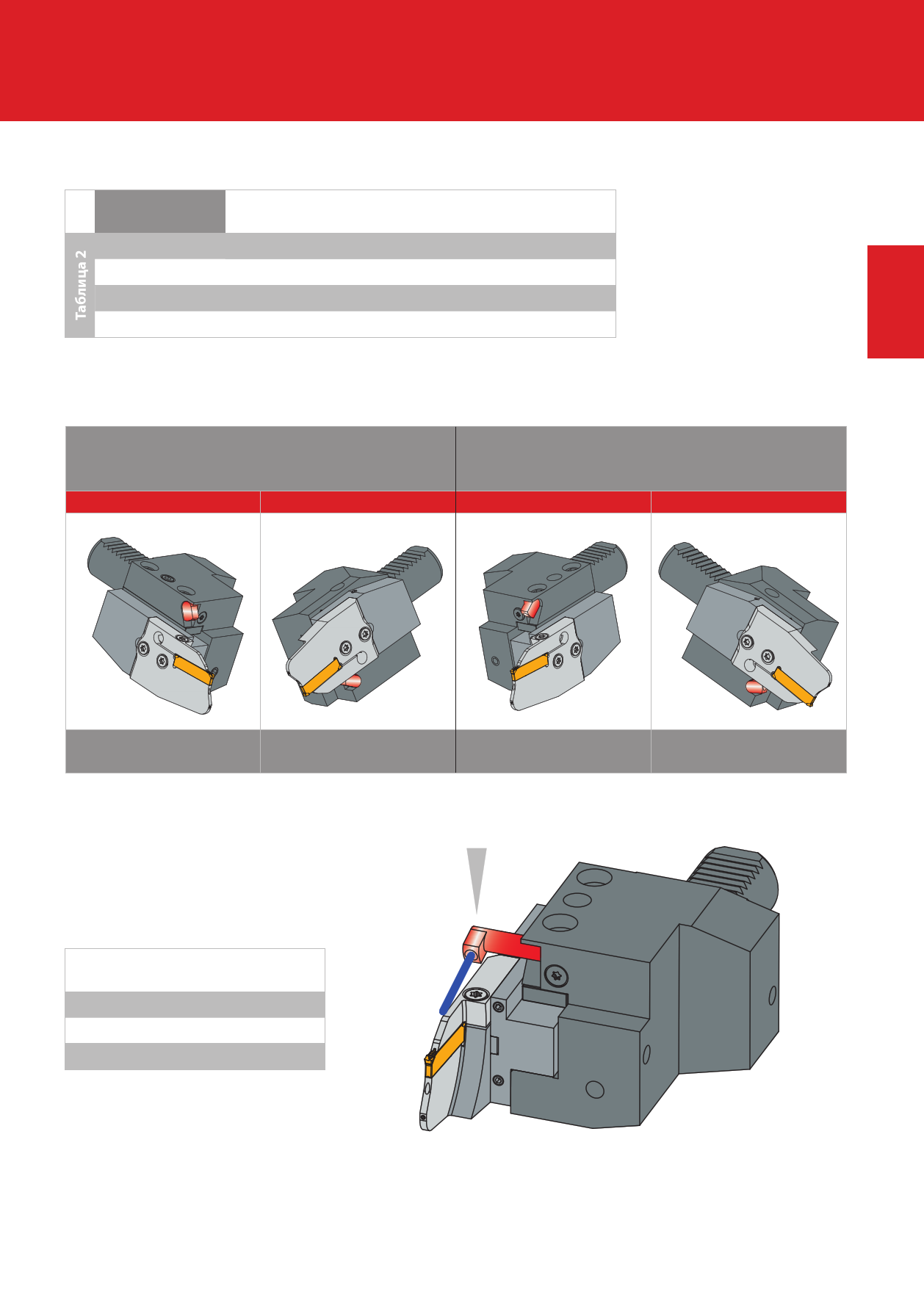

Держатели для SA-модулей с KMH-держателем (VDI)
SA
Модуль MSA-…
Тип модуля
MSA-..-..-32
MSA-..-..-44
MSA-..-..-52
MSA-..-..-65
FVDI25
77.0
82.0
92.5
92.5
FVDI30
92.0
97.0
107.5
107.5
FVDI40
107.0
112.0
122.5
122.5
1
Варианты монтажа
Держатель KMH01-C … с левостороннимДержатель KMH01-C … с правосторонним
держателем и левосторонним модулем держателем и правосторонним модулем
KMH01-C2 …
KMH01-C3 …
KMH01-C1 …
KMH01-C4 …
Прямой монтаж
Перевёрнутый монтаж
Дополнительная СОЖ
Если необходимо обеспечить
дополнительную внешнюю подачу
СОЖ, используйте форсунку.
VDI Форсунка
25 KMD0540
30 KMD0845
40 KMD0845
Прямой монтаж
Перевёрнутый монтаж
Все размеры указаны в мм
