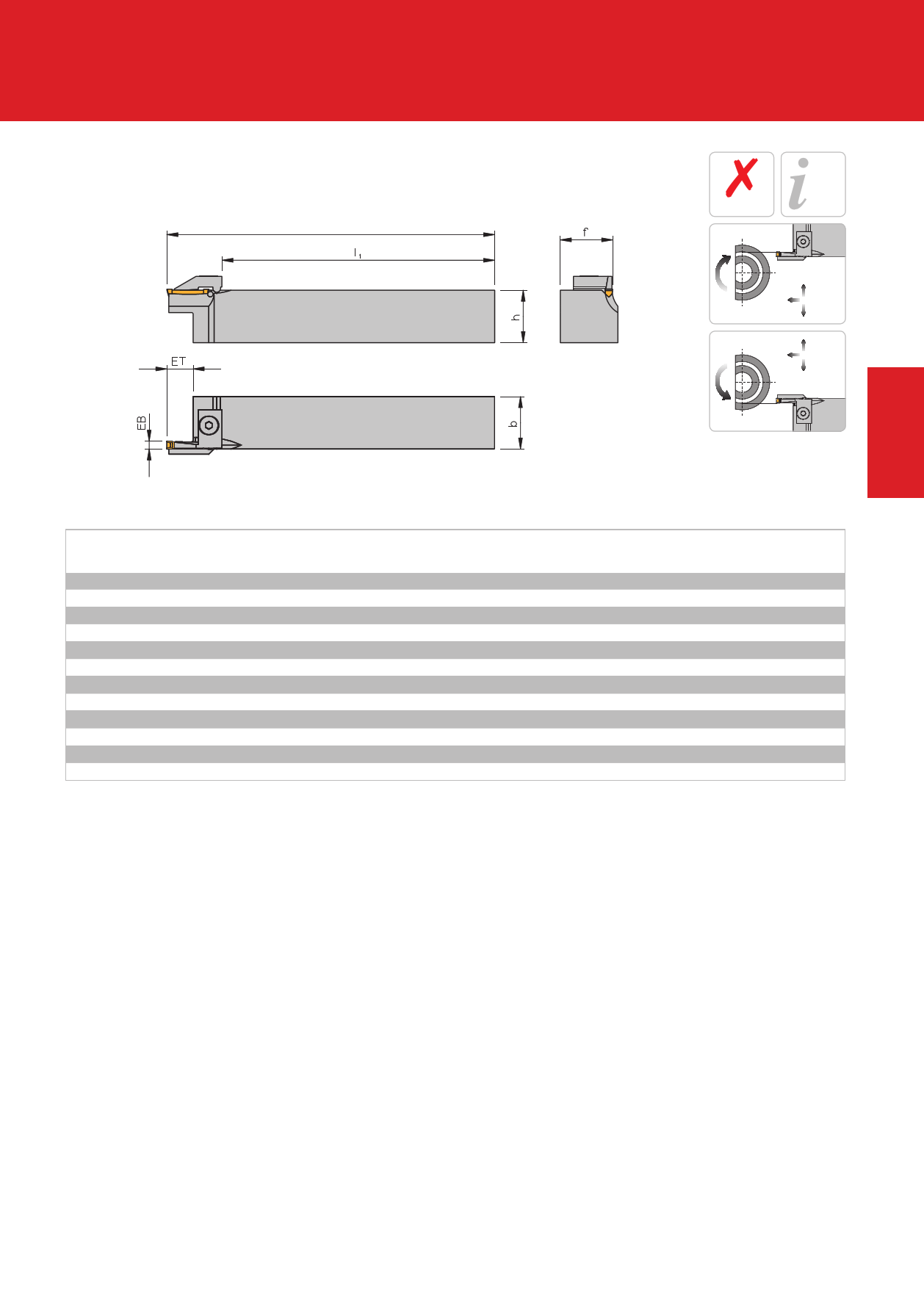

Обработка наружных канавок
Обработка торцевых канавок диаметром 15-25 мм
Прямые державки
L
без подвода
СОЖ
Страница
142 – 150
R
L
Показано правостороннее
исполнение
Базовые державки и комплектующие
Артикул
71216-2-1520 R/L
71216-2-2025 R/L
71616-2-1520 R/L
71616-2-2025 R/L
72020-2-1520 R/L
72020-2-2025 R/L
71216-3-1520 R/L
71216-3-2025 R/L
71616-3-1520 R/L
71616-3-2025 R/L
72020-3-1520 R/L
72020-3-2025 R/L
Наружный
диаметр первого
врезания
EB
ET
h
b
L
l1
f Прижим
Применяемая
пластина
Винт
15 – 20
2 6 12 16 90 73 16 KAM2 R/L 212....
T 154
20 – 25
2 6 12 16 90 73 16 KAM2 R/L 212....
T 154
15 – 20
2 6 16 16 110 93 16 KAM2 R/L 212....
T 154
20 – 25
2 6 16 16 110 93 16 KAM2 R/L 212....
T 154
15 – 20
2 6 20 20 125 108 20 KAM2 R/L 212....
T 154
20 – 25
2 6 20 20 125 108 20 KAM2 R/L 212....
T 154
15 – 20
3 9 12 16 90 69 16 KAM3 R/L 316....
T 154
20 – 25
3 9 12 16 90 69 16 KAM3 R/L 316....
T 154
15 – 20
3 9 16 16 110 89 16 KAM3 R/L 316....
T 154
20 – 25
3 9 16 16 110 89 16 KAM3 R/L 316....
T 154
15 – 20
3 9 20 20 125 104 20 KAM3 R/L 316....
T 154
20 – 25
3 9 20 20 125 104 20 KAM3 R/L 316....
T 154
Примечание. Для регулировки высоты установки инструмента следует использовать размер h, т. к. конструктивно режущая кромка пластины расположена выше линии центров.
Базовая державка поставляется в комплекте с винтами и ключом, опорный модуль и прижим в комплект поставки не входят.
Ключ
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
2
Все размеры указаны в мм
