ARNO - каталог обработка канавок и отрезка 2016
для размещения заказа - info@arno-tools.ru
Базовые державки и комплектующие
Обработка наружных канавок
Обработка торцевых канавок диаметром 15-25 мм
Угловые державки
без подвода
СОЖ
Страница
142 – 150
R
2

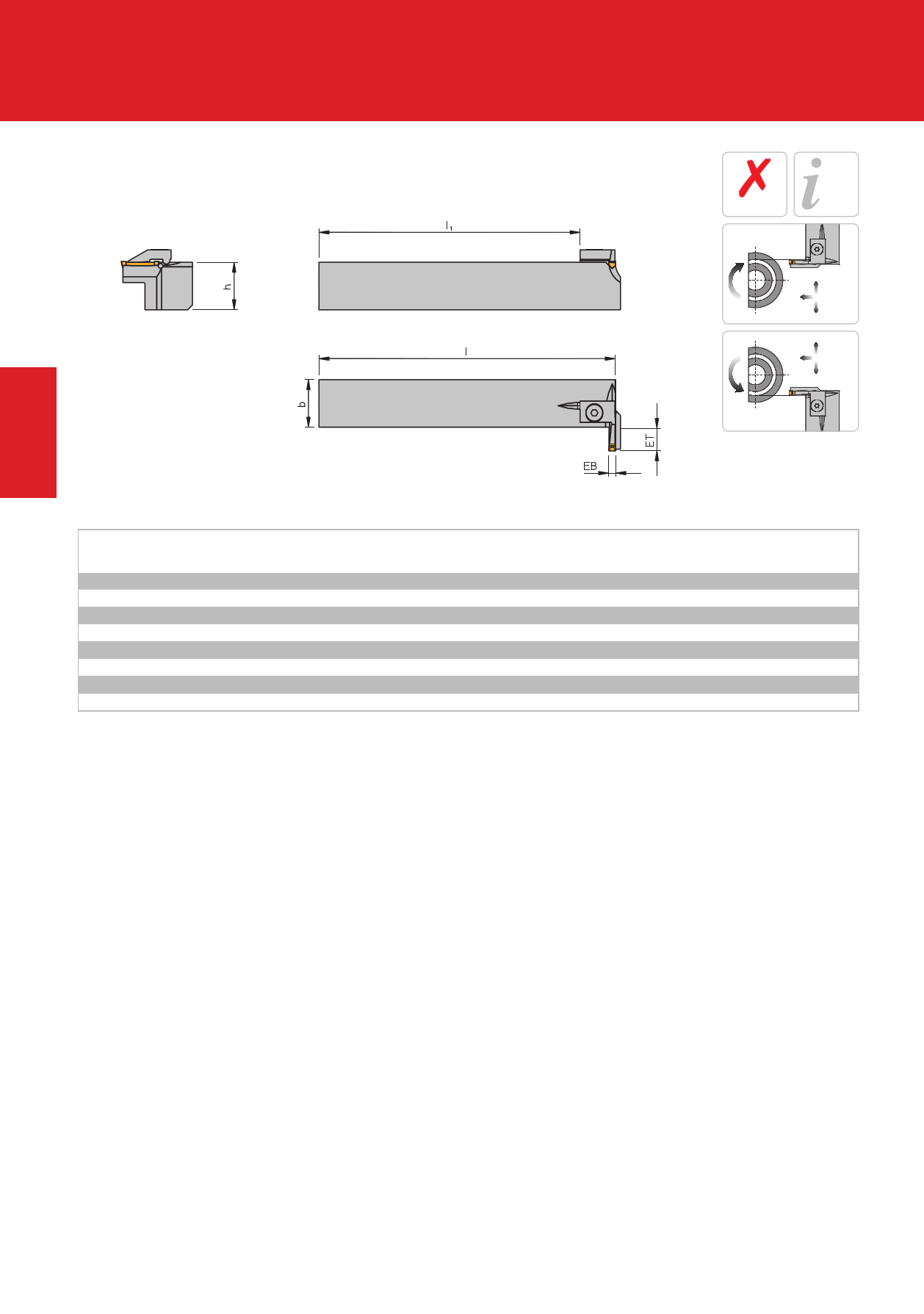

Показано правостороннее
исполнение
L
Базовые державки и комплектующие
Артикул
11616-2-1520 R/L
11616-2-2025 R/L
12020-2-1520 R/L
12020-2-2025 R/L
11616-3-1520 R/L
11616-3-2025 R/L
12020-3-1520 R/L
12020-3-2025 R/L
Наружный
диаметр первого
врезания
EB
ET
h
b
l
l1
Прижим
Применяемая
пластина
Винт
15 – 20
2 6 16 16 110 93 KAM2 R/L 212....
T 154
20 – 25
2 6 16 16 110 93 KAM2 R/L 212....
T 154
15 – 20
2 6 20 20 125 108 KAM2 R/L 212....
T 154
20 – 25
2 6 20 20 125 108 KAM2 R/L 212....
T 154
15 – 20
3 9 16 16 110 93 KAM3 R/L 316....
T 154
20 – 25
3 9 16 16 110 93 KAM3 R/L 316....
T 154
15 – 20
3 9 20 20 125 108 KAM3 R/L 316....
T 154
20 – 25
3 9 20 20 125 108 KAM3 R/L 316....
T 154
Примечание. Для регулировки высоты установки инструмента следует использовать размер h, т. к. конструктивно режущая кромка пластины расположена выше линии центров.
Базовая державка поставляется в комплекте с винтами и ключом, опорный модуль и прижим в комплект поставки не входят.
Ключ
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
98 ARNO®-Werkzeuge | Отрезка и обработка канавок – NC – Система обработки канавок
info@arno-tools.ru
www.arno-tools.ru
Все размеры указаны в мм
