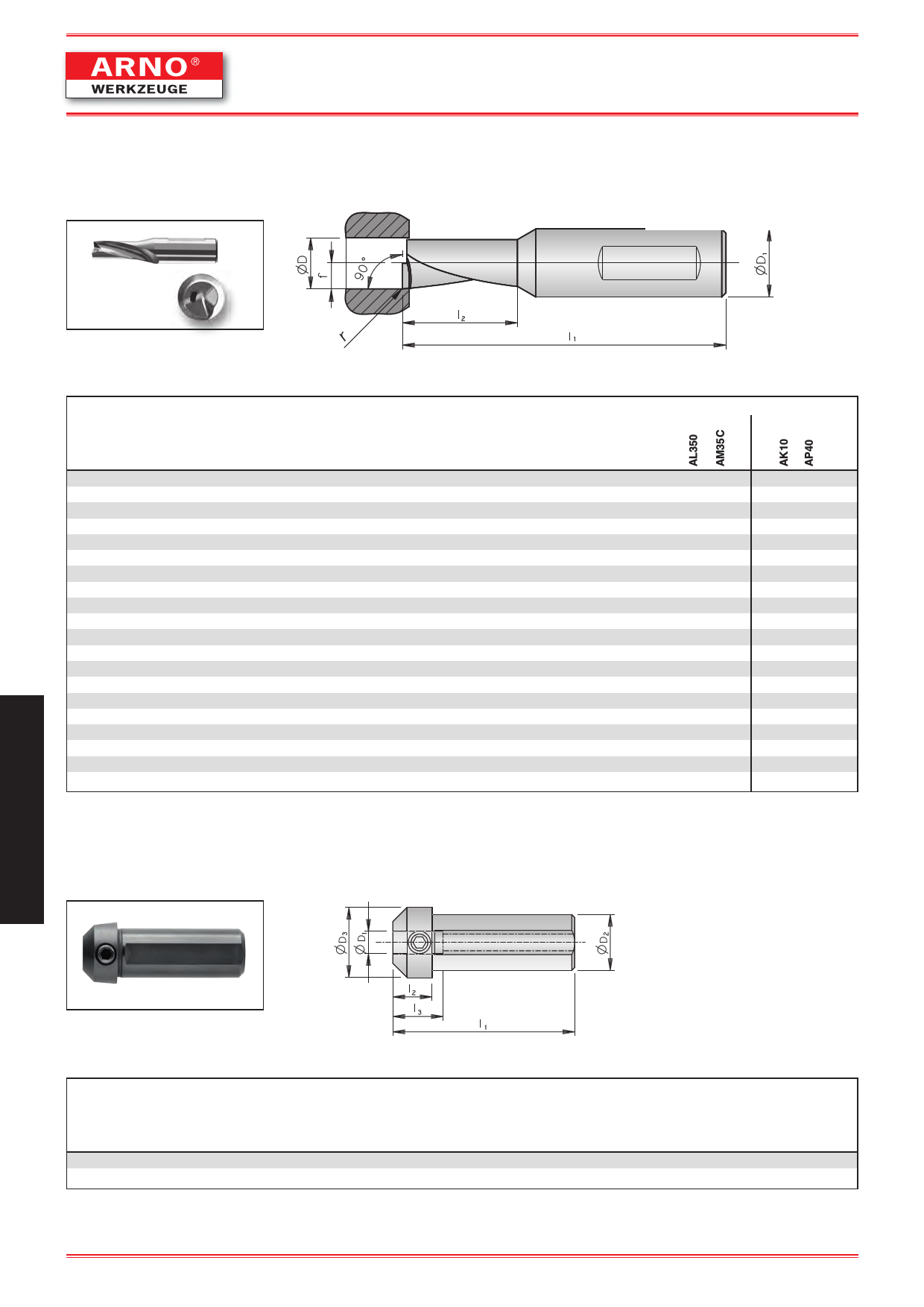

SHARK-CUT® Mini - Мини
Монолитные твердосплавные резцы с внутренним подводом СОЖ
Solid carbide cutter with internal cooling supply
Outil carbure monobloc avec arrosage interne
2,25 x D 4 - 8 mm
4 x D 4 - 8 mm
r
Резцы / Holder / Porte-outil
Обозначение
Designation
Dsignation
D
D1
l1
l2
f
Показано правостороннее исполнение
Right-hand execution shown
Outil reprsent droite
Сплавы / Grades / Nnuance
r с покрытием / coated /
revtu
без покрытия / uncoated /
non-revtu
SC 04 R/L -009SP
SC 04 R/L -009SP-ALU
SC 04 R/L -016SP
SC 04 R/L -016SP-ALU
SC 05 R/L -011SP
SC 05 R/L -011SP-ALU
SC 05 R/L -020SP
SC 05 R/L -020SP-ALU
SC 06 R/L -013SP
SC 06 R/L -013SP-ALU
SC 06 R/L -024SP
SC 06 R/L -024SP-ALU
SC 07 R/L -015SP
SC 07 R/L -015SP-ALU
SC 07 R/L -028SP
SC 07 R/L -028SP-ALU
SC 08 R/L -018SP
SC 08 R/L -018SP-ALU
SC 08 R/L -032SP
SC 08 R/L -032SP-ALU
4 6 35 9,00 2,0 0,2
4 6 35 9,00 2,0 0,2
4 6 41 16,00 2,0 0,2
4 6 41 16,00 2,0 0,2
5 6 37 11,25 2,5 0,2
5 6 37 11,25 2,5 0,2
5 6 45 20,00 2,5 0,2
5 6 45 20,00 2,5 0,2
6 8 38 13,50 3,0 0,2
6 8 38 13,50 3,0 0,2
6 8 49 24,00 3,0 0,2
6 8 49 24,00 3,0 0,2
7 8 42 15,75 3,5 0,2
7 8 42 15,75 3,5 0,2
7 8 53 28,00 3,5 0,2
7 8 53 28,00 3,5 0,2
8 8 45 18,00 4,0 0,2
8 8 45 18,00 4,0 0,2
8 8 57 32,00 4,0 0,2
8 8 57 32,00 4,0 0,2
Адаптер
Holder
5 Adaptateur
Держатели / Holder / Porte-outil
Обозначение
Designation
Dsignation
Винт
D1
D2
D3
l1
l2
l3
Clamping screw
vis de serrage
SC AD20-06
SC AD20-08
6 20
8 20
25 65 14 18 7897990
25 65 14 18 7897990
164
Размеры указаны в мм
Dimensions in mm
Toutes les dimensions en mm
