SHARK-CUT® Standard - Стандартные
Сверление отверстий размерами до / Drilling depth up to / Profondeur de perage jusqu
1,5 x D 8 - 32 mm
Державки / Holder / Porte-outil
Обозначение
Designation
Dsignation
D
D1
SC08R/L-0012G-04 *
SC10R/L-0015G-05
SC12R/L-0018G-06
SC14R/L-0021G-07
SC16R/L-0024G-08
SC18R/L-0027G-09
SC20R/L-0030G-10
SC25R/L-0038G-13
SC32R/L-0048G-17
8
10
12
14
16
18
20
25
32
* Правосторонняя державка - правосторонняя пластина
Левосторонняя державка - левосторонняя пластина
12
12
16
16
20
25
25
32
40
* Right-hand holder - Right-hand indexable insert
Left-hand holder - Left-hand indexable insert.
* Outil droite- plaquette droite
Porte-outil gauche –plaquette gauche
D2
-
-
-
-
-
-
-
-
-

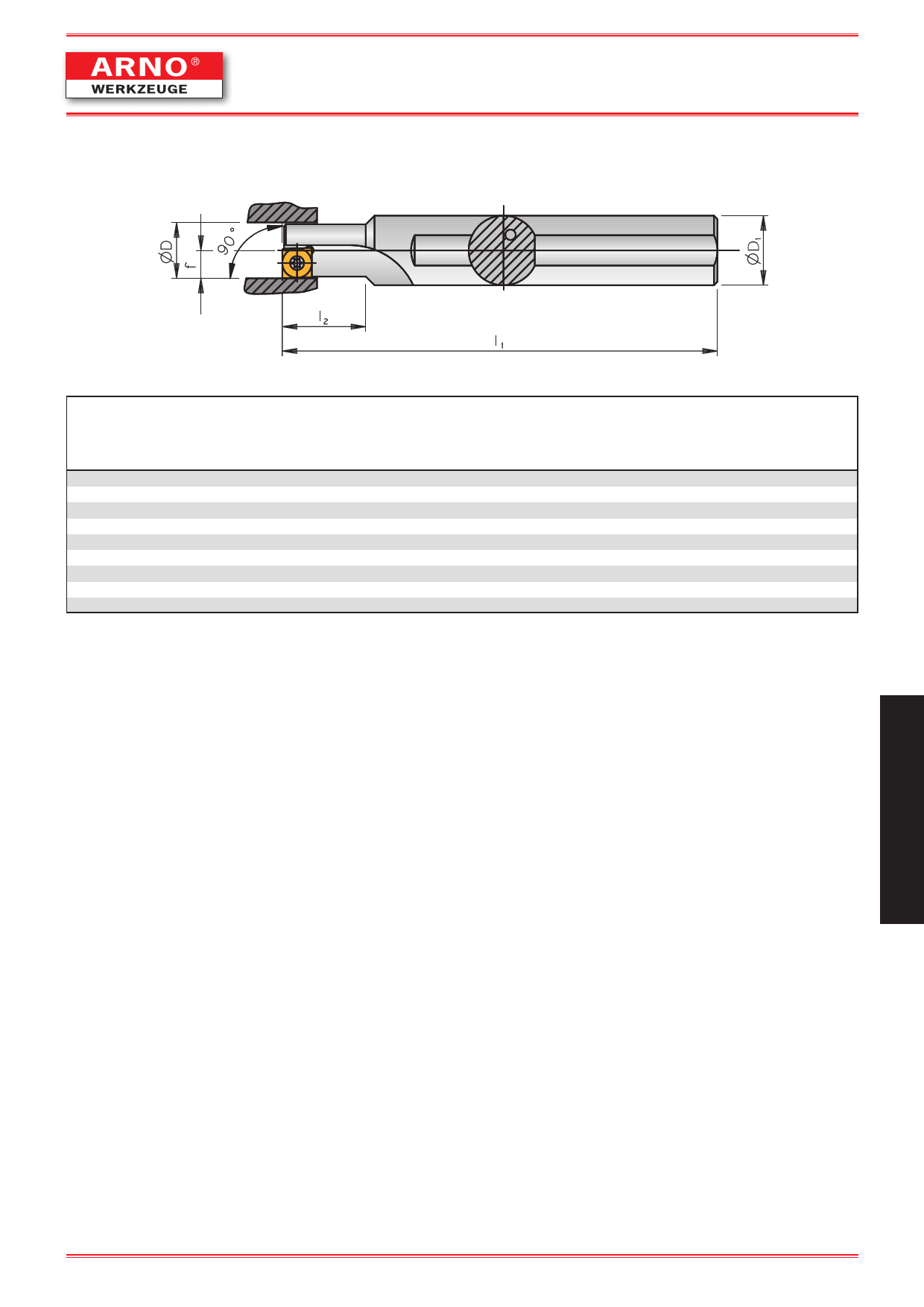

Показано правостороннее исполнение
Right-hand execution shown
Outil reprsent droite
l1 l2 f
Пластины
Inserts
Plaquettes
80 12,0
4,0
90 15,0
5,0
100 18,0
6,0
110 21,0
7,0
125 24,0
8,0
135 27,0
9,0
150 30,0 10,0
180 37,5 12,5
200 48,0 16,0
LPET / LPNT 0401....
LPET / LPNT 0502....
LPET / LPNT 0602....
LPET / LPNT 0703....
LPET / LPNT 0803....
LPET / LPNT 09T3....
LPET / LPNT 10T3....
LPET / LPNT 1304....
LPET / LPNT 1705....
ИНФОРМАЦИЯ:
Державка комплектуется винтами и набором
запасных винтов, но поставляется без ключа.
INFORMATION:
Holder will be supplied with clamping screws
and spare screws, however without key.
NOTE:
Les outils sont fournis avec les vis de serrage et les
vis de rechange mais sans la cl
Примечание:
Remark:
Note:
Комплекты запасных частей на стр. 191.
Spare parts and accessories see page 191.
Pices de rechange et accessoires voir page 191
5
165
Размеры указаны в мм
Dimensions in mm
Toutes les dimensions en mm
