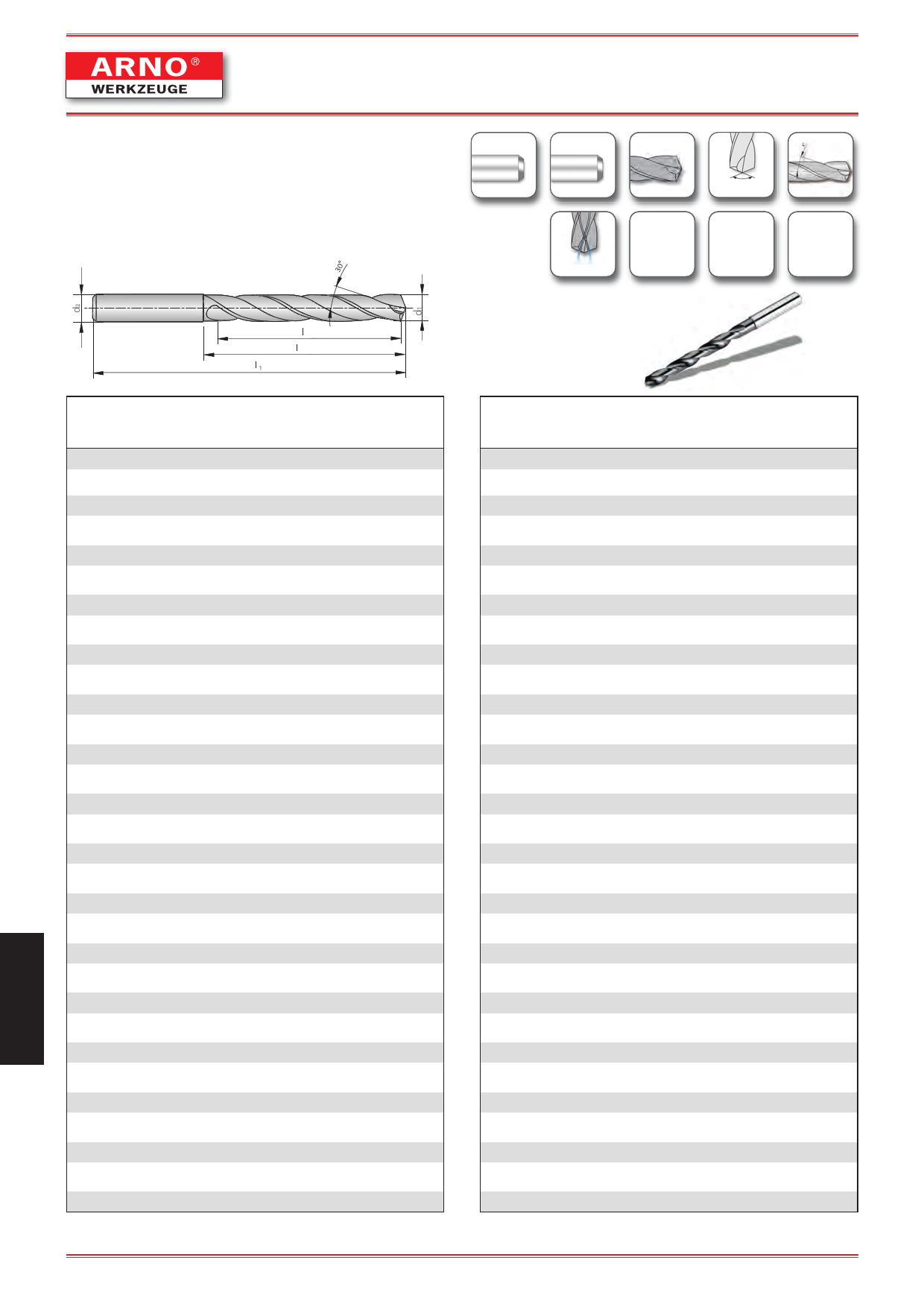

Сверла PM-HSS
Power metal drills
Foret PM-HSS
Длинные
short design
srie courte
7xD
Без каналов для подвода СОЖ
without internal coolant supply
sans arrosage interne
Порошковая быстрорежущая сталь PM-HSS /
powder metal drill / poudre dacier rapide
h6 HA m7 135° 30°
ohne IK
without/sans IC
2,0 - 13,0 mm
PM-HSS TiAlN
3
2
6
Обозначение
Designation
Dsignation
SP0020-0140 PM/TiAlN
SP0021-0147 PM/TiAlN
SP0022-0154 PM/TiAlN
SP0023-0161 PM/TiAlN
SP0024-0168 PM/TiAlN
SP0025-0175 PM/TiAlN
SP0026-0182 PM/TiAlN
SP0027-0189 PM/TiAlN
SP0028-0196 PM/TiAlN
SP0029-0203 PM/TiAlN
SP0030-0210 PM/TiAlN
SP0031-0217 PM/TiAlN
SP0032-0224 PM/TiAlN
SP0033-0231 PM/TiAlN
SP0034-0238 PM/TiAlN
SP0035-0245 PM/TiAlN
SP0036-0252 PM/TiAlN
SP0037-0259 PM/TiAlN
SP0038-0266 PM/TiAlN
SP0039-0273 PM/TiAlN
SP0040-0280 PM/TiAlN
SP0041-0287 PM/TiAlN
SP0042-0294 PM/TiAlN
SP0043-0301 PM/TiAlN
SP0044-0308 PM/TiAlN
SP0045-0315 PM/TiAlN
SP0046-0322 PM/TiAlN
SP0047-0329 PM/TiAlN
SP0048-0336 PM/TiAlN
SP0049-0343 PM/TiAlN
SP0050-0350 PM/TiAlN
d1 d2 l1 l2 l3
m7 h6
2,0 3 56 24 14,0
2,1 3 56 24 14,7
2,2 3 56 25 15,4
2,3 3 56 25 16,1
2,4 3 61 30 16,8
2,5 3 61 30 17,5
2,6 3 61 30 18,2
2,7 3 64 33 18,9
2,8 3 64 33 19,6
2,9 3 64 33 20,3
3,0 3 64 33 21,0
3,1 4 68 36 21,7
3,2 4 68 36 22,4
3,3 4 68 36 23,1
3,4 4 71 39 23,8
3,5 4 71 39 24,5
3,6 4 71 39 25,2
3,7 4 71 39 25,9
3,8 4 75 43 26,6
3,9 4 75 43 27,3
4,0 4 75 43 28,0
4,1 6 85 43 28,7
4,2 6 85 43 29,4
4,3 6 89 47 30,1
4,4 6 89 47 30,8
4,5 6 89 47 31,5
4,6 6 89 47 32,2
4,7 6 89 47 32,9
4,8 6 94 52 33,6
4,9 6 94 52 34,3
5,0 6 94 52 35,0
Обозначение
Designation
Dsignation
SP0051-0357 PM/TiAlN
SP0052-0364 PM/TiAlN
SP0053-0371 PM/TiAlN
SP0054-0378 PM/TiAlN
SP0055-0385 PM/TiAlN
SP0056-0392 PM/TiAlN
SP0057-0399 PM/TiAlN
SP0058-0406 PM/TiAlN
SP0059-0413 PM/TiAlN
SP0060-0420 PM/TiAlN
SP0061-0427 PM/TiAlN
SP0062-0434 PM/TiAlN
SP0063-0441 PM/TiAlN
SP0064-0448 PM/TiAlN
SP0065-0455 PM/TiAlN
SP0066-0462 PM/TiAlN
SP0067-0469 PM/TiAlN
SP0068-0476 PM/TiAlN
SP0069-0483 PM/TiAlN
SP0070-0490 PM/TiAlN
SP0071-0497 PM/TiAlN
SP0072-0504 PM/TiAlN
SP0073-0511 PM/TiAlN
SP0074-0518 PM/TiAlN
SP0075-0525 PM/TiAlN
SP0076-0532 PM/TiAlN
SP0077-0539 PM/TiAlN
SP0078-0546 PM/TiAlN
SP0079-0553 PM/TiAlN
SP0080-0560 PM/TiAlN
SP0081-0567 PM/TiAlN
d1 d2 l1 l2 l3
m7 h6
5,1 6 94 52 35,7
5,2 6 94 52 36,4
5,3 6 94 52 37,1
5,4 6 99 57 37,8
5,5 6 99 57 38,5
5,6 6 99 57 39,2
5,7 6 99 57 39,9
5,8 6 99 57 40,6
5,9 6 99 57 41,3
6,0 6 99 57 42,0
6,1 8 107 63 42,7
6,2 8 107 63 43,4
6,3 8 107 63 44,1
6,4 8 107 63 44,8
6,5 8 107 63 45,5
6,6 8 107 63 46,2
6,7 8 107 63 46,9
6,8 8 113 69 47,6
6,9 8 113 69 48,3
7,0 8 113 69 49,0
7,1 8 113 69 49,7
7,2 8 113 69 50,4
7,3 8 113 69 51,1
7,4 8 113 69 51,8
7,5 8 113 69 52,5
7,6 8 119 75 53,2
7,7 8 119 75 53,9
7,8 8 119 75 54,6
7,9 8 119 75 55,3
8,0 8 119 75 56,0
8,1 10 125 75 56,7
214
Размеры указаны в мм.
Dimensions in mm
Toutes les dimensions en mm
