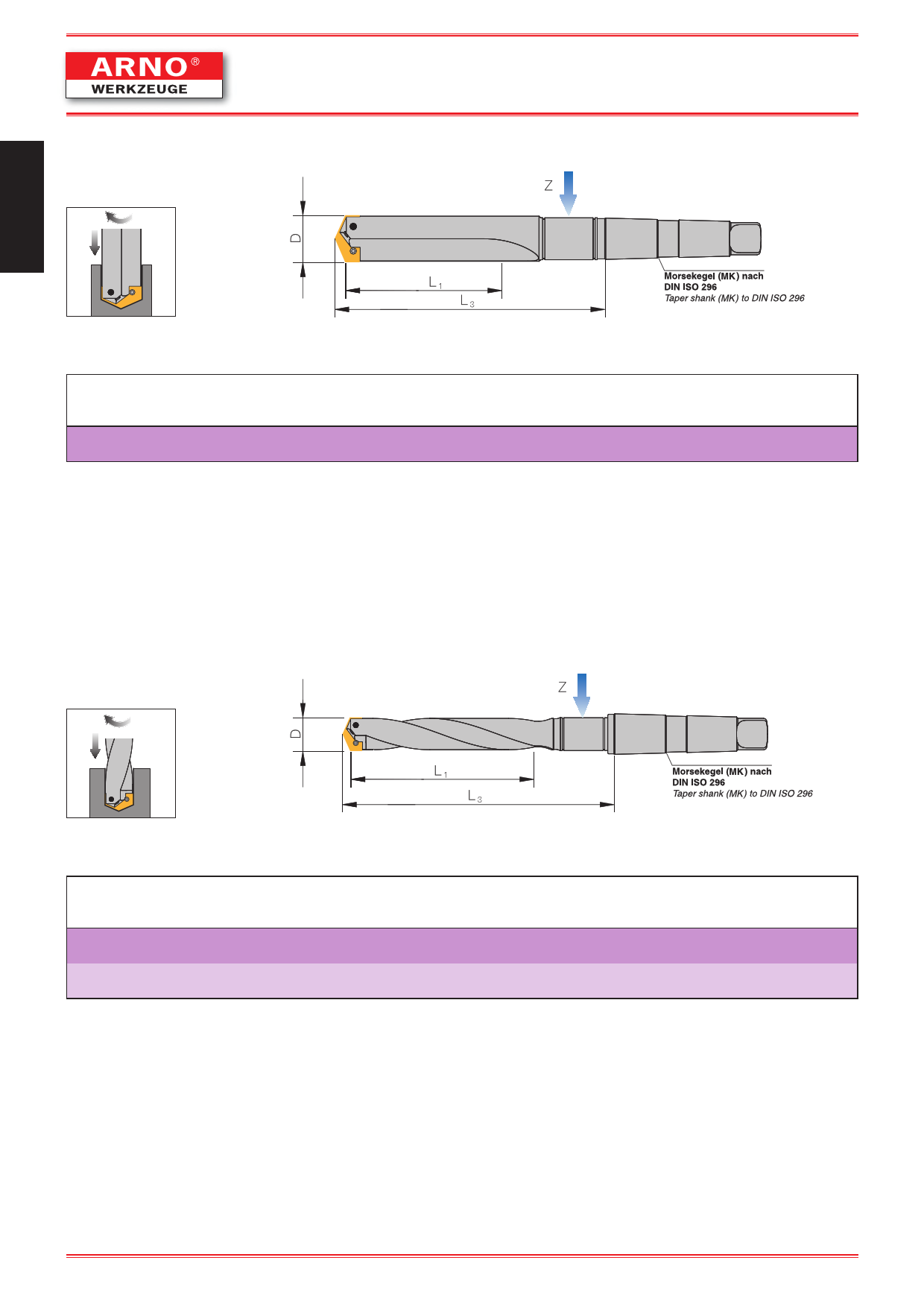

С конусом Морзе
Taper shank holders
Foret plaquette – cne morse
Серия / Series / Sries Q
34,37 mm – 47,8 mm
1
SHARK-Drill®
Cono Morse (MK)
secondo DIN ISO 296
Корпуса серии / Holders series / Forets srie Q
с внутренним подводом СОЖ
with through tool coolant
avec arrosage interne
Обозначение
Designation
Dsignation
Длина
Length
D
L1 L3 D1 L5 H
MK Z
Longueur
3-4xD
HQ3437-4780-121GMK4 Short
34,37 - 47,8 121
206,4
–
–
– MK4 4KDA
Court
Серия / Series / Sries Q
34,37 mm – 47,8 mm
Cono Morse (MK)
secondo DIN ISO 296
Корпуса серии / Holders series / Forets srie Q
с внутренним подводом СОЖ
with through tool coolant
avec arrosage interne
Обозначение
Designation
Dsignation
Длина
Length
D
L1 L3 D1 L5 H
MK Z
Longueur
5-6xD
HQ3437-4780-165SPMK4 Intermediate
34,37 - 47,8 165
250,9
–
–
– MK4 4KDA
Intermdiaire
7-8xD
HQ3437-4780-210SPMK4 Standard
34,37 - 47,8 210
295,3
–
–
– MK4 4KDA
Standard
Внимание:
Remark:
Attention:
Смотрите варианты применения на странице 80!
Please see the application guidelines for this holder on page 83!
Pour ces outils, voir les donnes dapplication en page 85!
38
Размеры указаны в мм
Dimensions in mm
Toutes les dimensions en mm
info@arno-tools.ru
www.arno-tools.ru
Дополнительные опции см. на стр. 89.
Holder accessories see page 89.
Accessoires: voir page 89.
