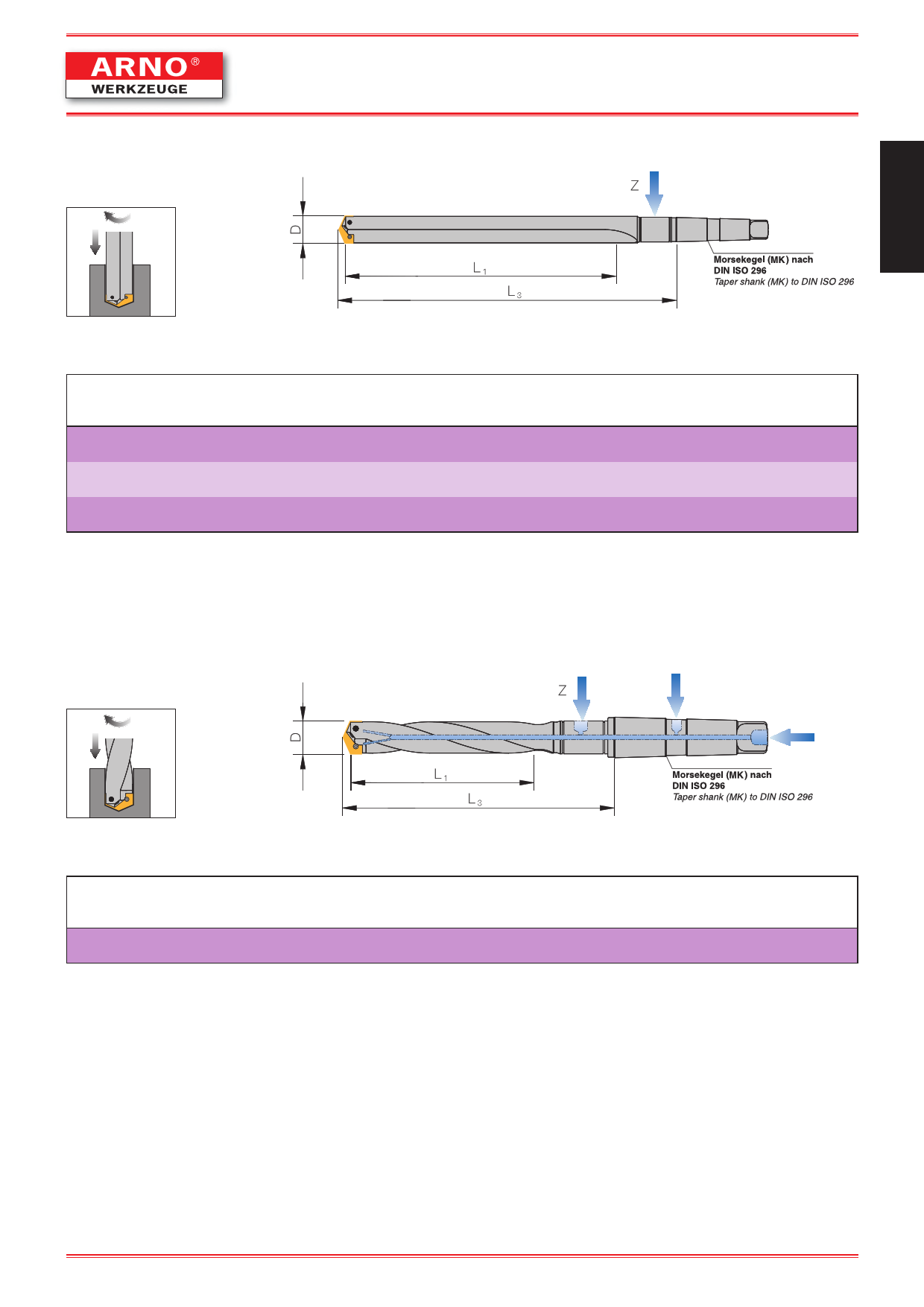

С конусом Морзе
Taper shank holders
Foret plaquette – cne morse
Серия / Series / Sries Q
34,37 mm – 47,8 mm
Корпуса серии / Holders series / Forets srie Q
Обозначение
Designation
Dsignation
Длина
Length
D L1 L3 D1 L5 H
Longueur
8 - 12 x D
HQ3437-4780-349GMK4 Extended
34,37 - 47,8 349
435,0
–
–
–
Long
20 - 25 x D
HQ3437-4780-558GMK4 Extra long
34,37 - 47,8 558
644,6
–
–
–
Extra long
25 - 32 x D
HQ3437-4780-787GMK4 Extreme long
34,37 - 47,8 787
873,2
–
–
–
Super long
SHARK-Drill®
1
Cono Morse (MK)
secondo DIN ISO 296
с внутренним подводом СОЖ
with through tool coolant
avec arrosage interne
MK Z
MK4
MK4
MK4
4KDA
4KDA
4KDA
Серия / Series / Sries Q
34,37 mm – 47,8 mm
Cono Morse (MK)
secondo DIN ISO 296
Корпуса серии / Holders series / Forets srie Q
с внутренним подводом СОЖ
with through tool coolant
avec arrosage interne
Обозначение
Designation
Dsignation
Длина
Length
D
L1 L3 D1 L5 H
MK Z
Longueur
5-6xD
HQ3437-4780-165SPMK4-G Intermediate
34,37 - 47,8 165
250,9
–
–
– MK4 4KDA
Intermdiaire
Внимание:
Remark:
Attention:
Смотрите варианты применения на странице 80!
Please see the application guidelines for this holder on page 83!
Pour ces outils, voir les donnes dapplication en page 85!
39
Размеры указаны в мм
Dimensions in mm
Toutes les dimensions en mm
info@arno-tools.ru
www.arno-tools.ru
Дополнительные опции см. на стр. 89.
Holder accessories see page 89.
Accessoires: voir page 89.
