Allgemeine Anwendungshinweise
General recommendation
Suggerimenti tecnici
для размещения заказа - info@arno-tools.ru
Bohren
Allgemeine Anwendungshinweise
Drilling
Foratura
General recommendation
Suggerimenti tecnici
Bohren
Drilling
Foratura

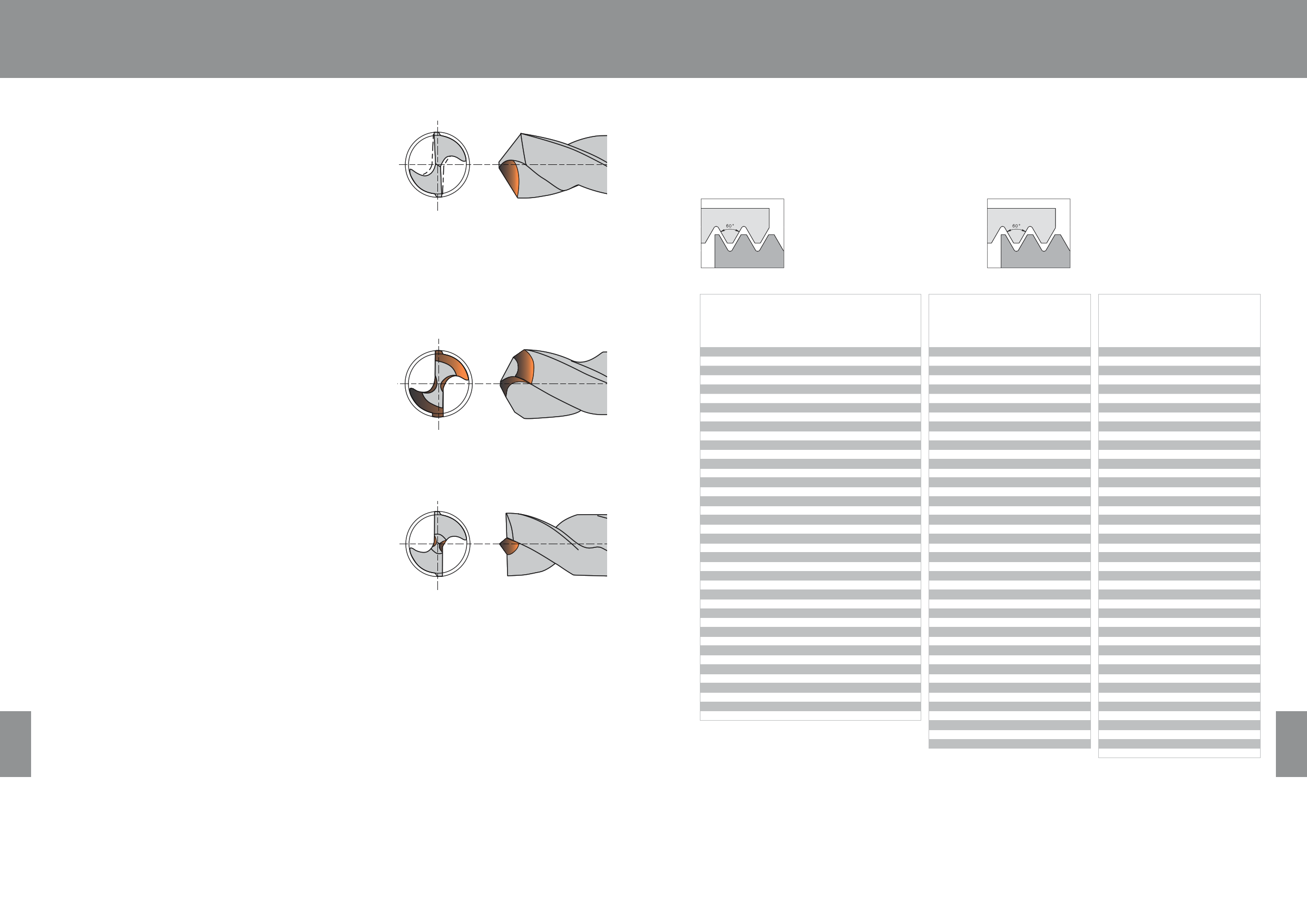

Kegelmantelschliff / Web thinning / Nocciolo della cuspide
DIN 1412 Form B
Kegelmantelanschliff mit ausgespitzer Querschneide
Type B thinning (DIN 1412 Form B)
DIN 1412 Forma B Assottigliamento del nocciolo e del petto di spoglia
Gute Spanentfernung z.B. bei Gusseisen, Alu-
minium, Kunststoffen usw. Diese Form wird
besonders dann angewendet, wenn der Bohrer
fr Sthle mit hoher Hrte produziert wurde,
da dadurch der Seitenspanwinkel verkleinert
wird und Brche an der Schneidkante vermie-
den werden.
In case of work materials with low cutting
resistance and good chip removal, ie, cast
iron, aluminium, plastic etc., B type thinning
is suitable. Especially when drills for high
hardended steels are designed, this type is
applied to decrease rake angle and avoid
chipping of cutting lips.
L’assottigliamento tipo B suggerito nel caso
in cui si stiano lavorando materiali con bassa
resistenza alla lavorabilit e buona evacuazione
truciolo; per esempio ghisa, alluminio, plastica,
ecc… Questo tipo di assottigliamento utilizza-
to soprattutto quando le punte sono modellate
per lavorare acciai fortemente induriti al fine di
ridurre l’angolo di spoglia superiore e evitare la
scheggiatura dei taglienti.
DIN 1412 Form D
Kegelmantelanschliff mit ausgespitzem Kern
Type D thinning (DIN 1412 Form D)
DIN 1412 Forma D Assottigliamento con smusso dello spigolo
GG-Anschliff. Fasen auf dem Steg verstrken
die Schneidkante. Geeignet fr mittlere und
hochharte Graugusswerkstoffe sowie fr ab
rasive Materiaien.
Gray Castiron thinning; bevelling of external
edges strengthens the cutting edge. Used for
medium to high gray cast iron hardness and
for abrasives.
Assottigliamento per ghisa grigia; smussi sui
lati esterni e irrobustimento dei lati taglienti.
Usato su ghisa grigia di media/alta durezza
e per materiali abrasiv.
DIN 1412 Form E Zentrumspitze
Type E thinning (DIN 1412 Form E)
DIN 1412 Forma E Centrino
Zum zentrischen Bohren von dnnen Blechen
und Rohren geeignet. Niedrige Gratbildung.
Centre drill bit thinning; ensures optimal centre
drilling and does not leave burs in through-holes.
As the bit and cutting edges are delicate, this bit
should be used far drilling thin sheet metal.
Assottigliamento con centrino pilota; assicura
un’ ottimale centratura del foro ed evita la
rottura in uscita nei fori passanti. Sia il centrino
che i lati tagliente sono delicati, questa punta
pu essere usata per forare lamiere di ridotto
spessore e tubi.
i
Durchmesser der Bohrwerkzeuge fr Gewindekernlcher
Drill sizes before tapping
Diametro dei prefori di maschiatura
Metrisches ISO Gewinde DIN 13
Metric ISO DIN 13
Metrico ISO Filettatura ISO DIN 13
Metrisches ISO Feingewinde DIN 13
Metric ISO fine pitch DIN 13
Metrico ISO Filettatura DIN 13
GTherweaindddediaumrcehtemr esser
Diametro filetto
[M]
1,0
1,1
1,2
1,4
1,6
1,8
2,0
2,2
2,5
3,0
3,5
4,0
4,5
5,0
6,0
7,0
8,0
9,0
10,0
11,0
12,0
14,0
16,0
18,0
20,0
22,0
24,0
27,0
30,0
33,0
36,0
39,0
42,0
45,0
48,0
52,0
56,0
60,0
64,0
68,0
SPtitecihgung
Passo
[mm]
0,25
0,25
0,25
0,30
0,35
0,35
0,40
0,45
0,45
0,50
0,60
0,70
0,75
0,80
1,00
1,00
1,25
1,25
1,50
1,50
1,75
2,00
2,00
2,50
2,50
2,50
3,00
3,00
3,50
3,50
4,00
4,00
4,50
4,50
5,00
5,00
5,50
5,50
6,00
6,00
KBeorrnelodciahm-Metuetrtenrut
Diametro preforo
[mm]
0,75
0,85
0,95
1,10
1,25
1,45
1,60
1,75
2,05
2,50
2,90
3,30
3,70
4,20
5,00
6,00
6,80
7,80
8,50
9,50
10,20
12,00
14,00
15,50
17,50
19,50
21,00
24,00
26,50
29,50
32,00
35,00
37,50
40,50
43,00
47,00
50,50
54,50
58,00
62,00
GTherweaindddediaumrcehtemr esser
Diametro filetto
KBeorrnelodciahm-Metuetrtenrut
Diametro preforo
[M]
2,00 x 0,25
2,20 x 0,25
2,30 x 0,25
2,50 x 0,35
2,60 x 0,35
3,00 x 0,35
3,50 x 0,35
4,00 x 0,35
4,00 x 0,50
5,00 x 0,50
6,00 x 0,50
6,00 x 0,75
7,00 x 0,75
8,00 x 0,50
8,00 x 0,75
8,00 x 1,00
9,00 x 0,75
9,00 x 1,00
10,00 x 0,50
10,00 x 0,75
10,00 x 1,00
10,00 x 1,25
11,00 x 1,00
12,00 x 0,75
12,00 x 1,00
12,00 x 1,25
12,00 x 1,50
13,00 x 1,00
14,00 x 1,00
14,00 x 1,25
14,00 x 1,50
15,00 x 1,00
15,00 x 1,50
16,00 x 1,00
16,00 x 1,50
18,00 x 1,00
18,00 x 1,50
18,00 x 2,00
20,00 x 1,00
20,00 x 1,50
20,00 x 2,00
22,00 x 1,00
22,00 x 1,50
[mm]
1,75
1,95
2,05
2,15
2,20
2,65
3,15
3,65
3,50
4,50
5,50
5,20
6,20
7,50
7,20
7,00
8,20
8,00
9,50
9,20
9,00
8,80
10,00
11,20
11,00
10,80
10,50
12,00
13,00
12,80
12,50
14,00
13,50
15,00
14,50
17,00
16,50
16,00
19,00
18,50
18,00
21,00
20,50
GTherweaindddediaumrcehtemr esser
Diametro filetto
KBeorrnelodciahm-Metuetrtenrut
Diametro preforo
[M]
22,00 x 2,00
24,00 x 1,00
24,00 x 1,50
24,00 x 2,00
25,00 x 1,00
25,00 x 1,50
26,00 x 1,50
27,00 x 1,50
27,00 x 2,00
28,00 x 1,50
28,00 x 2,00
30,00 x 1,00
30,00 x 1,50
30,00 x 2,00
32,00 x 1,50
33,00 x 1,50
33,00 x 2,00
34,00 x 1,50
35,00 x 1,50
36,00 x 1,50
36,00 x 2,00
36,00 x 3,00
38,00 x 1,50
39,00 x 1,50
39,00 x 2,00
39,00 x 3,00
40,00 x 1,50
40,00 x 2,00
40,00 x 3,00
42,00 x 1,50
42,00 x 2,00
42,00 x 3,00
45,00 x 1,50
45,00 x 2,00
45,00 x 3,00
48,00 x 1,50
48,00 x 2,00
48,00 x 3,00
50,00 x 1,50
50,00 x 2,00
50,00 x 3,00
52,00 x 1,50
52,00 x 2,00
52,00 x 3,00
[mm]
20,00
23,00
22,50
22,00
24,00
23,50
24,50
25,50
25,00
26,50
26,00
29,00
28,50
28,00
30,50
31,50
31,00
32,50
33,50
34,50
34,00
33,00
36,50
37,50
37,00
36,00
38,50
38,00
37,00
40,50
40,00
39,00
43,50
43,00
42,00
46,50
46,00
45,00
48,50
48,00
47,00
50,50
50,00
49,00
i
