Schneidplatten-Bohrer mit Morsekegel
Taper shank holders
Corpo con Cono Morse
Serie / Series / Serie
S
46,99 mm – 65,28 mm
6 x D – 18 x D
Morsekegel
Taper shank
Cono Morse
для размещения заказа - info@arno-tools.ru
Schneidplatten-Bohrer mit Morsekegel
Tper shank holders
Corpo con Cono Morse
mit IK
with ic
con ic
Seite
Page
Pagina
96 – 119
Serie / Series / Serie
U
62,38 mm – 89,08 mm
3xD–4xD
Morsekegel
Taper shank
Cono Morse
mit IK
with ic
con ic
Seite
Page
Pagina
96 – 119
1
Trgerwerkzeug / Drill holder / Corpo punta
* Morsekegel (MK) nach DIN ISO 296
Taper shank (MK) to DIN ISO 296
Cono Morse (MK) secondo DIN ISO 296
Bezeichnung
Designation
Articolo
HS4699-6528-422GMK5
HS4699-6528-625GMK5
HS4699-6528-879GMK5
Bohrtiefe
Drill depth
Profondita foratura
6 x D – 8,5 x D
9,5 x D – 13 x D
13 x D – 18,5 x D

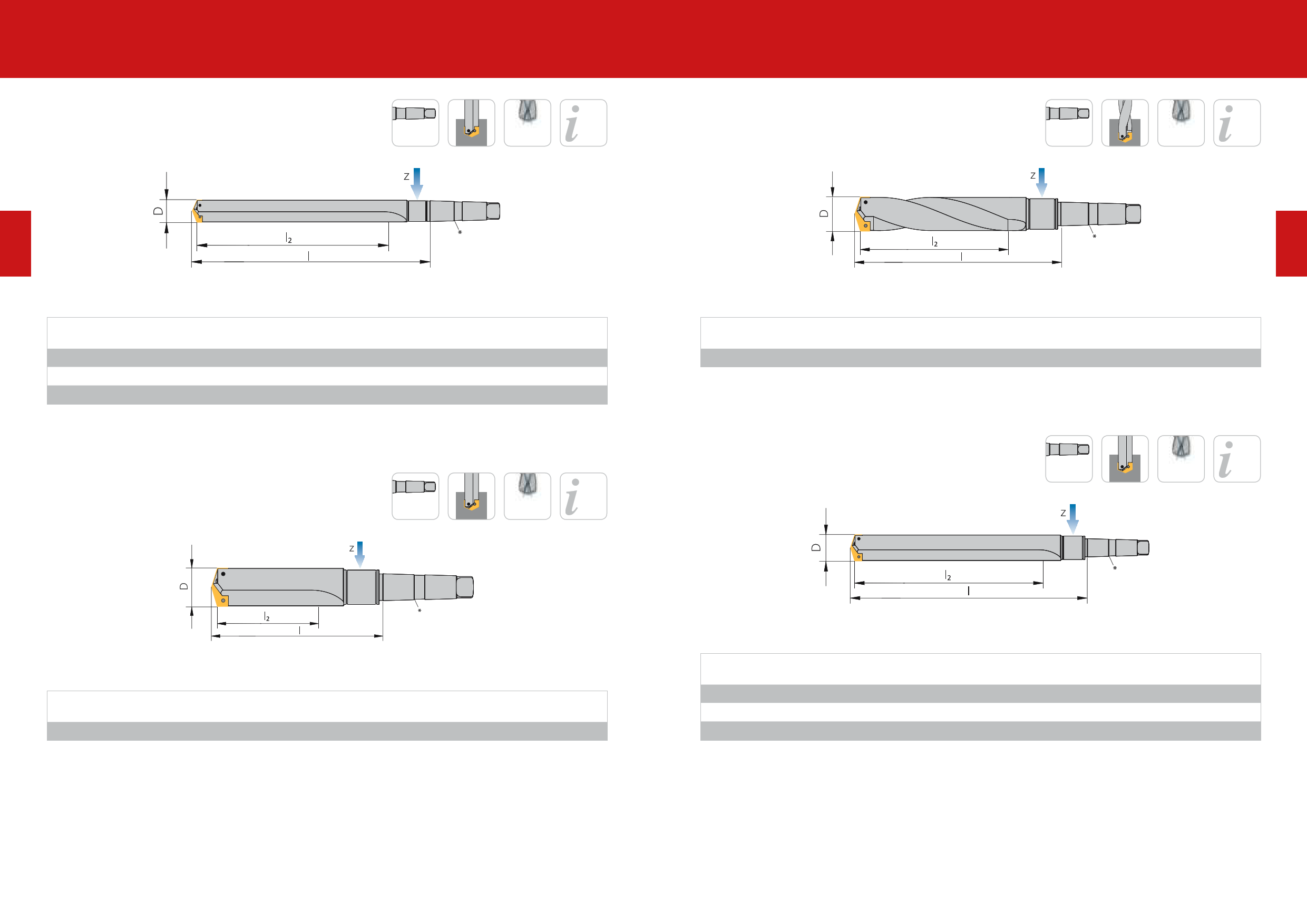

D l l2 l3 dA z MK
46,99 – 65,28
46,99 – 65,28
46,99 – 65,28
511,2
714,4
968,4
422
625
879
-
-
-
-
5KDA
MK5
-
5KDA
MK5
-
5KDA
MK5
HINWEIS: Trgerwerkzeuge werden mit Klemmschrauben, 2 Ersatzschrauben und Schlssel geliefert.
INFORMATION: Holders will be supplied with clamping screws, 2 spare screws and key.
NOTA: Lutensile fornito completo di 1 vite, 2 viti di ricambio e 1 chiave.
Serie / Series / Serie
U
62,38 mm – 89,08 mm
1,5 x D – 2,5 x D
Morsekegel
Taper shank
Cono Morse
mit IK
with ic
con ic
Seite
Page
Pagina
96 – 119
Trgerwerkzeug / Drill holder / Corpo punta
* Morsekegel (MK) nach DIN ISO 296
Taper shank (MK) to DIN ISO 296
Cono Morse (MK) secondo DIN ISO 296
1
Bezeichnung
Designation
Articolo
HU6238-8908-273SPMK5
Bohrtiefe
Drill depth
Profondita foratura
3xD–4xD
D l l2 l3 dA z MK
62,38 – 89,08
388,9
273
-
-
6KDA
MK5
HINWEIS: Trgerwerkzeuge werden mit Klemmschrauben, 2 Ersatzschrauben und Schlssel geliefert.
INFORMATION: Holders will be supplied with clamping screws, 2 spare screws and key.
NOTA: Lutensile fornito completo di 1 vite, 2 viti di ricambio e 1 chiave.
Serie / Series / Serie
U
62,38 mm – 89,08 mm
5 x D – 14 x D
Morsekegel
Taper shank
Cono Morse
mit IK
with ic
con ic
Seite
Page
Pagina
96 – 119
Trgerwerkzeug / Drill holder / Corpo punta
* Morsekegel (MK) nach DIN ISO 296
Taper shank (MK) to DIN ISO 296
Cono Morse (MK) secondo DIN ISO 296
Bezeichnung
Designation
Articolo
HU6238-8908-172GMK5
Bohrtiefe
Drill depth
Profondita foratura
1,5 x D – 2,5 x D
D l l2 l3 dA z MK
62,38 – 89,08
287,3
172
-
-
6KDA
MK5
HINWEIS: Trgerwerkzeuge werden mit Klemmschrauben, 2 Ersatzschrauben und Schlssel geliefert.
INFORMATION: Holders will be supplied with clamping screws, 2 spare screws and key.
NOTA: Lutensile fornito completo di 1 vite, 2 viti di ricambio e 1 chiave.
Trgerwerkzeug / Drill holder / Corpo punta
* Morsekegel (MK) nach DIN ISO 296
Taper shank (MK) to DIN ISO 296
Cono Morse (MK) secondo DIN ISO 296
Bezeichnung
Designation
Articolo
HU6238-8908-464GMK5
HU6238-8908-660GMK5
HU6238-8908-889GMK5
Bohrtiefe
Drill depth
Profondita foratura
5xD–7xD
7 x D – 10,5 x D
9,5 x D – 14 x D
D l l2 l3 dA z MK
62,38 – 89,08
62,38 – 89,08
62,38 – 89,08
579,4
776,2
1004,8
464
660
889
-
-
-
-
6KDA
MK5
-
6KDA
MK5
-
6KDA
MK5
HINWEIS: Trgerwerkzeuge werden mit Klemmschrauben, 2 Ersatzschrauben und Schlssel geliefert.
INFORMATION: Holders will be supplied with clamping screws, 2 spare screws and key.
NOTA: Lutensile fornito completo di 1 vite, 2 viti di ricambio e 1 chiave.
66 ARNO®-Werkzeuge | Bohren | Drilling | Foratura
Zubehr fr Bohrer siehe Seite 94 – 95.
Hinweis: Beachten Sie bitte die Anwendungshinweise zu diesen Haltern ab Seite 109!
Holder accessories see page 94 – 95.
Remark: Please see the application guidelines for this holder on page 109!
Accessori corpo a pagina 94 – 95.
Attenzione: Note di utilizzo per questo tipo di utensile a pagina 109!
Zubehr fr Bohrer siehe Seite 94 – 95.
Hinweis: Beachten Sie bitte die Anwendungshinweise zu diesen Haltern ab Seite 109!
Holder accessories see page 94 – 95.
Remark: Please see the application guidelines for this holder on page 109!
Accessori corpo a pagina 94 – 95.
Attenzione: Note di utilizzo per questo tipo di utensile a pagina 109!
Alle Angaben in mm / Dimensions in mm / Tutte le dimensioni in mm
