Schneidplatten-Bohrer mit Morsekegel
Taper shank holders
Corpo con Cono Morse
Serie / Series / Serie
W
87,76 mm – 114,48 mm
1,5 x D – 2 x D
Morsekegel
Taper shank
Cono Morse
для размещения заказа - info@arno-tools.ru
Schneidplatten-Bohrer mit Morsekegel
Taper shank holders
Corpo con Cono Morse
mit IK
with ic
con ic
Seite
Page
Pagina
96 – 119
Serie / Series / Serie
W
87,76 mm – 114,48 mm
4,5 x D – 10,5 x D
Morsekegel
Taper shank
Cono Morse
mit IK
with ic
con ic
Seite
Page
Pagina
96 – 119
1
Trgerwerkzeug / Drill holder / Corpo punta
* Morsekegel (MK) nach DIN ISO 296
Taper shank (MK) to DIN ISO 296
Cono Morse (MK) secondo DIN ISO 296
Bezeichnung
Designation
Articolo
HW8776-11400-172GMK5
Bohrtiefe
Drill depth
Profondita foratura
1,5 x D – 2 x D

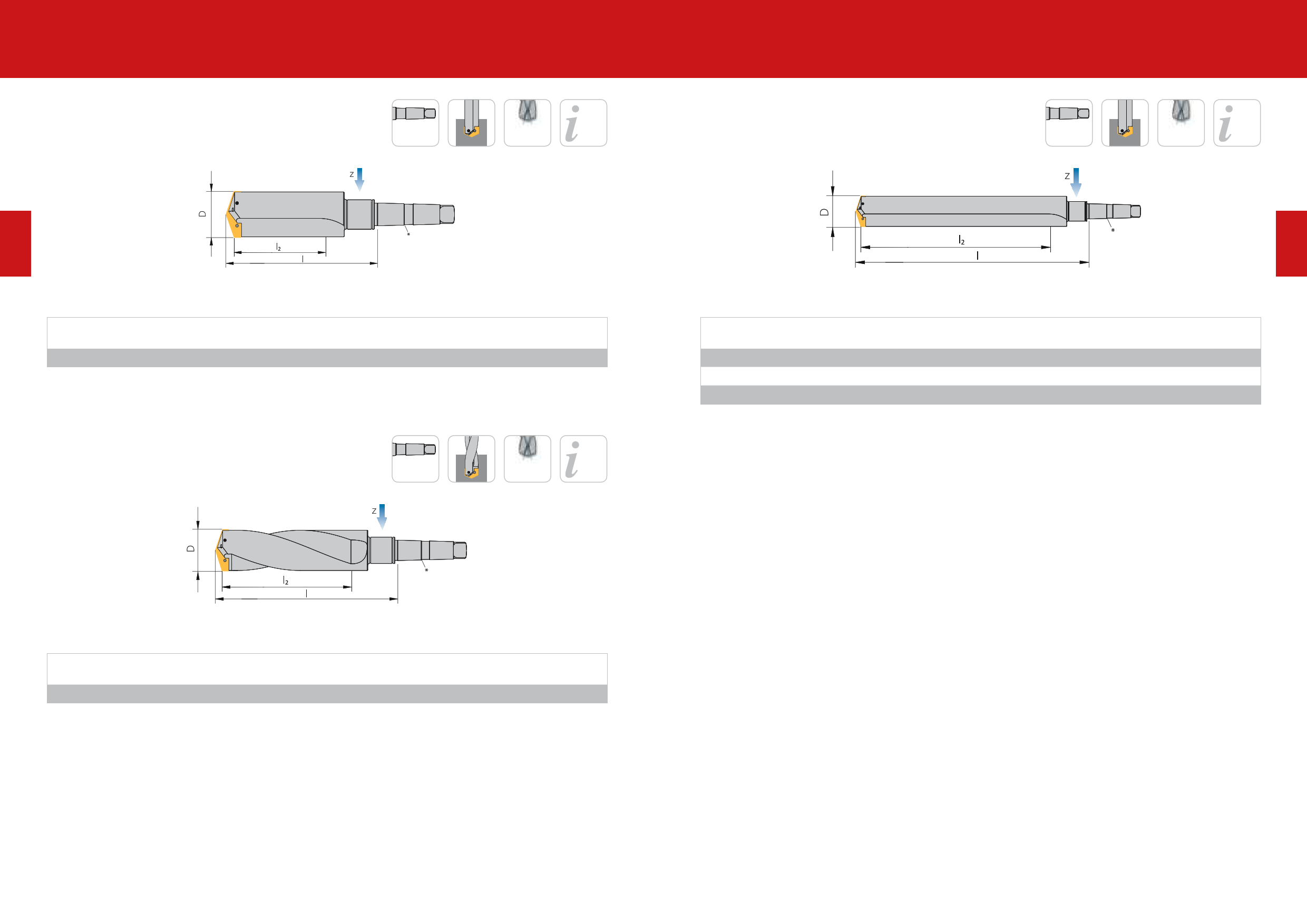

D l l2 l3 dA z MK
87,76 – 114,48
296,8
172
-
-
6KDA
MK5
HINWEIS: Trgerwerkzeuge werden mit Klemmschrauben, 2 Ersatzschrauben und Schlssel geliefert.
INFORMATION: Holders will be supplied with clamping screws, 2 spare screws and key.
NOTA: Lutensile fornito completo di 1 vite, 2 viti di ricambio e 1 chiave.
Serie / Series / Serie
W
87,76 mm – 114,48 mm
2xD–3xD
Morsekegel
Taper shank
Cono Morse
mit IK
with ic
con ic
Seite
Page
Pagina
96 – 119
Trgerwerkzeug / Drill holder / Corpo punta
* Morsekegel (MK) nach DIN ISO 296
Taper shank (MK) to DIN ISO 296
Cono Morse (MK) secondo DIN ISO 296
1
Bezeichnung
Designation
Articolo
HW8776-11400-556GMK5
HW8776-11400-685GMK5
HW8776-11400-939GMK5
Bohrtiefe
Drill depth
Profondita foratura
4,5 x D – 6 x D
6 x D – 7,5 x D
8 x D – 10,5 x D
D l l2 l3 dA z MK
87,76 – 114,48
87,76 – 114,48
87,76 – 114,48
681
811,2
1065,2
556
685
939
-
-
-
-
6KDA
MK5
-
6KDA
MK5
-
6KDA
MK5
HINWEIS: Trgerwerkzeuge werden mit Klemmschrauben, 2 Ersatzschrauben und Schlssel geliefert.
INFORMATION: Holders will be supplied with clamping screws, 2 spare screws and key.
NOTA: Lutensile fornito completo di 1 vite, 2 viti di ricambio e 1 chiave.
Trgerwerkzeug / Drill holder / Corpo punta
* Morsekegel (MK) nach DIN ISO 296
Taper shank (MK) to DIN ISO 296
Cono Morse (MK) secondo DIN ISO 296
Bezeichnung
Designation
Articolo
HW8776-11400-273SPMK5
Bohrtiefe
Drill depth
Profondita foratura
2xD–3xD
D l l2 l3 dA z MK
87,76 – 114,48
398,5
273
-
-
6KDA
MK5
HINWEIS: Trgerwerkzeuge werden mit Klemmschrauben, 2 Ersatzschrauben und Schlssel geliefert.
INFORMATION: Holders will be supplied with clamping screws, 2 spare screws and key.
NOTA: Lutensile fornito completo di 1 vite, 2 viti di ricambio e 1 chiave.
68 ARNO®-Werkzeuge | Bohren | Drilling | Foratura
Zubehr fr Bohrer siehe Seite 94 – 95.
Hinweis: Beachten Sie bitte die Anwendungshinweise zu diesen Haltern ab Seite 109!
Holder accessories see page 94 – 95.
Remark: Please see the application guidelines for this holder on page 109!
Accessori corpo a pagina 94 – 95.
Attenzione: Note di utilizzo per questo tipo di utensile a pagina 109!
Zubehr fr Bohrer siehe Seite 94 – 95.
Hinweis: Beachten Sie bitte die Anwendungshinweise zu diesen Haltern ab Seite 109!
Holder accessories see page 94 – 95.
Remark: Please see the application guidelines for this holder on page 109!
Accessori corpo a pagina 94 – 95.
Attenzione: Note di utilizzo per questo tipo di utensile a pagina 109!
Alle Angaben in mm / Dimensions in mm / Tutte le dimensioni in mm
