AnwendungshinweiseARNO® AKB
Application reference
Applicazioni

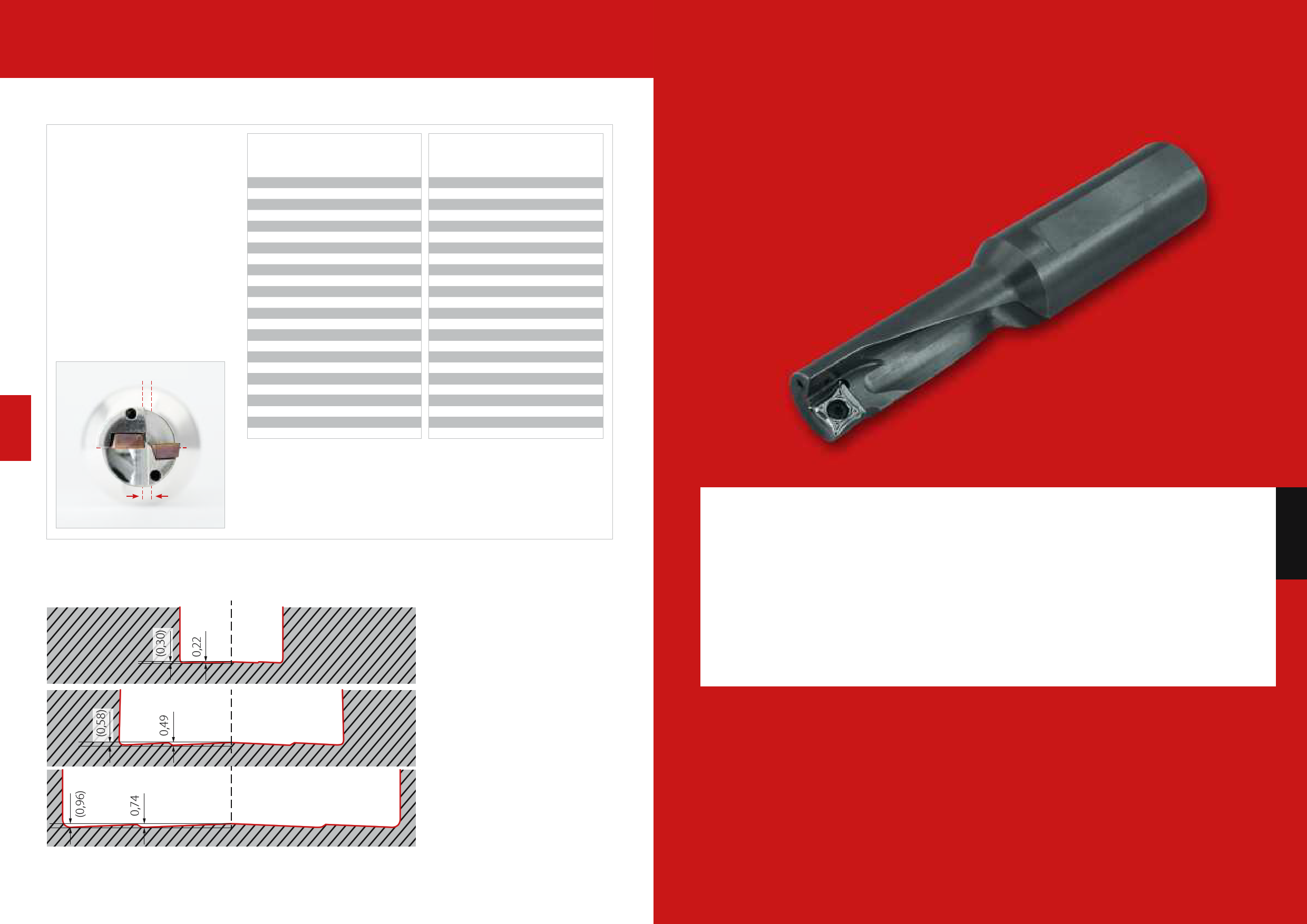

Bohren ins Volle auer Mitte / Drilling off centre / Foratura dal pieno
3
Durch Versetzen der Mittelachse des Bohrers
in Richtung der Auenschneide um den Be-
trag „x“ kann eine grere Bohrung erzeugt
werden. Bitte versetzen Sie die X-Achse inner
halb des Maximalwertes aus nebenstehender
Tabelle.
By offsetting the centreline of the drill in the
direction of the outside pocket by a maximum
of “x” it is possible to create a larger diameter
bore. Please do not offset above the max
values in chart.
E’ possibile compensare la posizione dell’asse
di lavoro per ottenere fori maggiorati rispetto
al diametro nominale della punta. Attenzione:
solamente possibile incrementare in positivo
lungo l’asse dei taglienti del valore “X” secondo
la tabella a fianco.
X
Durchmesser Grundhalter
Diameter Holder
Diametro Nominale
[mm]
14,0
14,5
15,0
15,5
16,0
16,5
17,0
17,5
18,0
18,5
19,0
19,5
20,0
20,5
21,0
21,5
22,0
22,5
23,0
23,5
24,0
24,5
25,0
25,5
Max. Achsversetzung
Max offset
Max disassamento
[mm]
0,25
0,20
0,15
0,40
0,40
0,35
0,30
0,25
0,20
0,50
0,45
0,40
0,30
0,30
0,20
0,15
0,10
0,06
0,70
0,70
0,60
0,50
0,50
0,45
Durchmesser Grundhalter
Diameter Holder
Diametro Nominale
[mm]
26,0
26,5
27,0
27,5
28,0
28,5
29,0
29,5
30,0
31,0
32,0
33,0
34,0
35,0
36,0
37,0
38,0
39,0
40,0
41,0
42,0
43,0
44,0
45,0
Max. Achsversetzung
Max offset
Max disassamento
[mm]
0,40
0,35
0,25
0,20
0,15
0,10
1,00
0,95
0,90
0,80
0,70
0,55
0,45
0,35
0,20
1,00
1,00
0,90
0,80
0,70
0,60
0,50
0,50
0,40
Die Tabellenwerte sind Richtwerte. Reduzieren Sie die Vorschubgeschwindigkeit auf 30%.
Es kann notwendig sein, die Werte den jeweiligen Bearbeitungsumstnden anzupassen.
The chart values are recommendations, reduce feed rate to 30%.
Values may change depending on application.
I valori della tabella sono indicativi. Ridurre la velocit di avanzamento del 30%.
Pu essere necessario adattare i parametri di taglio alle condizioni di lavoro fuori asse.
Bohrgrund / Hole surface finish / Fondo del foro
14 mm
30 mm
SHARK-Cut®
• Systemvorstellung
• Bezeichnungssystem
• Werkzeugauswahl
• SHARK-Cut® Mini
• SHARK-Cut® Standard
• SHARK-Cut® Rebore
• Wendeschneidplatten
– Geometriebeschreibung
– Sortenbeschreibung
• Ersatzteile
• Schnittwerte
• Anwendungshinweise
45 mm
166 ARNO®-Werkzeuge | Bohren | Drilling | Foratura
Alle Angaben in mm / Dimensions in mm / Tutte le dimensioni in mm
info@arno-tools.ru
www.arno-tools.ru
SHARK-Cut®
SHARK-Cut®
• Introduction
• Designation system
• Tool shank options
• SHARK-Cut® Mini
• SHARK-Cut® Standard
• SHARK-Cut® Rebore
• Inserts
– Geometry description
– Grade description
• Spare parts
• Cutting data
• Application reference
SHARK-Cut®
• Caratteristiche del sistema
• Sistema di numerazione
• Tipologie di numerazione
• SHARK-Cut® Mini
• SHARK-Cut® Standard
• SHARK-Cut® Rebore
• Inserti
– Descrizione dlle Geometrie
– Descrizione delle Qualit
• Ricambi
• Parametri di taglio
• Suggerimenti tecnici
168 – 169
