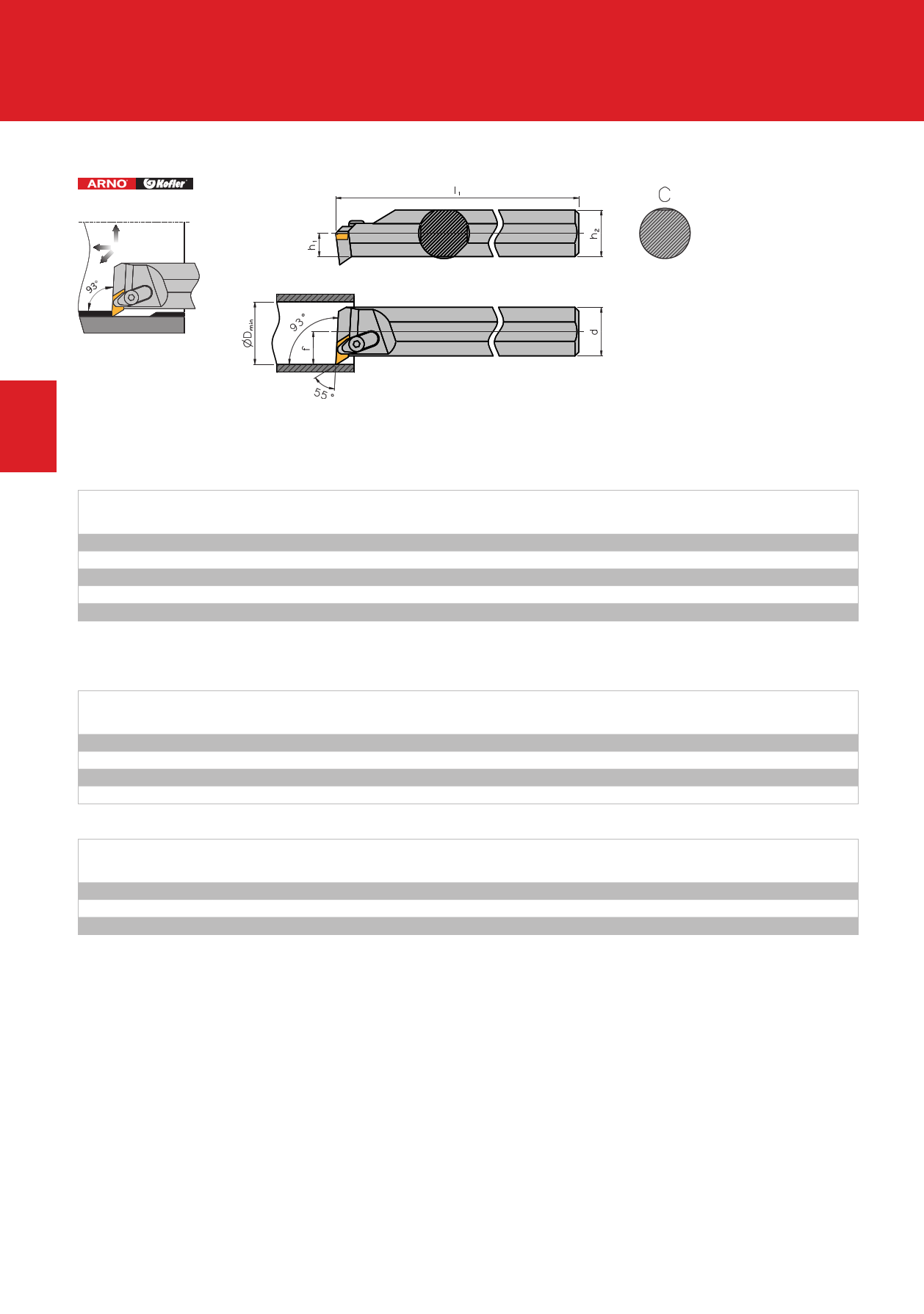

Klemmhalter mit Pratzenklemmung
Tool holder - Top clamping
Державки с прижимом сверху
ACKUC R/L Anstellwinkel / Approach angle / Угол в плане: 93°
2
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d
S12Q ACKUC R/L 11
12
S16R ACKUC R/L 11
16
S20S ACKUC R/L 11
20
S25T ACKUC R/L 11
25
S32U ACKUC R/L 11
32
h1
6,0
7,5
9,5
12,0
15,5
Bohrstangen – Vollhartmetallschaft
Boring bar – Solid carbide shank
Твёрдосплавные державки
Bezeichnung
Designation
Обозначение
d h1
C12Q ACKUC R/L 11
12 6,0
C16R ACKUC R/L 11
16 8,0
C20S ACKUC R/L 11
20 10,0
C25T ACKUC R/L 11
25 12,5
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
Klemme
Clamp
Прижим
.. 12-20.. ACKUC R/L 11
.. 25-32.. ACKUC R 11
.. 25-32.. ACKUC L 11
KL 11
KL 11
KL 11
h2
11,5
15,0
19,0
24,0
31,0
h2
11,5
15,5
19,5
24,0
Schraube
Screw
Винт
S 11
S 11
S 11
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
l1 f Dmin Indexable insert
Пластины
180 9
17 KCGX 1103..
200 11
20 KCGX 1103..
250 13
25 KCGX 1103..
300 17
32 KCGX 1103..
350 22
40 KCGX 1103..
Wendeschneidplatte
l1 f Dmin Indexable insert
Пластины
180 9
17 KCGX 1103..
200 11
20 KCGX 1103..
250 13
25 KCGX 1103..
300 17
32 KCGX 1103..
Unterlage
Support pad
Опорная пластина
–
UPL 11 L
UPL 11 R
Schraube fr Unterlage
Screw for support pad
Винт опорной пластины
–
UPS
UPS
Schlssel
Key
Ключ
KS 2520
KS 2520
KS 2520
